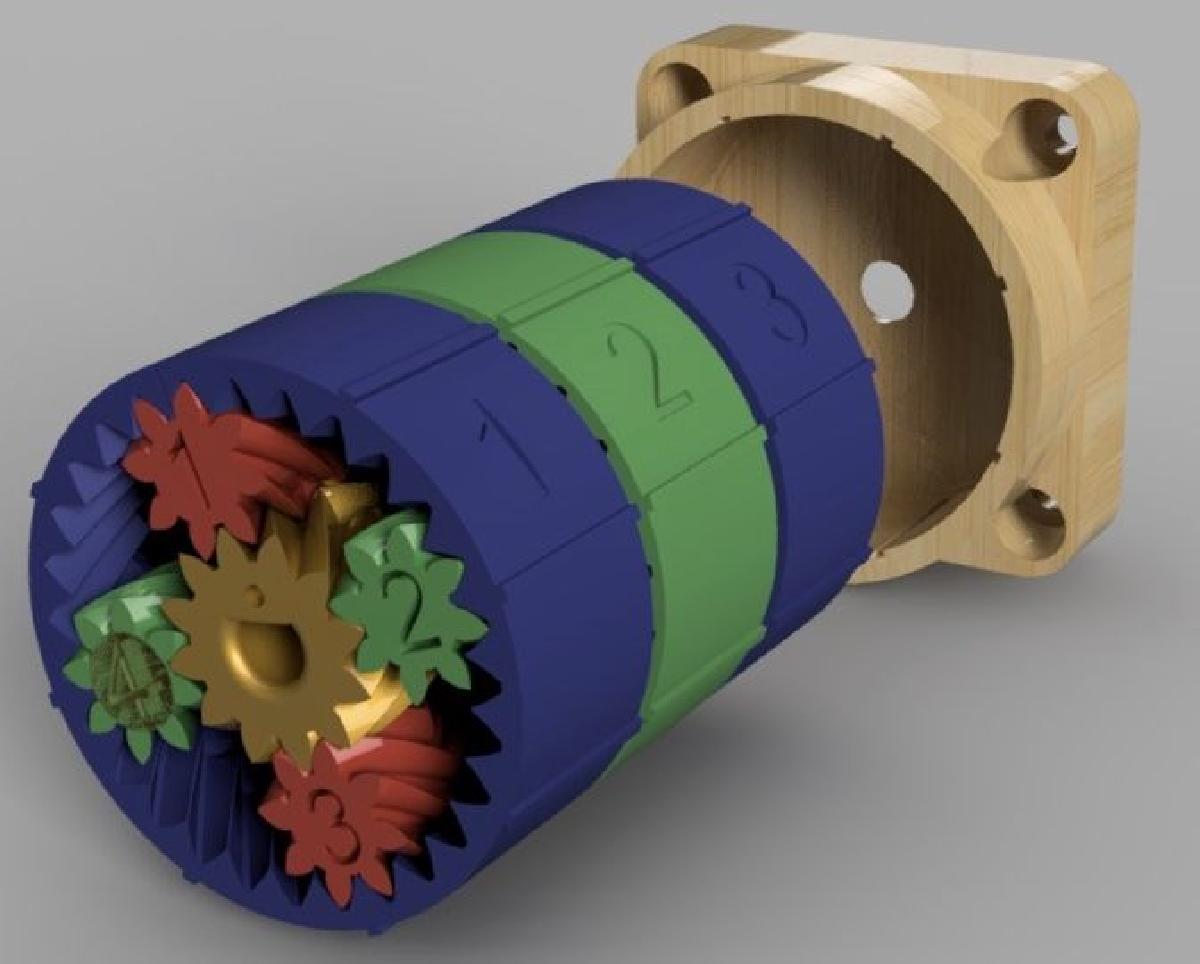

Conjunto de engrenagem planetaria composto 43,33:1, montagem NEMA 17, sem hardware.
Engenharia
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Conjunto de engrenagem planetaria composto 43,33:1, montagem NEMA 17, sem hardware.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Conjunto de engrenagem planetaria composto 43,33:1, montagem NEMA 17, sem hardware. foi projetado para Impressora 3D. Teste de Torque do Youtube!https://youtu.be/tgJUiEC9_-ABraco de DemonstracaoEu tambem desenhei um suporte e braco de demonstracao para isso, http://www.thingiverse.com/thing:2084886Relacao de TransmissaoNeste redutor, a relacao de transmissao e 43.333333:1Como FuncionaA funcao do redutor e que, quando a Engrenagem Solar #1 ou a Engrenagem Solar #3 sao giradas (ou ambas na mesma velocidade), a engrenagem anelar #2 gira em relacao a Engrenagem Anelar #1 e a Engrenagem Anelar #3, entao a Engrenagem Anelar #2 girara uma vez para cada 43,3 giros da engrenagem solar motora.A Engrenagem Anelar #1 e #3 devem ser mantidas no mesmo potencial para alcancar a menor quantidade de folga.A Engrenagem Solar #2 nao tem uma funcao real, exceto espacar as engrenagens planetarias para alcancar mais resistencia no redutor.Voce precisara arranjar as engrenagens planetarias como mostrado na imagem acima.Cuidado!Se voce girar este conjunto de engrenagens sem fechar os aneis, as engrenagens planetarias podem pular um dente e sair do alinhamento, por isso eu inclui um anel que mantem as engrenagens anelares fechadas se voce nao quiser imprimir o suporte de demonstracao e o braco de demonstracao.Para mais redutores similares a este, por favor, confira minhas outras Coisas!DimensoesEu inclui o esboco para fazer pecas para este redutor, este e o esboco usado para fazer o suporte NEMA 17 e o Projeto de Suporte/Cranes de Demonstracao. Este esboco fornece 0,2 mm de folga em todo o redor.Para aqueles que nao tem um paquimetro, as Engrenagens Anelares tem 15 mm de largura e ha um espaco de 1,5 mm entre elas,Se voce optar por isso, pode fazer engrenagens solares personalizadas tambem. As engrenagens foram projetadas no Fusion 360 e as engrenagens na Secao #1 e #3 do Design sao todas Modulo 1 com um angulo de helice de 30 graus, 20 mm de largura, escalonadas na direcao "Z" em 0,75.As engrenagens na Secao #2 do Design sao quase identicas a essas, sao modulo 1,11, 20 mm de largura, angulo de helice de 30 graus, escalonadas em 0,75 na direcao Z.Outras Informacoes Importantes:Arquivos CAD??A versao mais recente deste projeto pode ser baixada em muitos formatos diferentes a partir deste link: http://a360.co/2xBRXPWMostre Seu Trabalho!Faca um "make" e mostre a todos o que voce fez! (make? :0) Todos vao te agradecer por isso!Para Mais Projetos Legais e Melhorias, Nao se esqueca de me Seguir no Thingiverse e se Inscrever no meu Canal do Youtube Ajuste o que?
