Sobre o objeto 3D Configuracao do BLTouch Klipper para TronXY X5S

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

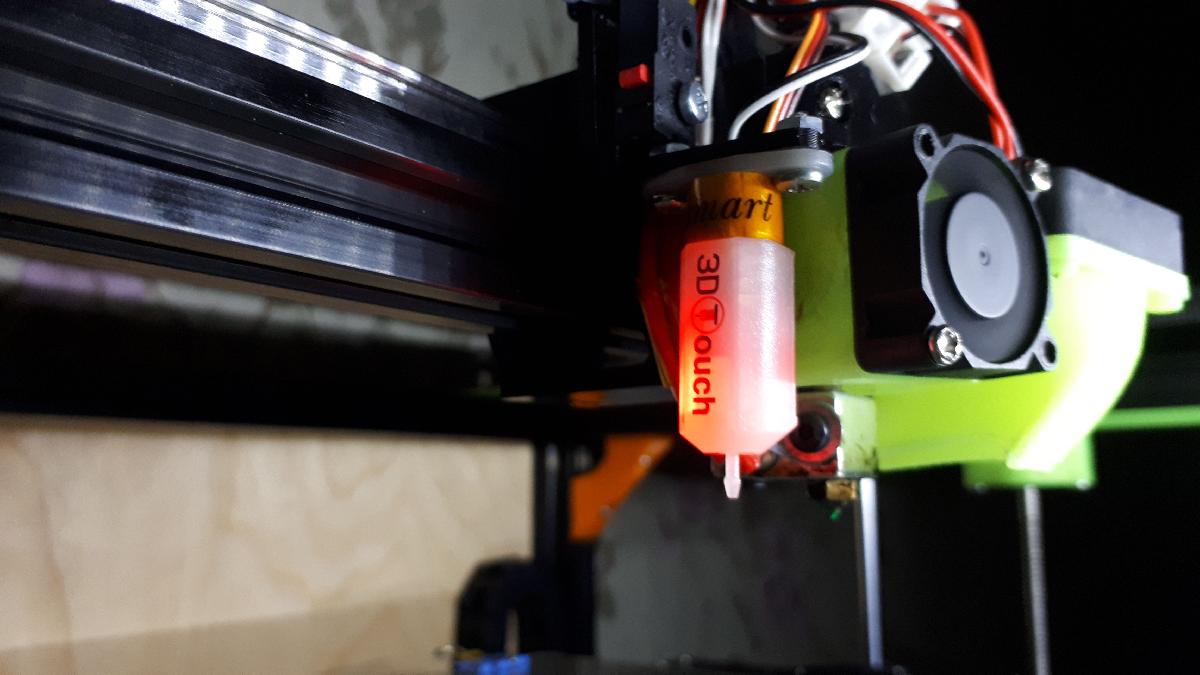

Configuracao do BLTouch Klipper para TronXY X5S foi projetado para Impressora 3D. Minha configuracao Klipper para Tronxy x5s com BLTouchBLTouch conectado aos pinos livres do porto EXP3 (amarelo)Porta Z_Stop na placa de circuito impresso que eu nao uso de jeito nenhumNivelamento automatico da cama funciona bem gcode: G80Ajuste da alimentacao necessariocontinuara....[bltouch]control_pin: PA4z_offset: 1.93x_offset: -27y_offset: -4sensor_pin: ^PA2 #^PC4pin_up_touch_mode_reports_triggered: False[homing_override]gcode:BLTOUCH_DEBUG COMMAND=resetG1 Z10 ; Levantar 10mmG28 X YG1 X215 Y170 F6000 ;G28 Zset_position_z: 0.0[bed_mesh]min_point: 60,30max_point: 360,310probe_count: 4,4[stepper_x]step_pin: PD7dir_pin: !PC5enable_pin: !PD6step_distance: .0125endstop_pin: ^!PC2position_endstop: 0position_max: 360homing_speed: 50[stepper_y]step_pin: PC6dir_pin: !PC7enable_pin: !PD6step_distance: .0125endstop_pin: ^!PC3position_endstop: 0position_max: 310homing_speed: 50[stepper_z]step_pin: PB3dir_pin: PB2enable_pin: !PD6step_distance: .0025endstop_pin: probe:z_virtual_endstop #^PC4position_min: -3position_max: 400position_endstop: 1.95[extruder]step_pin: PB1dir_pin: PB0enable_pin: !PD6step_distance: 0.010nozzle_diameter: 0.400filament_diameter: 1.750heater_pin: PD5sensor_type: EPCOS 100K B57560G104Fsensor_pin: PA7control: pidpid_Kp: 22.2pid_Ki: 1.08pid_Kd: 114min_temp: 0max_temp: 275pressure_advance: 0.4pressure_advance_lookahead_time: 0.010[heater_bed]heater_pin: PD4sensor_type: EPCOS 100K B57560G104Fsensor_pin: PA6control: watermarkmin_temp: 0max_temp: 150[verify_heater heater_bed]check_gain_time: 600[fan]pin: PB4[mcu]serial: /dev/ttyUSB0[printer]kinematics: corexymax_velocity: 300max_accel: 1500max_z_velocity: 20max_z_accel: 100[display]lcd_type: st7920cs_pin: PA1sclk_pin: PC0sid_pin: PA3encoder_pins: ^PD2, ^PD3click_pin: ^!PA5[gcode_macro G29]gcode:BED_MESH_CALIBRATE[gcode_macro G80]gcode:G28BED_MESH_CALIBRATE

Baixar

O arquivo que você compartilhou contém uma configuração para o firmware Klipper, especificamente adaptada para a impressora 3D TronXY X5S com um sensor de nivelamento automático BLTouch. Esse tipo de configuração é essencial para garantir que a impressora esteja bem calibrada e funcione de maneira ideal.

### Estrutura da Configuração

1. **BLTouch**:
- O sensor BLTouch é conectado ao pino de controle PA4 da placa da impressora. Os offsets (deslocamentos) em Z, X e Y são definidos para ajustar a posição correta do bico em relação à superfície da cama. Esses valores ajudam a calibrar a altura do bico em relação à cama, melhorando a adesão da primeira camada.

2. **Homing Override**:
- Define uma sequência de comandos G-code que ajusta a posição do eixo Z antes de realizar o 'homing', o que assegura que a impressora tenha uma referência correta de nivelamento. Isso é crítico para evitar colisões durante o processo de homing.

3. **Mesh Bed Leveling**:
- Com os pontos mínimo e máximo, a configuração do mesh bed leveling determina a área a ser mapeada para calibrar a cama. A divisão dos pontos de medição (4x4) garante um nivelamento mais detalhado.

4. **Motores de Passo (Steppers)**:
- A configuração dos motores mostra como cada eixo se comporta. Define os pinos de controle, a distância que a impressora move por passo e os limites máximos para cada eixo, fundamentais para operações precisas.

5. **Extrusora e Cama Aquecida**:
- Na seção da extrusora, são definidos os parâmetros como a temperatura máxima e mínima, tipo de sensor e PID para controle de temperatura, garantindo que o material fundido seja passado corretamente durante a impressão.
- A cama aquecida é também configurada para manter uma temperatura ideal, melhorando a adesão da peça.

6. **Parâmetros do Impressora**:
- A configuração geral da impressora define a cinemática como CoreXY (que é um estilo de movimento) e especifica velocidades máximas e acelerações, assegurando que a impressora opere dentro de limites seguros, evitando danos e melhorando qualidade.

7. **Macros de G-code**:
- Os comandos para G29 e G80 são exemplos de macros criadas para facilitar o nivelamento da cama, permitindo que o usuário execute a calibração com um único comando.

### Importância do Nívelamento Automático

O nivelamento automático da cama é um ajuste crítico em impressoras 3D, pois permite que a primeira camada de impressão adira corretamente, o que afeta diretamente a qualidade da impressão. Isso reduz a probabilidade de falhas mecânicas e melhora a experiência de impressão.

### Conclusão

Este arquivo de configuração, portanto, é uma parte essencial do funcionamento da impressora 3D TronXY X5S e deve ser ajustado conforme necessário para se adaptar ao uso específico e às condições do ambiente de impressão. A precisão nas configurações pode resultar em impressões melhores e mais confiáveis.
