Sobre o objeto 3D Configuracao Bowden Cyclops da Solidoodle Workbench e remocao do auto leito.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

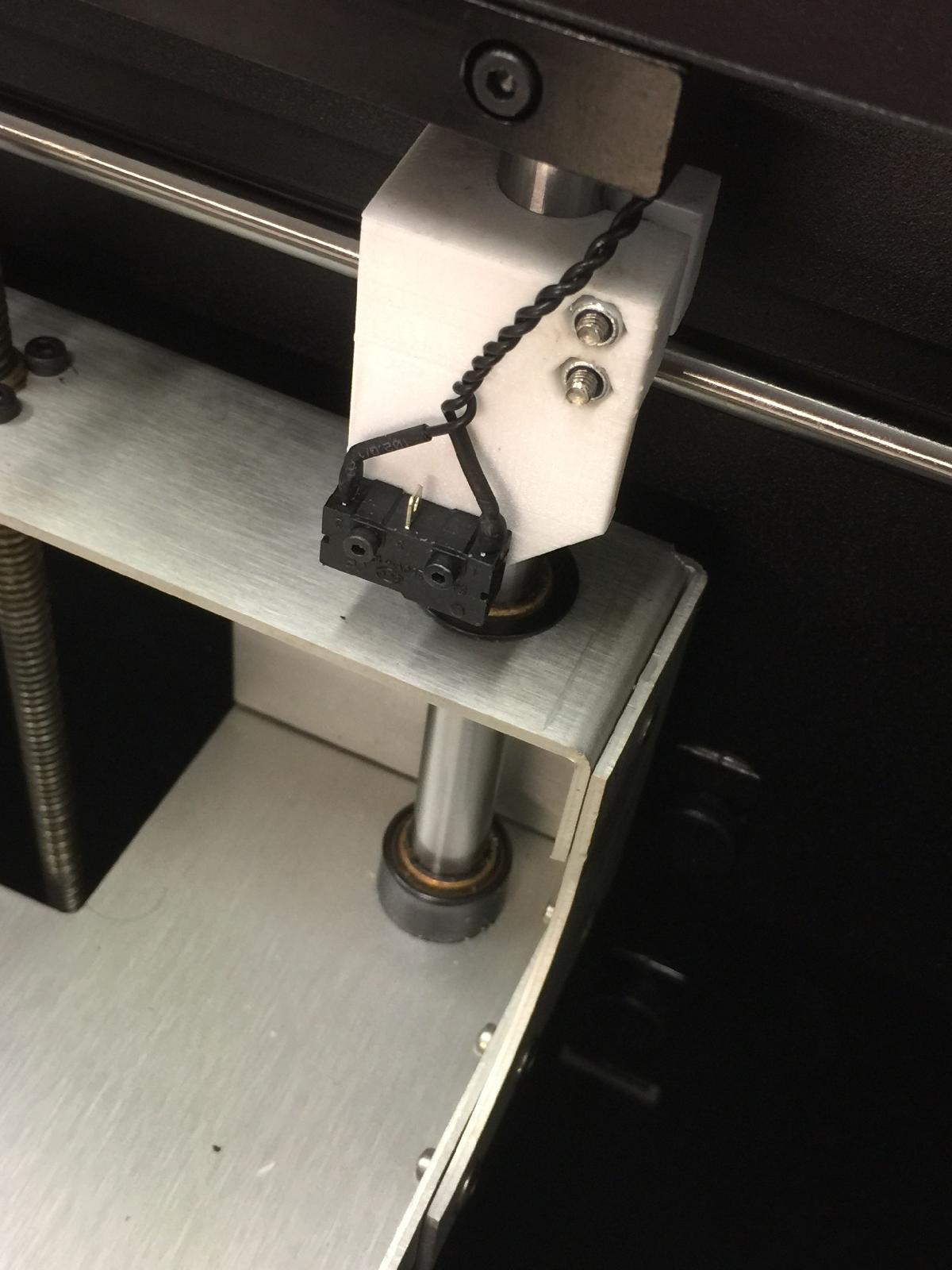

Configuracao Bowden Cyclops da Solidoodle Workbench e remocao do auto leito. foi projetado para Impressora 3D. Montagem E3d Cyclops para Solidoodle Workbench. Motores do extrusor realocados para a parte traseira da impressora para manter o peso no eixo X o mais baixo possivel. Adicionei alguns espacadores para o suporte do motor do extrusor original preto, para deslizar os acoplamentos bowden da e3d e usar a mesma configuracao. Adicione algumas arruelas entre o bloco de aluminio preto e os motores. Espace 2 mm com arruelas. Tambem inclui a relocacao do fim de curso para o eixo Z. Fiz isso simplesmente porque nao gosto de nenhum dos sistemas de nivelamento automatico de cama disponiveis. E o Workbench tem molas e parafusos de ajuste para nivelar a cama perfeitamente a mao. Isso nao e algo que voce precisa fazer se usar a montagem cyclops. Mas voce pode ter que mover o Z-probe se quiser usar o sistema de sondagem. A relocacao foi adicionada como dois arquivos, um para os caras que conseguem desparafusar 4 parafusos na parte de cima e 4 na parte de baixo, e os dois que seguram as hastes lisas e apenas deslizam. E um arquivo para aqueles caras preguicosos que so querem parafusar. A parte na imagem e uma versao antiga com o parafuso e a porca na posicao errada. Esta tudo corrigido. Feito por Filament.no na Noruega Pecas impressas com PETG XT 3D Fila

Baixar

O modelo 3D intitulado "Configuração Bowden Cyclops da Solidoodle Workbench" é um suporte projetado especificamente para integrar o sistema E3D Cyclops em impressoras 3D Solidoodle Workbench. Este projeto único foca em melhorar a eficiência e o desempenho da impressora, realocando os motores do extrusor para a parte traseira da impressora. Essa mudança tem como objetivo principal reduzir o peso no eixo X, minimizando assim o impacto na precisão e na velocidade de impressão.

### Características do Modelo

1. **Suporte para E3D Cyclops**: O suporte foi desenvolvido para facilitar a instalação do sistema de dupla extrusão E3D Cyclops, que permite a impressão com diferentes filamentos simultaneamente.

2. **Realocação dos Motores do Extrusor**: A posição dos motores foi alterada para a parte de trás da impressora. Isso não só diminui o peso no eixo X, mas também ajuda a distribuir melhor o peso da impressora, potencialmente melhorando a qualidade da impressão.

3. **Espaçadores para Conexões Bowden**: O autor adicionou espaçadores para o suporte do motor do extrusor original. Isso permite o uso das conexões Bowden da E3D, mantendo a mesma configuração da impressora.

4. **Ajuste da Altura do Eixo Z**: O modelo também inclui ajustes para o final de curso do eixo Z. O autor optou por evitar sistemas de nivelamento automático de cama, preferindo o método manual com molas e parafusos para um nivelamento preciso.

5. **Versões de Montagem**: O autor forneceu duas versões de arquivos para a relocação do final de curso do eixo Z - uma para aqueles que não se importam em desapertar parafusos e outra mais simples, para usuários que preferem um encaixe mais fácil e rápido.

6. **Materiais de Impressão**: O modelo é recomendado para ser impresso em PETG, um material conhecido por sua durabilidade e resistência ao calor, tornando-o adequado para componentes de impressoras 3D.

### Conclusão

Este modelo é uma excelente solução para usuários da Solidoodle Workbench que desejam melhorar a sua impressora ao incorporar o sistema E3D Cyclops. Com um design pensado na eficiência e simplicidade de montagem, ele reflete a experiência do criador, Filament.no, que procurou otimizar a operação da impressora, garantindo um equilíbrio entre funcionalidade e facilidade de uso. O modelo não apenas aumenta a capacidade de impressão de múltiplos materiais, mas também promove um manuseio mais ágil da impressora, ideal para makers e entusiastas de impressão 3D.
