conectores geodesicos de 60 lados
Arte Matemática
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D conectores geodesicos de 60 lados
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

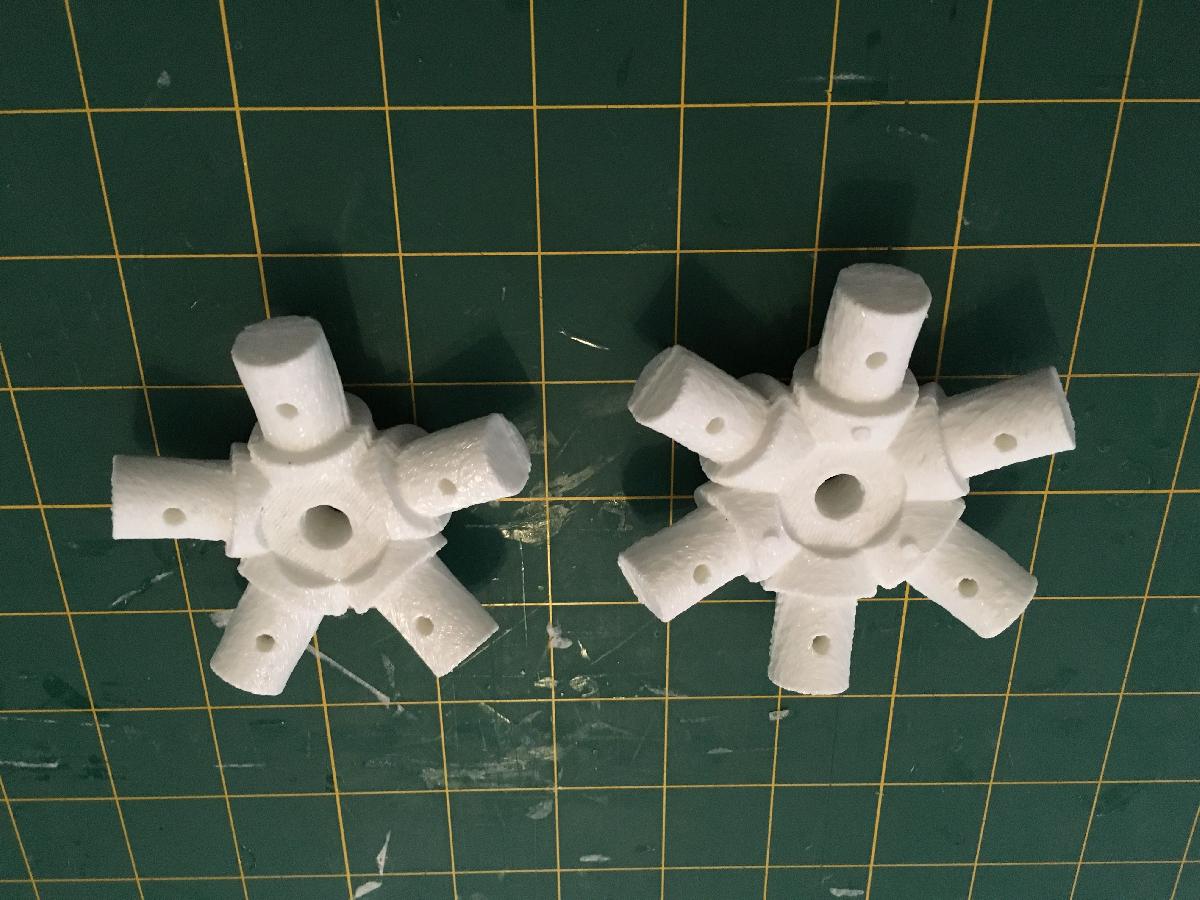

conectores geodesicos de 60 lados foi projetado para Impressora 3D. estas partes para uma esfera. Partes adicionais precisam ser projetadas se voce estiver fazendo uma cupula. ATUALIZACAO: Corrigi as formulas de comprimento do tubo. Estes sao conectores para um geodesico de 60 lados. Existem 2 conectores, um tem 5 raios, o outro 6. Cada um e cortado ao meio para facilitar a impressao sem material de suporte. Eles podem ser colados juntos com alguma cola super CA. Recomendo colocar alguns parafusos 4/40 nos buracos para alinhar enquanto cola. Os conectores sao projetados para se inserir em tubo PVC de 1/2 polegada. Inclui o arquivo openscad usado para gerar os arquivos STL caso voce precise modifica-los. Os conectores de 5 raios tem 20 mm da extremidade do tubo ate o vertice, os conectores de 6 raios tem 24 mm da extremidade do tubo ate o vertice. Para calcular os comprimentos do seu tubo, use estas funcoes com base no raio. Membros longos que conectam conectores de 6 raios a conectores de 6 raios (raio * 0.7136442) - 48 mm. Como e um conector de 6 raios em cada extremidade, e 24+24=48. Membros curtos que conectam conectores de 6 raios a conectores de 5 raios (raio * 0.6408518) - 44 mm. Isso conecta um conector de 6 raios a um conector de 5 raios, entao e 24+20=44. Para fazer a esfera completa voce precisara 12 conectores de 5 raios 20 conectores de 6 raios 60 tubos curtos que conectam o de 5 raios ao de 6 raios 30 tubos longos que conectam 6 raios a 6 raios. Os conectores de 6 raios tem um ponto em 3 raios. Estes sao os raios que se conectam a outros conectores de 6 raios. Vale a pena notar que o PLA 3D Fila nao se sai bem sob luz solar direta, entao se voce planeja ter isso ao ar livre, como em um deserto, pode querer imprimi-los em ABS. Eu pessoalmente usei as partes para fazer um molde e fundi as partes em resina de alta temperatura. Outra dica, se voce estiver imprimindo cada peca, e que pode achar a esfera mais facil de montar se nao colar as metades juntas.
