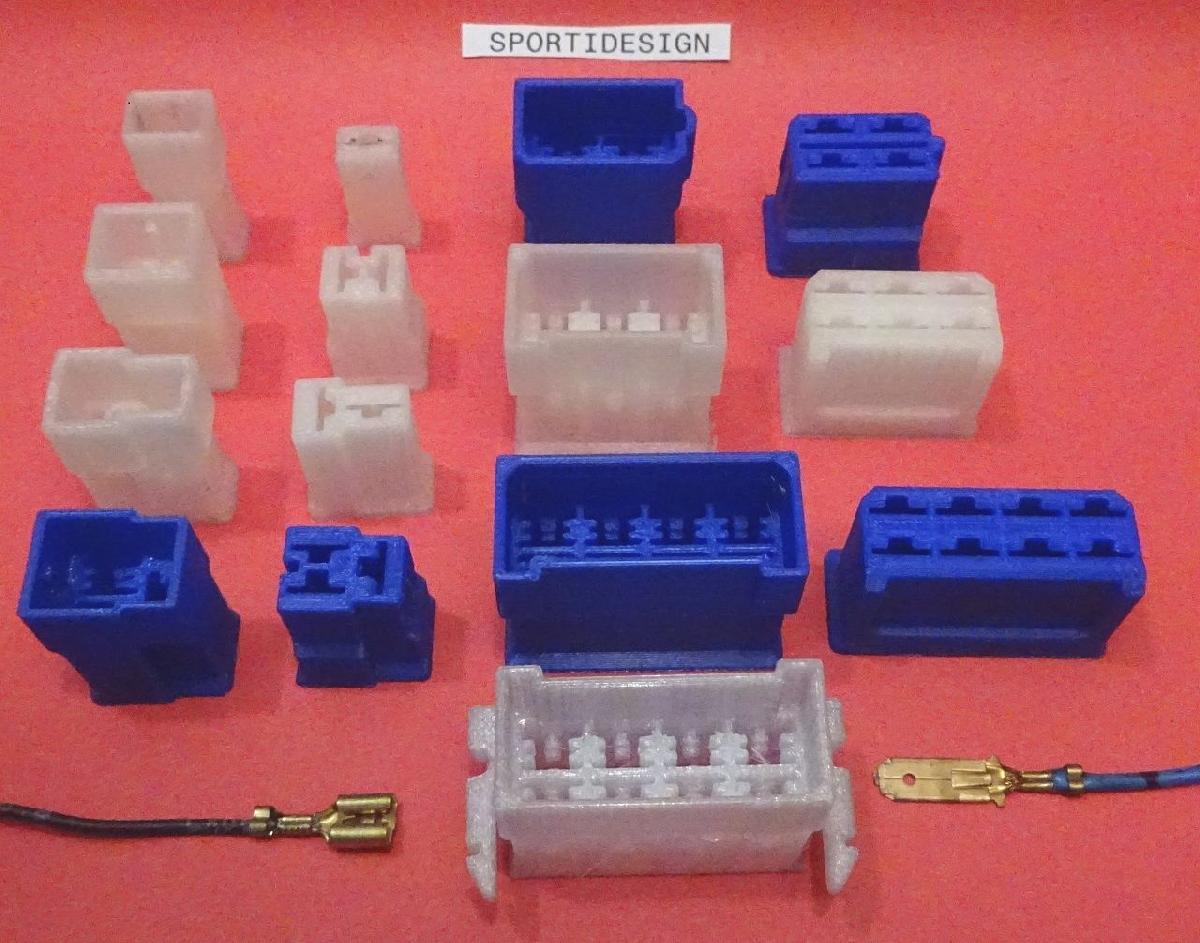

Conectores de carro em linha de 1 8 vias, 6,3 mm

Automotivo

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Conectores de carro em linha de 1 8 vias, 6,3 mm

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Conectores de carro em linha de 1 8 vias, 6,3 mm foi projetado para Impressora 3D. Portugues:Conectores eletricos para carros de 1 a 8 vias especialmente para aplicacoes de 12 a 24 volts.O design e baseado nos conectores FASTIN-FASTON serie 250 da TYCO (TE Connections), anteriormente AMP.Eles tem sido usados ha decadas na maioria dos carros, caminhoes e caravanas e muitas outras aplicacoes ate hoje e estavam entre os primeiros conectores eletricos de canto projetados para esse fim.Esses conectores sao projetados para serem compativeis como pecas de reposicao, mas adicionalmente otimizados para impressao 3D. Os contatos associados, receptaculos planos 6.3 (1/4 de polegada) e plugues 6.3 tambem estao entre os contatos mais utilizados. Se a montagem dos contatos nas cavidades deve ser um pouco dificil, entao voce pode ajudar com um alicate plano no cabo / crimpagem um pouco. Os contatos devem ser bloqueados com um clique audivel. Eles podem ser removidos da cavidade pressionando a aba de travamento com uma chave de fenda de relojoeiro e puxando-a para fora da cavidade. A aplicacao para 48 volts ainda e possivel, para 110 volts, 240 volts e mais em nenhum caso. O material a ser utilizado deve ser o mais resistente ao calor possivel, pois muito calor pode ser gerado no conector alem da temperatura ambiente. O PLA 3D Fila nao deve ser usado, melhor PETG XT 3D Fila / ABS ou melhor NYLON. Nao e necessario um suporte, exceto para os involucros do conector 6 e 8 polos com bracos de travamento para a placa de circuito impresso. As jangadas tambem podem ser omitidas. O espacamento de camada 0,2 funciona, mas menos e melhor. Nivel de enchimento 100%. Deutsch:Elektrische Auto- Steckverbinder 1- bis 8-polig für speziell 12-24 Volt Anwendungen.Das Design ist angelehnt an den FASTIN-FASTON Kupplungen Serie 250 von TYCO ( TE Connections), ehemals AMP.Sie werden seit Jahrzehnen in den meisten Autos, Lastwagen und Caravans und vielen anderen Anwendungen bis heute eingesetzt und gehören mit zu den ersten elektrischen Seckverbindern, die dafür entwickelt wurden.Diese Stecker sind kompatibel als Ersatzteil konstruiert, aber zusätzlich optimiert für den 3D Druck. Die zugehörigen Kontakte, Flachsteckhülsen 6,3 ( 1/4 Zoll) und Stecker 6,3 gehören auch zu den meist verwendeten Kontakten. Sollte die Bestückung der Kontakte in den Kammern etwas schwer gehen, so kann man nit einer Flachzange am Kabel / Crimp etwas nachhelfen. Die Kontakte müssen mit einem hörbaren Klick verrasten. Aus der Kammer entfernen kann man sie wieder, indem man die Rastlasche mit einem Uhrmacherschraubendreher wieder zurückdrückt und aus der Kammer zieht. Anwendung für 48 Volt e um dos mais baratos, para 110 Volt , 240 Volt und mehr auf keinen Fall. Das zu verwendente Material sollte möglichst hitzebeständig sein, da in der Steckverbindung viel Wärme zusätzlich zu sen Umgebungstemeraturen entstehen kann. De sollte PLA 3D Fila keine Anwendung finden, besser PETG XT 3D Fila/ ABS oder am besten NYLON. Ein Support ist nicht erforderlich, ausgenommen bei den Steckergehäusen 6 und 8-polig mit Verrastungsarmen für die Leiterplatte. Auf Rafts kann auch verzichtet werden. Layerabstand 0.2 funktioniert, aber weniger ist besser. Füllgrad 100%.

Baixar

Este modelo 3D é um modelo de conectores elétricos para carros, projetado para serem usados em aplicações de 12 a 24 volts. Esses conectores seguem o design dos conectores FASTIN-FASTON série 250 da TYCO (TE Connections), que são amplamente usados em veículos e caravanas.

Os conectores foram projetados para serem compatíveis como peças de reposição e estão otimizados para impressão 3D. Os contatos associados, receptáculos planos 6.3 (1/4 de polegada) e plugues 6.3, são contatos bastante populares.

O autor do arquivo destaca que se a montagem dos contatos nas cavidades for difícil, ferramentas como um alicate plano no cabo podem ser utilizadas para ajudar. Quando encaixados, os contatos devem ser travados com um clique audível. Caso seja necessário remover os contatos, eles podem ser retirados pressionando a aba de travamento com uma chave de fenda e puxando-os para fora.

Embora a aplicação para 48 volts seja possível, o autor adverte contra o uso para 110 volts ou 240 volts. Quanto ao material para a impressão, é recomendado que seja o mais resistente ao calor possível devido ao calor que pode ser gerado na conexão, sendo sugerido o uso de PETG, ABS ou, idealmente, NYLON em detrimento do PLA.

Não há necessidade de suporte para a impressão, exceto para os casos dos conectores de 6 e 8 polos com braços de travamento para a placa de circuito impresso. As instruções ainda indicam que a camada de espaçamento de 0,2 funciona, mas sugere-se que menos seja melhor. Recomenda-se um nível de enchimento de 100%.
