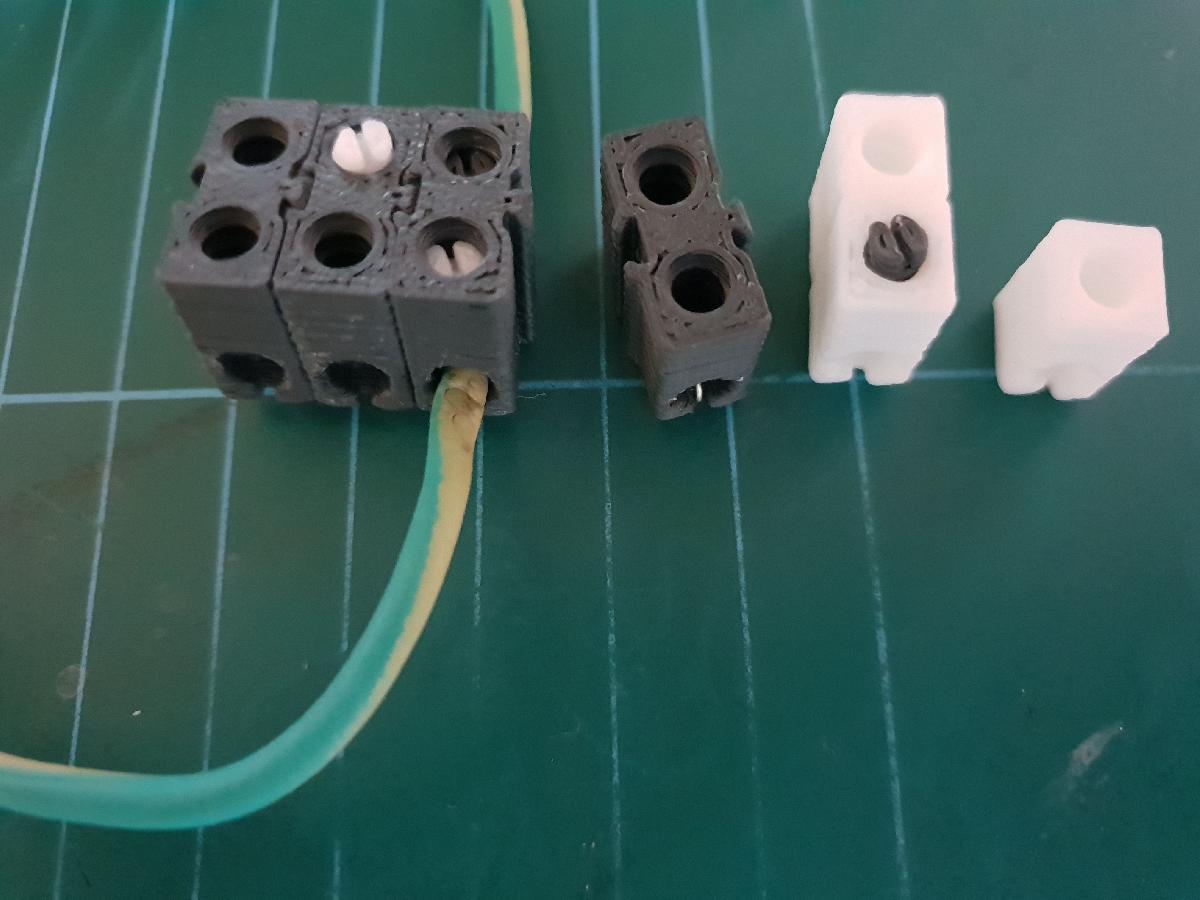

Conector Eletrico de Bloco Terminal Totalmente Impressivel V2

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Conector Eletrico de Bloco Terminal Totalmente Impressivel V2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Conector Eletrico de Bloco Terminal Totalmente Impressivel V2 foi projetado para Impressora 3D. Um bloco terminal aprimorado com todas as pecas agora imprimiveis em 3D. Cada um esta posicionado com um espacamento de 7,62 mm (3x 0,1 pol) para corresponder ao passo comum das PCBs. A conexao e feita por um pedaco de fio atraves da ranhura na base. Fios de 0,6 a 1 mm sao os melhores. A extremidade do fio tambem pode ser soldada a uma PCB.Observe que o fio e dobrado na ranhura abaixo, deixando o fio exposto. Isso foi escolhido para limitar a complexidade e os requisitos de suporte da peca. Deve ser coberto com fita isolante ou similar.Criar uma ranhura confiavel no parafuso foi dificil. Um parafuso em branco esta incluido para que possa ser ranhurado com uma lima manual.Imprimido na impressora UP com altura de camada de 0,2 mm. A maioria dos detalhes imprime bem, mas ainda pode exigir alguma limpeza. Tambem estao incluidos os arquivos STEP e 123D, caso alguem queira personaliza-los.Feliz Impressao

Baixar

O modelo 3D denominado "Conector Elétrico de Bloco Terminal Totalmente Impressível - V2" é uma solução prática e eficiente para quem busca uma alternativa personalizável de conectores elétricos para suas placas de circuito impresso (PCBs). Aqui estão alguns detalhes importantes sobre o modelo e suas características:

### Características do Modelo
1. **Design Funcional**: O bloco terminal foi projetado com todas as peças imprimíveis em 3D, facilitando sua reprodução e personalização. O espaçamento entre as conexões é de 7,62 mm (equivalente a 3x 0,1 polegada), que é um padrão comum para PCB, garantindo compatibilidade com uma ampla gama de aplicações eletrônicas.

2. **Conexão Prática**: A conexão é realizada por meio de um fio inserido em uma ranhura na base do conector. Para obter melhores resultados, recomenda-se o uso de fios com espessura entre 0,6 mm a 1 mm. Além disso, a extremidade do fio pode ser soldada diretamente em uma placa de circuito impresso, oferecendo mais opções de uso.

3. **Simplicidade e Segurança**: O design permite que o fio seja dobrado para dentro da ranhura, o que mantém o fio exposto, mas limita a complexidade da impressão e os requisitos de suportes. Uma boa prática é cobrir essa parte exposta com fita isolante para garantir a segurança e a funcionalidade do conector.

4. **Adaptabilidade do Parafuso**: O modelo inclui um parafuso em branco que pode ser moldado com uma lima manual para se ajustar à ranhura, facilitando a personalização e a montagem do conector em diferentes aplicações.

### Instruções de Impressão
- **Impressora Recomendados**: O conector foi impresso na impressora UP com uma altura de camada de 0,2 mm, que proporciona detalhes adequados para a maioria das aplicações.
- **Limpeza Necessária**: Embora a maioria dos detalhes sejam impressos com boa qualidade, o modelo pode exigir algum trabalho adicional de acabamento após a impressão para alcançar um resultado ótimo.

### Arquivos Inclusos
O design é acompanhado por arquivos em formatos STEP e 123D, que permitem que outros usuários personalizem o modelo de acordo com suas necessidades específicas.

### Conclusão
Em suma, o "Conector Elétrico de Bloco Terminal Totalmente Impressível - V2" é uma excelente escolha para quem deseja implementar soluções eletrônicas personalizadas de forma fácil e eficiente. As instruções claras e os arquivos acessíveis tornam este modelo prático para entusiastas da impressão 3D e profissionais da eletrônica. Boa impressão!
