Conector do microfone do alto falante FT 817
Eletrônica
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Conector do microfone do alto falante FT 817
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

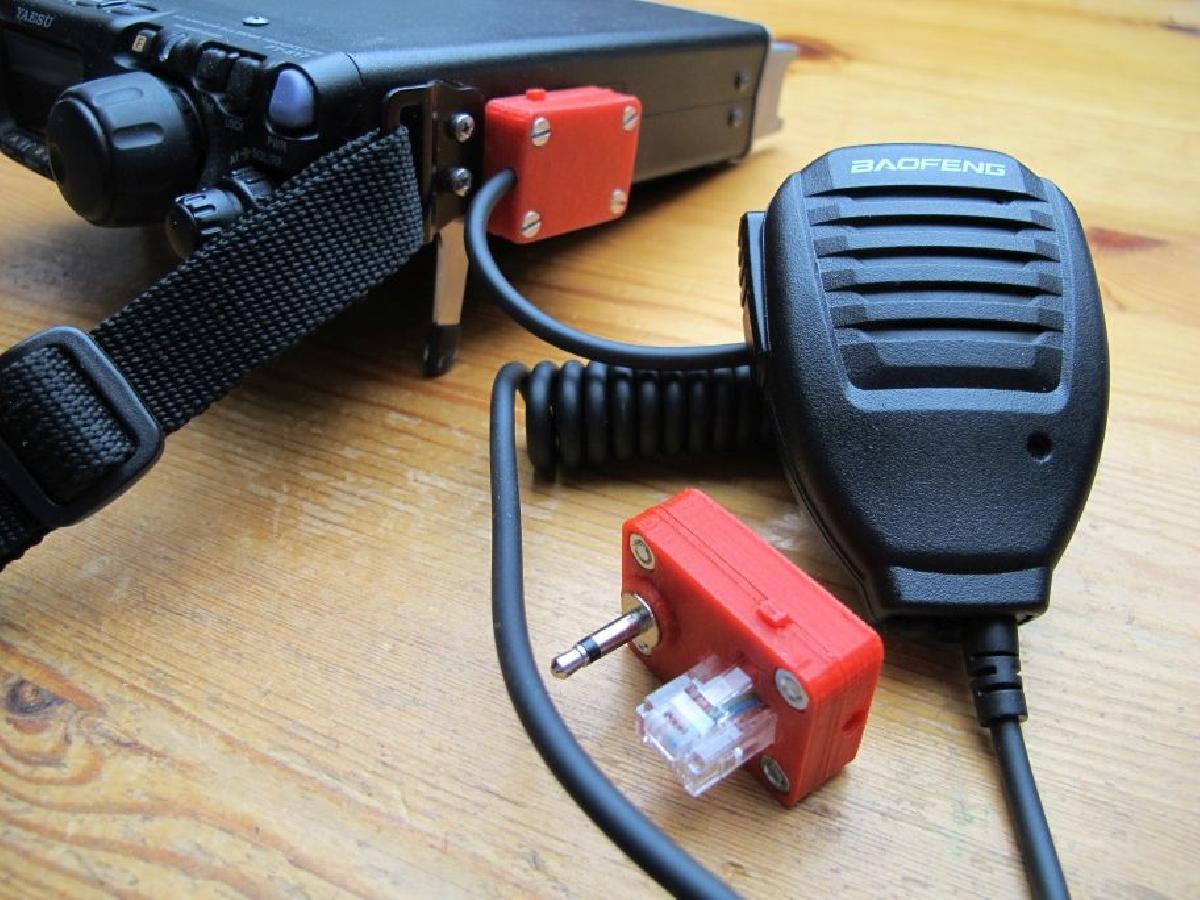

Conector do microfone do alto falante FT 817 foi projetado para Impressora 3D. A seguinte instrucao e util apenas para pessoas com habilidades eletricas. Nenhuma responsabilidade e assumida por danos resultantes disso!Direto da mochila, eu gostaria de operar meu radio. Um pre-requisito importante e direcionar o alto-falante para fora. Entao, o que e mais proximo do que um Microfone de Alto-falante para usar. No entanto, nao consegui encontrar um microfone com um plugue correspondente. Agora, um Microfone de Alto-falante de 3 $ foi conectado com sucesso ao FT-817. No microfone barato, cortei o plugue original e fiz outras modificacoes. O LED existente foi substituido pela capsula do microfone e o resistor em serie foi bypassado. Tambem foi utilizado um pedaco de papel toalha 3/4 dentro do Microfone de Alto-falante para isolamento acustico. Claro, existem Microfones de Alto-falante de maior qualidade no mercado, mas o resultado e notavel apos as modificacoes.O plugue RJ45 e o interior do plugue jack sao fixados com algumas gotas de super cola do lado interno do plugue. A fiacao final com o capacitor de acoplamento e o resistor sao soldadas no Plugue do Microfone de Alto-falante (veja os diagramas). A parte superior e montada com a parte inferior por quatro parafusos e porcas M3x10. Deve-se ter atencao a mobilidade do Unlock.AVISO:Pincas especiais sao necessarias para crimpar os fios no conector RJ45. Por favor, nao use o plugue no transceptor sem crimpar ou completa fiacao com o Microfone de Alto-falante. Isso resultara inevitavelmente em danos ao FT-817! O isolamento eletrico dos contatos e componentes e uma questao de principio.Ao montar todas as pecas juntas, por favor, nao esqueca do "Unlock"! Caso contrario, o Plugue do Microfone de Alto-falante do FT-817 sera muito dificil de retirar da tomada do transceptor.vy 73 es 55 de DH1ND
