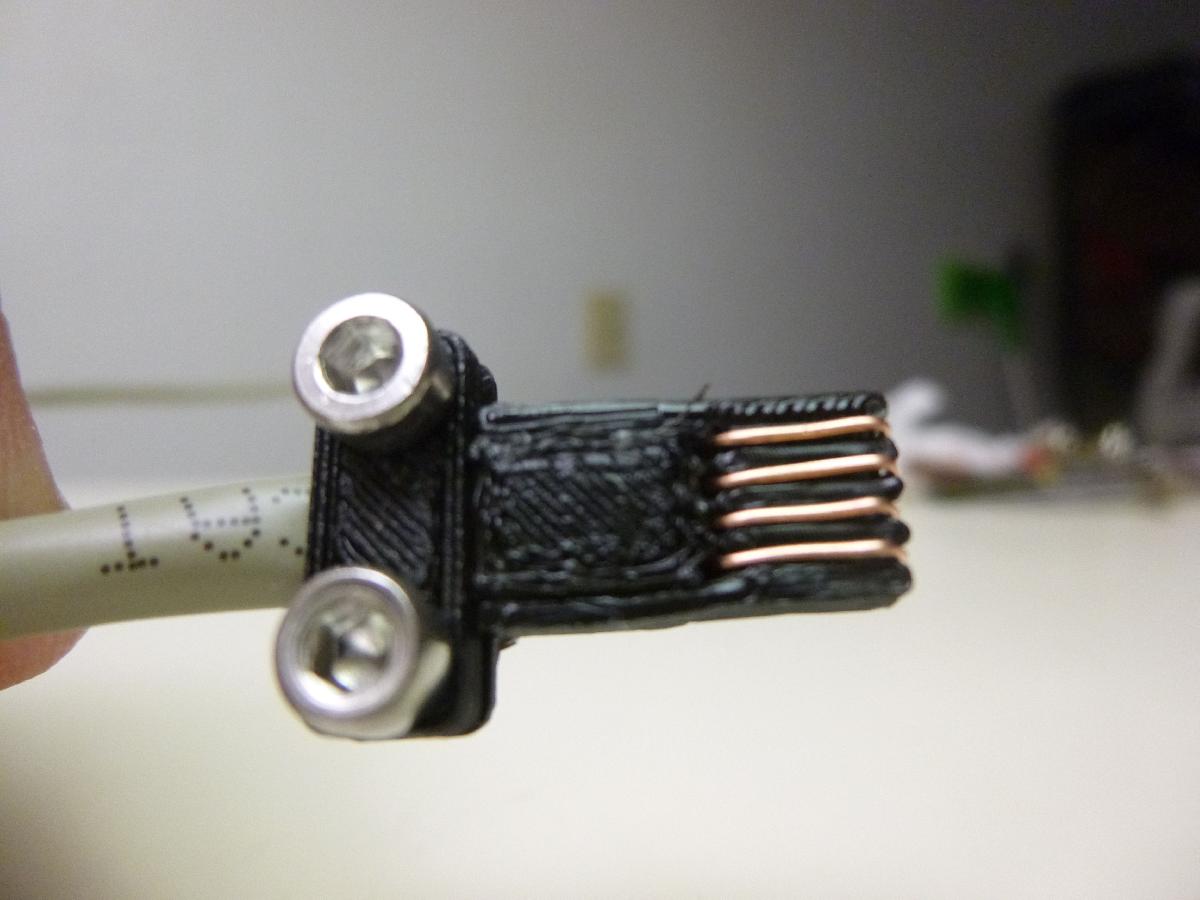

Conector de Porta de Dados do Calibrador Digital

parts

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Conector de Porta de Dados do Calibrador Digital Curso 3D Curso 3D

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Conector de Porta de Dados do Calibrador Digital

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Conector de Porta de Dados do Calibrador Digital foi projetado para Impressora 3D. Eu usei o conector de dados como um ponto de partida, embora este seja um novo modelo, eu queria ter certeza de dar credito pela ideia original.Estou tentando colocar as imagens na ordem correta, mas a montagem segue abaixo:Use quatro fios de um cabo multi-condutor, (cat3/5 funcionam bem), corte os fios restantes.a. O comprimento total do fio deve ser em torno de 22mm (7/8)b. Descasque os fios em 12mm (1/2)c. Use um par de alicates finos para endireitar os fiosInsira os fios descascados nos buracos na extremidade do conector, depois dobre-os cuidadosamente para baixo.Encontre o ponto de dobra aproximado ~3mm que criaria a parte inferior para fazer contato com a placa de circuito. Mantenha seu dedo nesse ponto e remova os fios dos buracos, crie essa dobra com os alicates.Se o passo acima estiver correto, inserir os fios nos buracos novamente deve criar um bom envoltorio ao redor da extremidade do conector e cair nas fendas embaixo.Certificando-se de que os fios nus e isolados estao nas fendas, insira cuidadosamente a tampa usando um par de alicates. Esta tampa tera um ajuste apertado para garantir que os fios permanecam no lugar. *Veja a nota 10Em seguida, mantenha os fios nus contra o conector e, se necessario, deslize a capa do cabo para cima para que faca contato com o alivio de tensao.Usando parafusos e porcas M3, 4-40 ou 6-32, aperte o alivio de tensao sobre a capa do cabo para garantir que o cabo nao saia do conector.Usando um multimetro ou ohmimetro, teste para ter certeza de que nenhum cabo esta em curto usando a seguinte lista de verificacao:a. fio 1 para 2b. fio 1 para 3c. fio 1 para 4d. fio 2 para 3e. fio 2 para 4f. fio 3 para 4Teste o cabo para operacao adequada usando um microcontrolador, osciloscopio ou um analisador logico.Remova a tampa e adicione um pouco de adesivo para manter os cabos e a tampa no lugar permanentemente, pode ser feito durante a montagem se tiver certeza de que tudo esta correto.Adicione uma pequena camada de adesivo nao condutivo na extremidade do conector onde os fios sao inseridos nos buracos.
