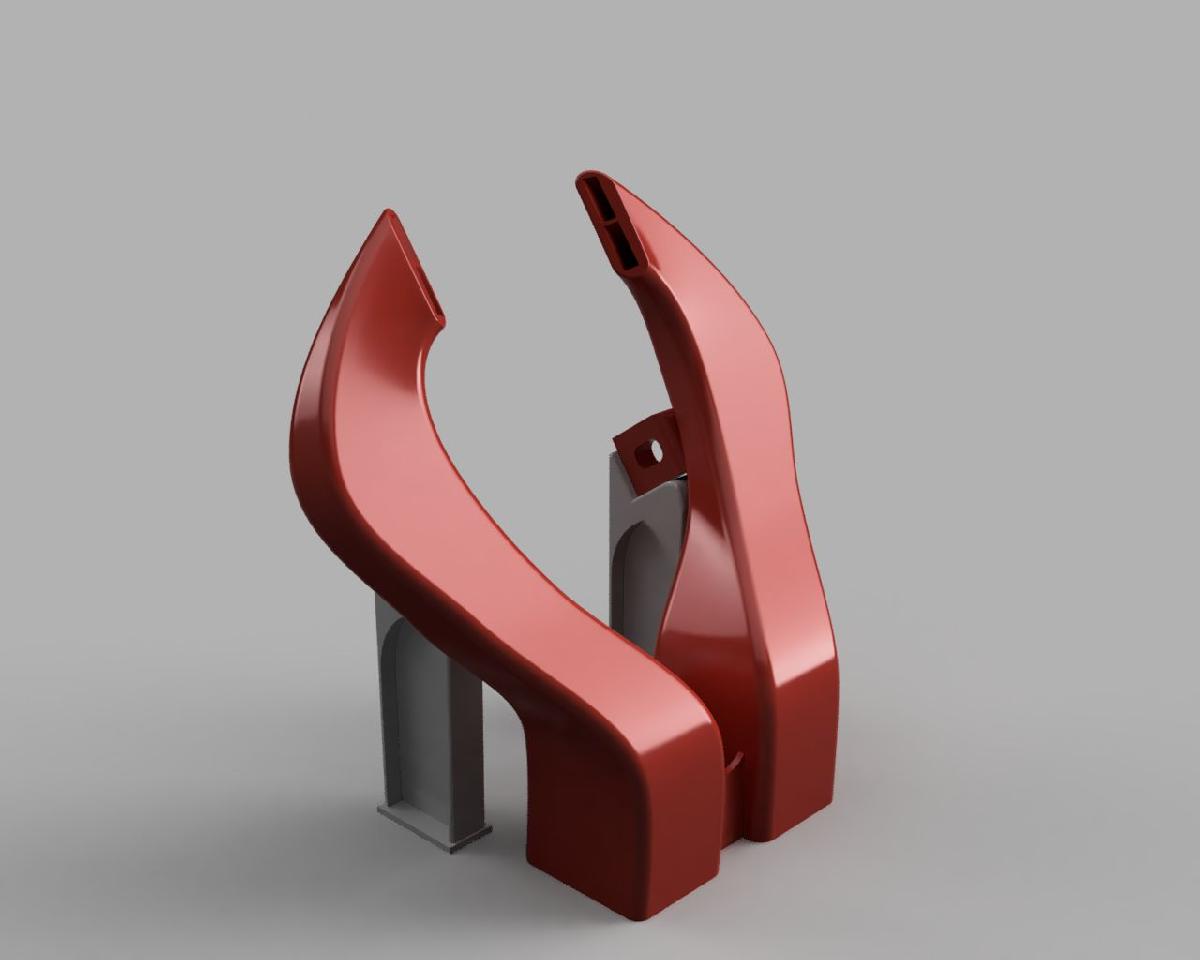

Sobre o objeto 3D Conduto duplo para ventilador de dupla camada MK4 Anycubic

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Conduto duplo para ventilador de dupla camada MK4 Anycubic foi projetado para Impressora 3D. DUPLO VENTILADOR, DIVERSAO DOBRADA!!Esta modificacao e baseada no carro MK4 da ML3DPrinting que voce pode encontrar no seguinte link (agradeco ao autor pelo maravilhoso design e generosidade):Original: https://www.thingiverse.com/thing:3537449Apos imprimir a versao MK4 para o carro, um colega teve a ideia de usar outro ventilador radial para fornecer o dobro de ar para resfriar as camadas (Obrigado pela ideia maravilhosa):https://www.thingiverse.com/thing:4612631Eu tambem fiz minha propria versao:Dessa forma, uma vez que o ventilador radial 5015 oferece um fluxo muito maior do que o ventilador de camada original, basta configura-lo em 50% para obter um fluxo de ar maior e melhor distribuido com MENOS RUIDO.Se voce definir ambos para 100%, voce obtem um fluxo para resfriar magma vulcanico em questao de segundos (com o consequente aumento de ruido tambem), mas pode ser util temporariamente para saliencias complicadas.Os dois ventiladores estao colocados em circuito paralelo, no meu caso soldando um deles diretamente a placa do outro, assim nao tenho tanta confusao de fios.O fanduct e muito recomendado para ser impresso em PETG XT 3D Fila para suportar as altas temperaturas do bico. Eu tambem imprimi o suporte do ventilador em PETG XT 3D Fila para torna-lo resistente, mas pode ser perfeitamente impresso em PLA 3D Fila. O mesmo se aplica aos espacadores.Nao e necessario usar suportes. No arquivo do fanduct, eles estao incluidos no modelo.Voce vai precisar de:x2 ventiladores radiais 5015 de 12 V.x2 parafusos M3 de 25 mm. (Para segurar os ventiladores acima).x2 arruelas para os parafusos M3.x2 parafusos M3 de 20 mm. (Para segurar os ventiladores abaixo).x4 porcas hexagonais M3.Cada arquivo STL esta preparado para imprimir na orientacao correta sem nenhum suporte.Espero que seja util para voce e se voce quiser ser grato, pode dar um joinha ou me convidar para um cafe atraves do Paypal aqui:https://www.paypal.com/paypalme/ShanoLoresEsta modificacao e baseada no carro MK4 da ML3DPrinting que voce pode encontrar no seguinte link (agradeco muito ao autor seu design e generosidade):https://www.thingiverse.com/thing:3537449Apos imprimir a versao MK4 para o carro, um colega teve a ideia de aproveitar outro ventilador radial para fornecer o dobro de ar para resfriar as camadas (obrigado tambem pela ideia maravilhosa)https://www.thingiverse.com/thing:4612631Eu tambem quis fazer minha propria versao:Dessa forma, como o ventilador radial 5015 oferece um fluxo muito maior do que o ventilador de camada original, basta configura-lo em 50% para obter um fluxo de ar maior e melhor distribuido com MUITO MENOS RUIDO.Se ambos forem configurados para 100%, voce obtem um fluxo para resfriar magma vulcanico em questao de segundos (com o consequente aumento de ruido tambem), mas pode ser util para certas saliencias complicadas.Os dois ventiladores estao colocados em paralelo, no meu caso soldando um deles diretamente a placa do outro, assim nao tenho tanta confusao de cabos.O fanduct e muito aconselhavel imprimir em PETG para suportar as temperaturas do bico. O suporte dos ventiladores tambem foi impresso em PETG para que seja resistente, mas pode ser perfeitamente impresso em PLA 3D Fila. O mesmo vale para os espacadores.Nao e necessario usar suportes. No arquivo do fanduct, eles estao incluidos no modelo.Voce vai precisar de:x2 ventiladores radiais 5015 de 12 V.x2 parafusos M3 de 25 mm. (Para segura-los em cima)x2 arruelas para os parafusos M3.x2 parafusos M3 de 20 mm. (Para segura-los embaixo)x4 porcas hexagonais M3.Cada arquivo STL esta preparado para imprimir na orientacao correta sem nenhum tipo de suporte.Espero que sirva para voce e se voce quiser agradece-lo, pode dar um joinha ou me convidar para um cafe atraves do Paypal aqui:https://www.paypal.com/paypalme/ShanoLores

Baixar

O modelo 3D "Conduto duplo para ventilador de dupla camada - MK4 - Anycubic" é uma interessante modificação voltada para impressoras 3D que utilizam o carro MK4 da ML3DPrinting. Ele foi projetado para otimizar o resfriamento das camadas impressas, resultando em melhores acabamentos e redução de problemas térmicos durante a impressão.

### Características do Modelo

1. **Design de Ventilação Dupla**: O modelo incorpora dois ventiladores radiais 5015, o que proporciona um aumento significativo no fluxo de ar em comparação com o ventilador padrão. Isso é vantajoso para resfriar as camadas de forma eficaz, especialmente em impressões que apresentam detalhes complexos ou saliências que exigem um resfriamento mais rápido.

2. **Ajustes de Fluxo de Ar**: O autor sugere ajustar os ventiladores para 50% de potência, a fim de proporcionar um fluxo de ar adequado e com menos ruído. Essa abordagem permite um equilíbrio entre resfriamento eficiente e conforto sonoro. Para situações que exigem um resfriamento intenso, ambos os ventiladores podem ser configurados para 100%, embora isso incida um aumento no nível de ruído.

3. **Estrutura em Paralelo**: O design permite que os ventiladores sejam conectados em paralelo, o que simplifica a fiação e a instalação, tornando o processo mais limpo e organizado.

4. **Material Recomendado**: Para a impressão do fanduct (duto do ventilador), o autor recomenda o uso de PETG, devido à sua resistência a altas temperaturas, o que é crucial em ambientes de impressão 3D. No entanto, partes menos exigentes, como suportes e espaçadores, podem ser impressas em PLA.

5. **Facilidade de Impressão**: O modelo é projetado para ser impresso sem a necessidade de suportes, com cada arquivo STL preparado na orientação correta, o que facilita muito o uso para os usuários que desejam imprimir rapidamente.

### Lista de Materiais Necessários

Para a montagem do sistema de resfriamento, você precisará dos seguintes itens:
- 2 Ventiladores radiais 5015 de 12 V
- 2 Parafusos M3 de 25 mm (para fixar os ventiladores na parte de cima)
- 2 Arruelas para os parafusos M3
- 2 Parafusos M3 de 20 mm (para fixar os ventiladores na parte de baixo)
- 4 Porcas hexagonais M3

### Conclusão

Este modelo representa uma excelente adição para quem busca aprimorar o desempenho de impressão de suas impressoras 3D, especialmente em projetos que requerem um controle de temperatura mais rigoroso. Agradecer ao autor do design e considerar apoiar o trabalho dele são formas de incentivar a comunidade de impressão 3D a continuar criando e compartilhando inovações como essa.
