Concentrador Ethernet para GPIO do ESP8266 para Casa Inteligente

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Concentrador Ethernet para GPIO do ESP8266 para Casa Inteligente

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Concentrador Ethernet para GPIO do ESP8266 para Casa Inteligente

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

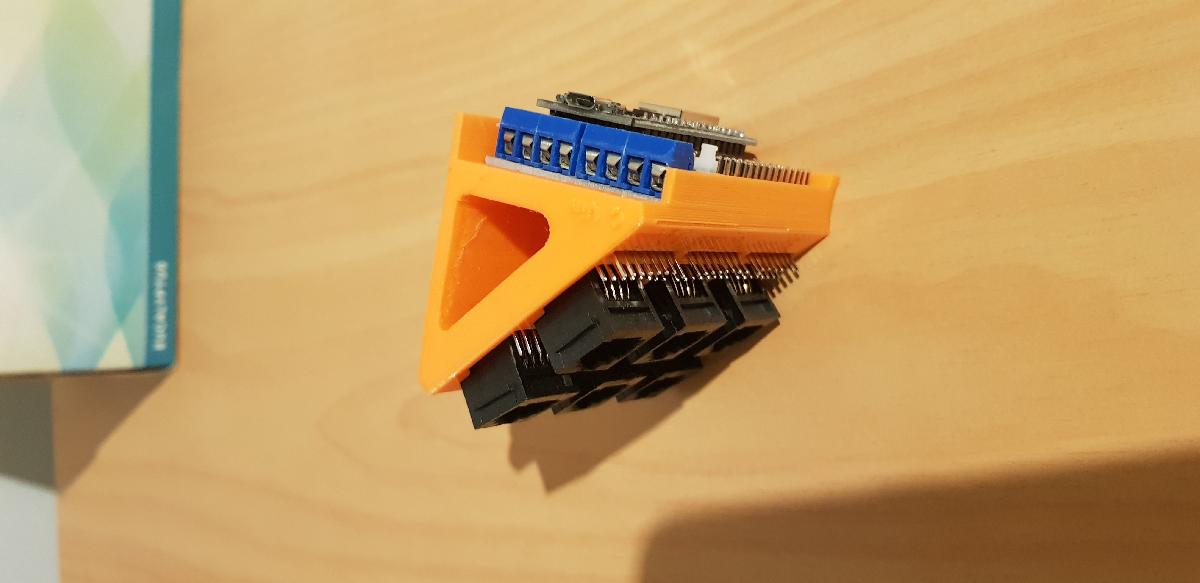

Concentrador Ethernet para GPIO do ESP8266 para Casa Inteligente foi projetado para Impressora 3D. Esse dispositivo possui 6 conectores Ethernet RJ-45, um ESP8266 e permite 3 barramentos de voltagem. A ideia e que, com muitas exigencias de GPIO em uma casa inteligente DIY, voce precisa de um sistema escalavel e ajustavel para gerenciar todos esses cabos Ethernet e as centenas de cabos de ramificacao.Provavelmente nao e o suficiente, mas alguma explicacao.Na minha visao simplista, todas as casas inteligentes terao uma combinacao de 1 ou mais:Dispositivos de Entrada - Sensores, Interruptores...etcDispositivos de Saida - Reles, Drivers, Voltagem...etcOpcao de Conectividade - Fiacao, Sem Fio, Energia...etcUm Barramento de Eventos - Openhab, IFTTT, Codigo Bruto...etcUm metodo de comunicacao - RS232, MQTT, HTTP API....etcRecentemente construimos uma nova casa com capacidade de casa inteligente DIY. Com tantos modelos de fiacao diferentes disponiveis (comutacao central, comutacao distribuida, cabeamento personalizado, solucoes comerciais), achamos importante definir metas antes de nos comprometermos com uma estrategia. Sabiamos que queriamos:Uso de dispositivos de entrada e saida baratos e altamente disponiveisCapacidade de adicionar funcionalidade ao longo do tempoCapacidade de atualizar a tecnologia ao longo do tempoCapacidade de remover a solucao se a casa for vendida e voltar a usar interruptores de parede tradicionaisReduzir a chance de incendio devido a transformadores nas paredes. (110v|230v->5v = risco de incendio)Maximizar a confiabilidade e nao ter que consertar eletronicos de prototipos o tempo todoCapacidade para algumas experimentacoes sem quebrar o bancoMinimizar o raio de explosao se a fumaca sair de algoAbsolutamente NAO dependerdo Google, da Amazon ou de qualquer conectividade externa a internet para funcionarNao ficar preso a solucoes de um unico fornecedor, mas ter a capacidade de integrar se necessarioConseguimos obter todos esses desejos e mais.Nossa solucao foi passar um cabo CAT-6 para cada interruptor de luz, centro de cada comodo, cada batente de porta, cada janela, o quadro de distribuicao, automacao de portao, controles de irrigacao, sala de planta solar, cameras de seguranca e 4 cabos em cada local de TV. Todos esses cabos retornaram para um local central, bem longe do quadro de distribuicao de energia. Ao todo, cerca de 3,5 km de cabo cat6.Os sensores de 5v e reles sao terminados ao cabo com conectores RJ45 padrao e ocultos atras de interruptores e placas de parede (sem transformadores necessarios) e toda a fonte de alimentacao e GPIO esta localizada centralmente em armarios de parede padrao (metalicos/resistentes ao fogo). Computadores de placa unica Odroid executam Openhab, Mycroft Zoneminder, Influx, Telegraf e Grafana para capturar e exibir dados historicos de todos os sensores. Mosquitto hospeda o MQTT via sem fio e 35 x ESP8266/NodeMCU/LUA com firmware personalizado fornece todos os GPIO.Reles opto-isolados de commodity fazem a comutacao no interruptor de parede ou tomada e, o mais importante, podem ser removidos posteriormente para reverter para comutacao tradicional se a casa for vendida para um comprador que nao tenha interesse em casas inteligentes.Todos esses cabos precisavam ser conectados de volta aos GPIOs do ESP8266. Este concentrador e como eu consolidei as terminacoes cat6 (6 de cada vez) para um unico ESP8266. A casa usa 35 x ESPs. O concentrador e projetado para ser instalado em trilhos DIN.Os cabos sao conectados a um patch de 12 vias, montado verticalmente, 6 por armario de parede e depois conectados ao concentrador com cabos de patch micro.Voce precisara de mais: (tem muitos desses disponiveis de varios fornecedores na internet)6 x conectores RJ-45 180 graus - https://www.aliexpress.com/item/32918645271.html6 x placa de breakout RJ-45 - https://www.aliexpress.com/item/33031656602.htmlHeaders macho de 2,54 pinos de linha unica - https://www.aliexpress.com/item/665534073.html1 x Placa de Motor NodeMCU L293D - https://www.aliexpress.com/item/32957752310.html1 x Placa de Desenvolvimento NodeMCU ESP8266 - https://www.aliexpress.com/item/32656775273.htmlMesmo para 35 dessas, uma nova solucao de casa inteligente ou uma retrofitting nao deve ser muito cara. (exceto por colocar os cabos nas paredes).Eu vou colocar todas as outras partes usadas para essa solucao aqui assim que tiver tempo.Se voce gostou, por favor, curta. Se voce construir, adoraria ver o que voce fez. Estou feliz em responder a qualquer pergunta nos comentarios.
