Sobre o objeto 3D CONCEITO DE UM SISTEMA MÚLTIPLO DE PRODUÇÃO DE ENERGIA ELÉTRICA, VENTO E ONDAS DO MAR EM UM CONVÉS MARINHO

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

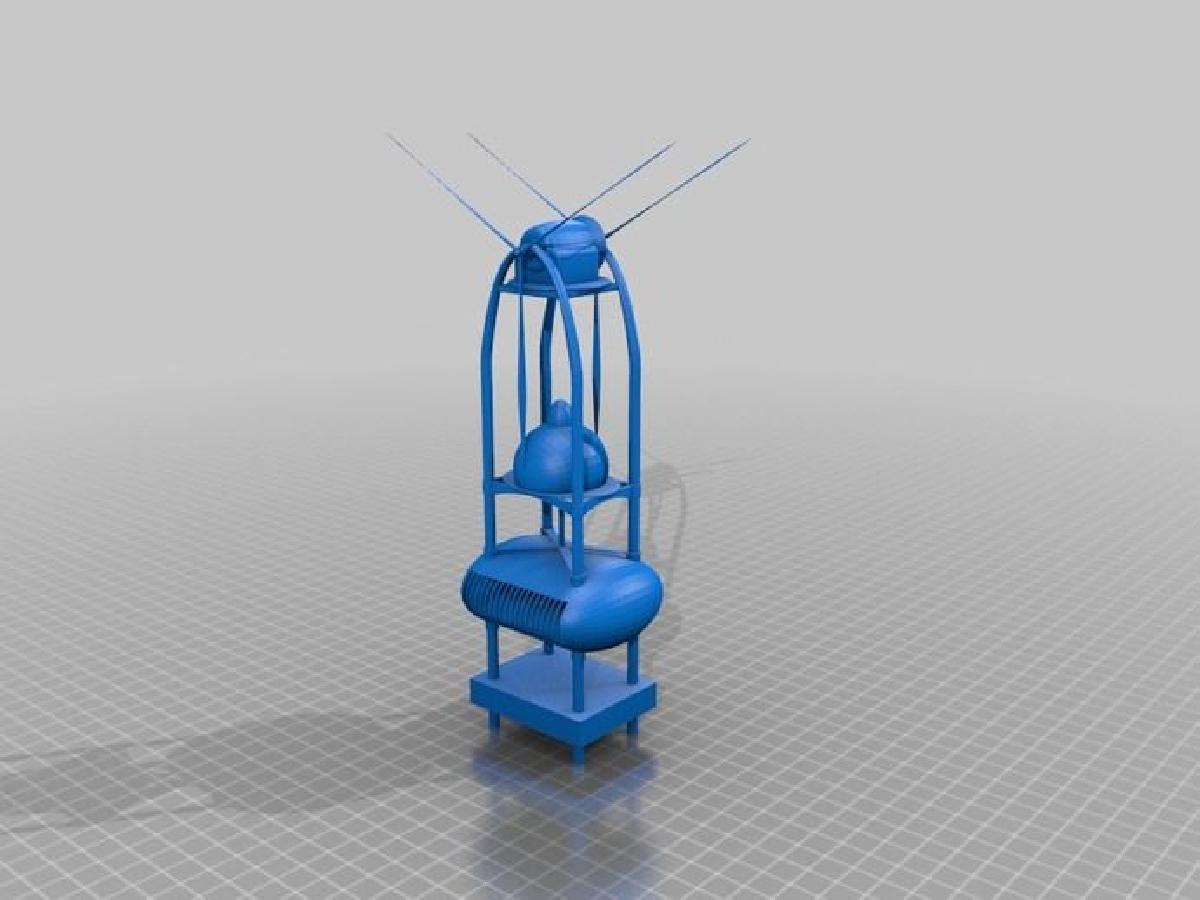

CONCEITO DE UM SISTEMA MÚLTIPLO DE PRODUÇÃO DE ENERGIA ELÉTRICA, VENTO E ONDAS DO MAR EM UM CONVÉS MARINHO foi projetado para Impressora 3D. Este projeto e baseado no primeiro que fiz, que e uma plataforma maritima com uma base flutuante que visa produzir eletricidade a partir do movimento das ondas. Esta plataforma com este sistema para levar as ondas a mover uma helice grande e longa, ligada a um gerador, adicionei mais dois sistemas de engrenagem que visam aproveitar ao maximo a plataforma para a producao de eletricidade. O segundo sistema de catraca e composto por uma combinacao com o primeiro sistema. Enquanto o primeiro sistema aproveita o movimento das ondas do mar para produzir energia na direcao horizontal, o segundo aproveita o movimento da plataforma flutuante, o primeiro sistema, para cima e para baixo na direcao vertical de acordo com a intensidade das ondas. O terceiro sistema e independente dos dois anteriores, pois aproveita o vento para produzir eletricidade. Voce se encontra no conves superior, cujos pilares foram elevados para possibilitar a instalacao de grandes helices eolicas. Descricao dos tres sistemas de producao de energia eletrica: Primeiro sistema - Aproveitamento do movimento das ondas do mar: Uma plataforma movel que desliza entre os quatro pilares da plataforma fixa principal, pensando em um conjunto instalado todo neste primeiro sistema. Este sistema tem como peca principal uma helice grande e longa que vai de uma extremidade a outra da plataforma movel, entre as duas extremidades juntas aos geradores. Esta grande helice e envolta por uma cobertura projetada para coletar agua das ondas do oceano. Em ambas as extremidades desta cobertura ha um grande bico inclinado a 45 graus que tem a intencao de coletar uma maior quantidade de agua que afunila para um canal ate a helice, que esta localizada em seu centro. Este estreitamento do canal que comprime a agua chega a helice, que teoricamente da uma certa pressao, somando a forca das ondas, impulsionando a helice e sendo movida tanto pela agua das ondas que chegam pela frente, quanto pelo refluxo da mare. O fato de que esta cobertura ter bicos inclinados em ambas as extremidades aumenta a capacidade de entrada de agua, resultando em uma certa compressao que ajuda a mover a helice em seu centro, mas tambem pelo fluxo da mare. Todo o conjunto compreende uma cobertura principal, uma capsula, que envolve todo o sistema. Esta tem em ambas as extremidades a boca de entrada da cobertura interna da helice, uma grade que impede a entrada de objetos dimensionais ou que possam comprometer o movimento das laminas. Tambem possui uma porta de entrada e duas janelas no teto para iluminacao interna. Segundo sistema - Aproveitamento do movimento da plataforma movel, causado pela irregularidade constante em funcao das ondas: Composto por uma base fixa, logo acima da plataforma movel, fixada no conves principal entre os quatro pilares, tem como peca principal uma cremalheira, que conecta a plataforma movel do primeiro sistema. Esta cremalheira encontra-se presa em sua parte inferior no suporte que, por sua vez, esta fixo na parte superior do primeiro sistema de plataforma flutuante. A medida que o movimento para cima e para baixo da cremalheira, que passa por uma guia fixa na plataforma do sistema a que pertence, isso aciona uma engrenagem que, por sua vez, move as outras duas engrenagens maiores ate chegar ao gerador. Como a cremalheira dentada tem duas faces, entao isso aciona dois conjuntos de geracao de energia. O segundo sistema de engrenagem, este sistema e semelhante ao sistema de engrenagem 1, que aprimora e aumenta a velocidade do movimento gerado inicialmente, ate o gerador. O design das pecas foi feito livremente, apenas como representacao, portanto, sem nenhum calculo. O movimento da plataforma movel localizada abaixo da plataforma fixa, faz com que a cremalheira se mova conjuntamente, para cima e para baixo, engatando os dois geradores. Possui cobertura em forma de capsula eliptica para proteger todo o sistema, tendo uma porta de entrada e uma janela lateral no lado frontal. Alem disso, o topo desse tipo de capsula, ha uma cupula, tambem fornecida com iluminacao cuja funcao primaria e passar a cremalheira a uma certa altura, podendo haver situacoes em que a altura do teto da capsula nao seja suficiente. Terceiro sistema - Energia eolica fornecida pelo conjunto de laminas localizado no topo da plataforma fixa. Este sistema de energia eolica, localizado no topo do conves principal, e composto por quatro conjuntos de helices que visam produzir movimentos alertados pelo vento. O conjunto principal de helices, os dois conjuntos principais, cada um composto por grandes helices que estao no mercado, estao localizados nas duas extremidades do tubo, um na frente e outro atras. Este tubo, por sua vez, encontra-se no topo da curvatura dos pilares da plataforma principal. O conjunto da helice faz parte da polia dentada, esta polia, conectada no mesmo eixo dos dois conjuntos principais, tem uma funcao dupla. Alem de transferir o movimento de todos os conjuntos de helices, ela mesma possui um conjunto de laminas dentro da polia dentada. Assim, o ar que entra pelo bico e forcado antes de alcancar a nip das helices, por isso com maior intensidade. Com certeza, isso complementa muito os dois conjuntos de helices principais. Conjunto de helice auxiliar - Localizado no estreitamento do revestimento interno e na saida deste, este conjunto de helices aproveita o ar comprimido da saida para auxiliar no movimento do eixo que esta instalado em todos os conjuntos de helices. Nele tambem esta instalado no meio de um conjunto de helices em uma polia dentada, e atras, o quarto conjunto de helices, o mais baixo de todos. Todos os quatro conjuntos de helices estao ligados ao eixo, o tubo passando pela curva na juncao dos pilares, tanto de um lado quanto do outro. Assim, quando o vento impulsiona os dois grandes conjuntos de helices principais externos, tambem aciona a terceira helice do conjunto da polia, a entrada do bico que enfrenta a cobertura. Este ar e comprimido por um canal de estreitamento, tambem aciona o quarto conjunto de laminas que esta na saida do ar. O movimento gerado pelos quatro conjuntos de helices e transmitido a um conjunto de duas engrenagens, que por sua vez transfere esse movimento para outra polia de tamanho igual, e que esta instalada em um anel que envolve o canal interno da cobertura. O anel Grandel que envolve o revestimento, atraves do qual o ar passa, faz parte da estrutura que suporta o conjunto de engrenagens que, por sua vez, se conecta ao gerador. Este anel e suportado por dois suportes que estao na frente e atras do conjunto de engrenagens, assim suportando todo o peso do canal e aliviando o revestimento interno. Voce acha que este anel esta instalado uma polia dentada acoplada que tem uma engrenagem que, em solidariedade, transmite o movimento para terminar a engrenagem do gerador. Teoricamente, a producao de energia eolica desta plataforma e muito maior do que a de um gerador eolico convencional, que possui apenas um conjunto de helices gigantes. Ja este projeto possui dois conjuntos de helices gigantes, um na frente e outro atras da plataforma fixa, alem de dois conjuntos de helices auxiliares. E para complementar o potencial desta plataforma produtora de eletricidade, soma-se o sistema eolico, o primeiro sistema com uma helice grande e longa, com dois geradores em ambas as extremidades, que aproveita o movimento das ondas, e o segundo sistema de cremalheira tambem equipado com dois geradores, pois este possui superficies dentadas em ambos os lados, que aproveita o movimento para cima e para baixo do primeiro sistema de plataforma flutuante. Este projeto foi elaborado para a exibicao de uma ideia, um conceito de producao de energia combinando o uso de ondas oceanicas e eolica, tudo em uma plataforma, de modo que, por causa disso, o projeto foi feito livremente, sem nenhum calculo, apenas utilizando criterios baseados em observacoes e algum conhecimento, sem, no entanto, ter alguma expertise em calculos ou mecanica. Na pratica, o projeto teria que ser completamente revisado, escalando todo o conjunto, com calculos feitos por profissionais. O texto foi escrito em portugues e traduzido automaticamente pelo google translator. Por causa disso, voce pode deixar algumas palavras fora de contexto. Se houver alguem que queira entrar em contato para mais informacoes sobre o projeto, o e-mail disponivel e [email protected].
