Conceito de Turbina Eolica HMS Windy One

Vario

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Conceito de Turbina Eolica HMS Windy One

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

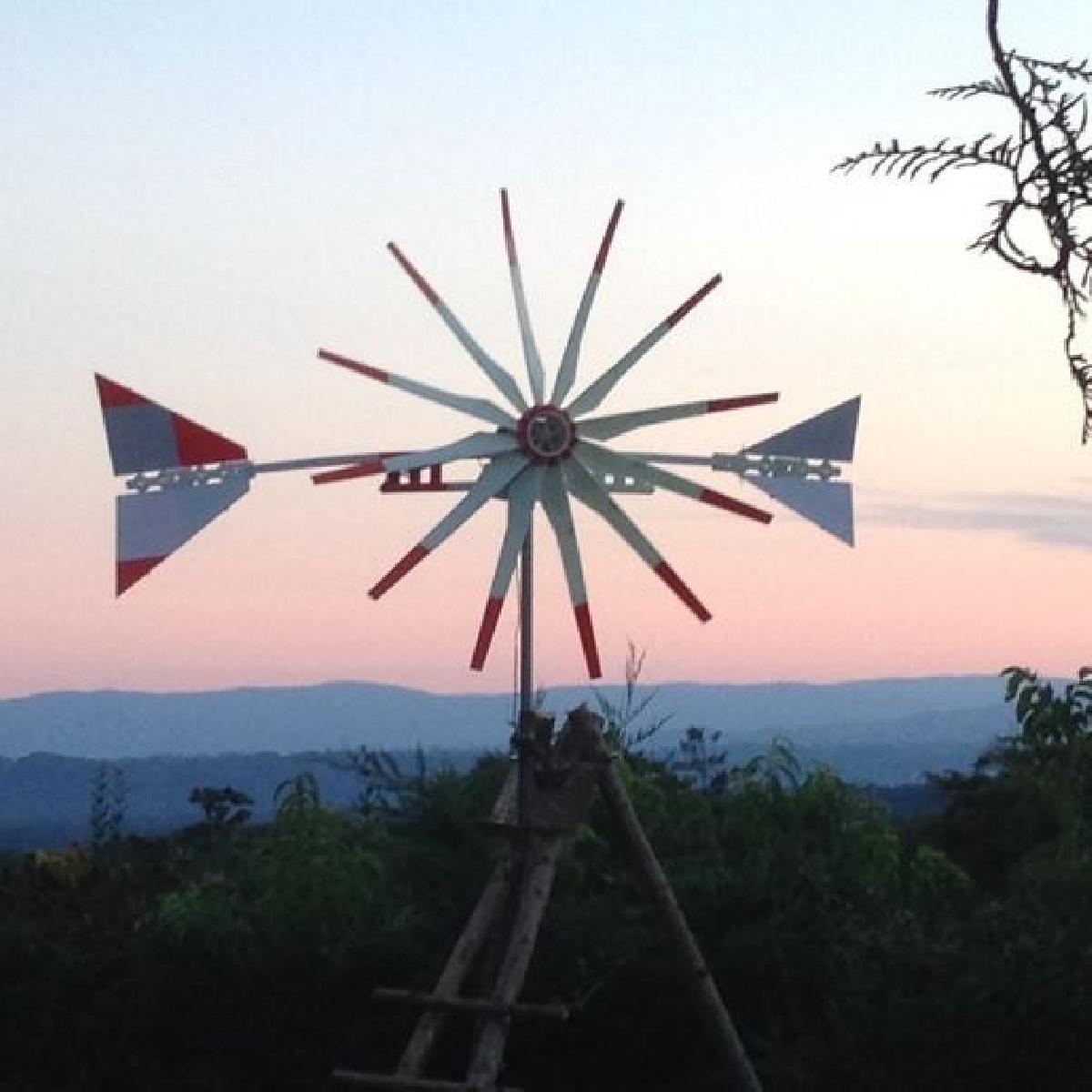

Conceito de Turbina Eolica HMS Windy One foi projetado para Impressora 3D. Ola, Este e o meu conceito de turbina eolica. Fui inspirado por este link para construir a minha propria. Originalmente, meu plano era publicar este design quando o terminasse quase, mas agora surgiu um desafio. Entao, comecei a adicionar o design ao Cults agora. Minhas ideias basicas eram: 1. construir todas as partes em 200x200x180mm 2. usar um motor Nema 17 (sobrando da minha impressora) como gerador. Outro motor deve ser possivel 3. seguranca contra tempestades 4. o design basico deve ter uma engrenagem 5. nao ter muitos tamanhos diferentes de parafusos 6. menos tempos de impressao geral/unidade 7. ajustavel em diferentes locais -> velocidade do vento 8. design forte o suficiente 9. carregar uma bateria de 12V Tentei a turbina do link acima, mas nao funcionou bem para mim. Meu problema foi que eu tive, na maioria das vezes, menos velocidade do vento -> acho que nao mais do que 3m/s (nao consigo dizer com certeza, nao tenho um anemometro...). Entao, decidi gerar minha propria helice por 2 argumentos. Pouca velocidade do vento e o tempo de impressao para uma lamina de helice (12h+). Voce pode ver a versao disso na ultima imagem. (3 laminas com a casa do gerador verde). Mas, no final, nao estou satisfeito com esta solucao e ainda nao gera o suficiente para carregar uma bateria de 12V. Fiz um duplicador de tensao apos o motor passo a passo. http://www.reuk.co.uk/Stepper-Motor-Voltage-Doubler-Circuit.htm Neste ponto, eu disse: eu crio meu proprio design completo. (isso foi aproximadamente ha 1 mes). Meu design basico esta quase acabado agora. Preciso fazer alguns detalhes. Agora, preciso imprimir e testar. Mas isso levara tempo. ~2 semanas ate agora. Tentei torna-lo o mais expansivel e ajustavel possivel. Sobre meu design agora: 1. 4 laminas – pode ser estendido ate 12 (como uma moinhos ocidental) ou talvez 2 maiores, mas isso nao e levado em consideracao por mim. O angulo de ataque pode ser ajustado. 2. Engrenagem ajustavel: relacao de engrenagem padrao de 1:1,7 ate 3 vezes. Tentarei com 3 vezes isso (nao sou um especialista em engrenagens. Por favor, me corrija se eu escrever algo errado) 3. O conjunto completo com engrenagem e motor pode ser completamente removido para manutencao ou reparo. 4. Fiz uma regulacao contra tempestades com um contrapeso e 2 bandeiras. Solucao comumente usada para design DIY com ate 9m de diametro. Espero que funcione para mim. 5. Parafusos mais usados M4x30, eixo principal de barra roscada M8, barra de bandeira M6, diametro de fixacao na parte inferior 22mm 6. O diametro pode ser feito em 950mm ou 1350mm. A distancia da bandeira pode ser ajustada de acordo com isso, mas e geralmente projetada para o diametro maior. Geral. Eu usei em meu design um fio impresso, engrenagem, conexao de parafuso,… O design da lamina e simples. Um design plano e mais rapido de imprimir e obtem uma superficie mais lisa se voce tiver uma cama aquecida. Em vez de imprimi-lo verticalmente com rotacao. Instrucoes, por favor, faca download do guia em PDF. Estou quase acabado agora. A helice esta girando. O pequeno motor Nema 17 gera 12V (veja a imagem). Esta estavel. Maravilhoso :) O motor nao e o melhor, com certeza, se alguem encontrar um bom gerador barato, sera muito melhor do que o NEMA 17. O espaco e suficiente para coloca-lo. Os buracos tambem estao preparados para a expansao do motor e engrenagem. Uma ideia alternativa e tambem usar correias em vez de engrenagens. Eu tambem enviei um video. https://youtu.be/hAoowl3r-Ps No final, preciso agradecer ao meu pai pelo suporte, foi um bom projeto de verao. Atenciosamente Semml Fim 02.08.2015 Atualizacao A impressao esta em andamento. Eu fiz algumas fotos detalhadas do design e enviei agora. Eu encontrei um ponto fraco e ele sera atualizado (fixacao da lamina na parte redonda) - 27.06.2015 Atualizacao O processo de impressao foi desacelerado por causa do desafio makeitfloat. Mas montamos alguns componentes agora. Estou com um pequeno problema no momento com o barulho da engrenagem. Estou tentando fazer um conjunto de engrenagem. Foto adicionada. - 02.07.2015 Atualizacao Eu enviei alguns arquivos agora por causa dos comentarios dos usuarios :) Isso inclui uma lamina principal mais forte e suporte (o suporte as vezes quebra ao apertar os parafusos). A helice e o cone para ela tambem estao incluidos. A helice foi projetada para ser montada em uma barra roscada M8. Espero conseguir terminar a tempo porque minha impressora quebrou durante o fim de semana. Instrucoes basicas adicionadas - 14.07.2015 Atualizacao Instrucoes basicas excluidas, PDF de instrucoes enviado. Primeiro rascunho!!! Video adicionado. A impressao esta em andamento, espero que a tempo :/ https://youtu.be/Uc-YiuEondI Fim - 30.07.2015 Atualizacao Foi um bom e um dia ruim hoje. Bom: eu montei muito. Ruim: sem vento para testar. :/ Algumas melhorias descobertas. Espero que eu possa imprimi-la amanha. Nova imagem enviada com a maior parte montada. Tentarei finalizar a regulacao contra tempestades amanha. Fim - 31.07.2015 Atualizacao 1 Arquivos STL enviados no arquivo zip. (inclui a estrutura do arquivo para melhor compreensao). Os arquivos STL que enviei ate agora, sao os mesmos do arquivo zip. Novo conjunto de desenhos PDF enviado com o modelo mais recente. Arquivo DWG da minha engrenagem. Fim - 02.08.2015 Atualizacao 2 Video enviado. Instrucoes enviadas. Modificacoes de descricao. Fim - 02.08.2015

Baixar
