Sobre o objeto 3D Computador Portatil Raspberry Pi

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

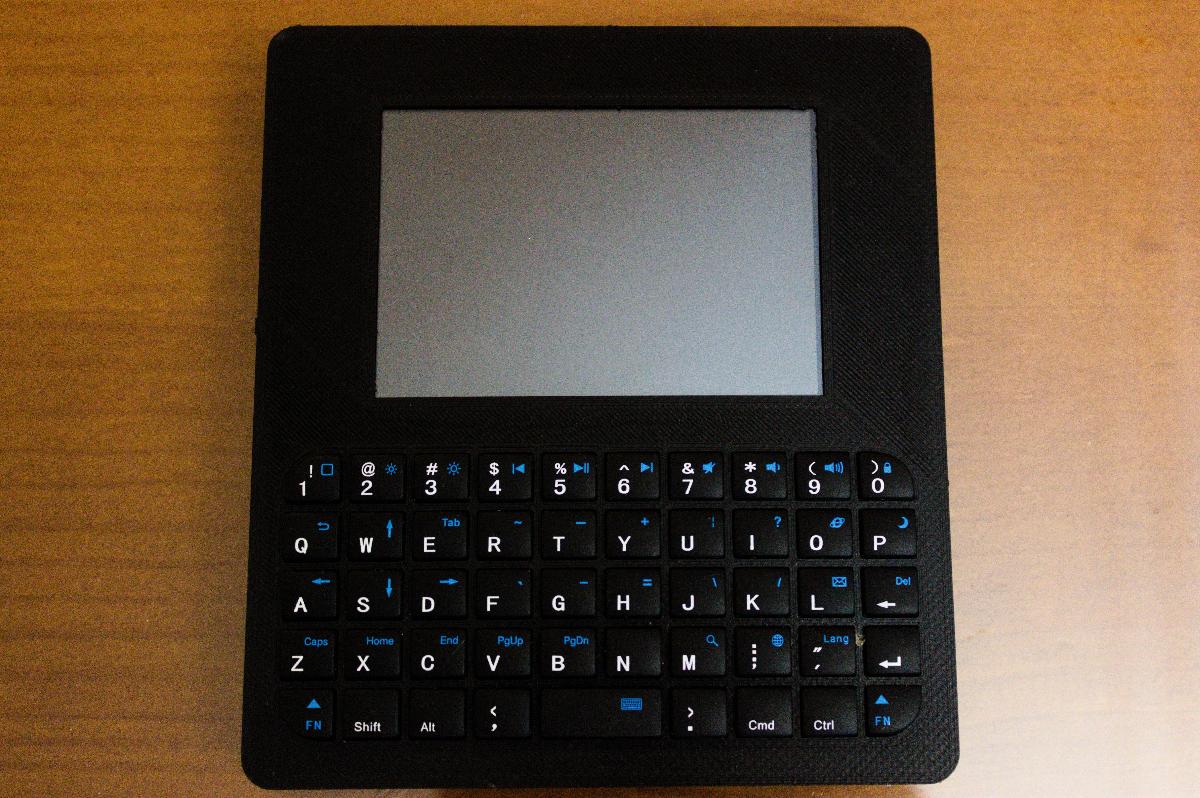

Computador Portatil Raspberry Pi foi projetado para Impressora 3D. Este computador inspirado no modelo criado pela N.O.D.E e feito em um raspberry pi zero. Ele e projetado com a ideia de programar, jogar jogos simples, executar alguns scripts fora de casa.Primeiro de tudo, gostaria de agradecer a N-O-D-E pela inspiracao.Anexo esta o video que me inspirou: https://youtu.be/SO4amBc0TbwComo nao havia arquivos explicando como fazer este dispositivo, criei uma versao propria, seguindo as linhas da N-O-D-E, mas com algumas modificacoes. Tambem criei o stl apropriado para poder imprimi-lo em 3D.As dimensoes dos meus dispositivos sao 127,3 mm x 115,5 mm x 16,5 mmComponentes: Para a montagem correta, e necessario exatamente o mesmo componente que estou colocando aqui:Raspberry pi zero-WTela LCD TFT 3.5 (https://es.aliexpress.com/item/32609751923.html)POWERBOOST 1000C (https://learn.adafruit.com/adafruit-powerboost-1000c-load-share-usb-charge-boost/overview)BATERIA 606090 (4000-4500mah)-TECLADO BLUETOOTH (https://es.aliexpress.com/item/4000083821318.html)-Cabo fino 0.22m^2 (Tenha um metro apenas para o caso)USB femea: https://es.aliexpress.com/item/32910073895.html-Parafusos m2 5-6mm de comprimento (x6)Porcas m2(x6)-Chave SS-12F44(1P2T): https://es.aliexpress.com/item/32954387518.htmlSoftwareRecomendo configurar o raspberry antes de montar. Para isso, voce precisa instalar :https://github.com/goodtft/LCD-show. Os comandos devem ser inseridos do terminal do raspberry pi.Para ver a tela, voce precisa escrever:sudo ./LCD35-showPara retransmitir por hdmi:cd LCD-show/sudo ./LCD-hdmiTambem recomendo emparelhar o teclado bluetooth antes de instala-lo, ja que e dificil pressionar o botao de sincronizacao depois.Prepare a montagem:E necessario dessoldar o GPIO da tela de 3,5 polegadas.Voce precisa cortar ao meio o conector JTS para ajustar (se voce for usar a porta, cuidado com a polaridade).O teclado deve ser desmontado. Alem disso, a bateria soldada a ele deve ser removida.O cabo que usei para a montagem dos circuitos foi 0,22mm^2. Se puder ser mais fino, talvez melhor, mas foi suficiente para mim.Notas da montagem:As porcas estao coladas nos buracos correspondentes (5 na parte de tras e 1 na frente). Isso foi feito para se encaixar perfeitamente. A cola que usei e Super-Cola. Despeje primeiro na superficie da peca impressa, evitando que a cola cubra o buraco.As pecas como o teclado, eu cole com silicone. Uma vez que os cabos foram soldados do GPIO do raspberry para o GPIO da tela, eu os prendi com silicone para evitar que fossem desconectados com movimentos inadequados.A bateria pode ser colada com fita adesiva dupla face, mas nao com silicone porque altas temperaturas podem danifica-la.Eletronica:Os pinos a serem soldados entre a placa do raspberry e o LCD sao 11 19 21 23 25 (GND); 2 (5V) 18 22 24 26. (igual em ambos). Observe que na tela, o pino quadrado e o pino 1 e o pino de cima e o pino 2. Deixo o diagrama do circuito em uma imagem. Espero que esteja claro o suficiente. Se parecer ruim, eu subi um pdf.Para adicionar o usb adicional, voce deve seguir outro esquema tambem adicionado como uma fotografia (O raspberry esta de cabeca para baixo).Sugestoes:Voce deve ter cuidado com o POWERBOOST 1000C porque, ao carrega-lo com um carregador de mais de 1A, ele superaquece muito, ate derreter o PLA 3D Fila. Para resolver esse problema, recomendo comprar um PLA 3D Fila mais termorresistente ou carrega-lo com uma intensidade de 0,2-0,4 Amperes (com um carregador adequado ou em locais com baixa amperagem, como o usb do PC). A opcao de carrega-lo com menos intensidade fara com que leve muito tempo para carrega-lo. Em versoes futuras, considerarei o uso do PowerBoost 500.

Baixar

O modelo 3D "Computador Portátil Raspberry Pi" é uma criação intrigante que combina hardware acessível e design prático, sendo ideal para entusiastas da programação e jogos simples. Inspirado pela N.O.D.E, este projeto utiliza um Raspberry Pi Zero-W como núcleo, oferecendo uma experiência portátil e versátil.

### Descrição Geral
O projeto foi desenvolvido com o objetivo de permitir a programação e a execução de scripts fora de casa, além de possibilitar jogos simples. As dimensões do dispositivo são compactas: 127,3 mm x 115,5 mm x 16,5 mm, tornando-o fácil de transportar.

### Componentes Necessários
Para a montagem do computador portátil, o autor listou uma série de componentes essenciais, incluindo:
- **Raspberry Pi Zero-W**
- **Tela LCD TFT de 3.5 polegadas**
- **PowerBoost 1000C** para gerenciamento de energia
- **Bateria 606090** (4000-4500mAh) para fornecimento de energia
- **Teclado Bluetooth**
- **Cabo fino 0.22mm²**
- **USB fêmea** para conectividade
- **Parafusos e porcas m2** para montagem
- **Interruptor SS-12F44(1P2T)** para controle de energia

### Preparação de Software
O autor recomenda que o Raspberry Pi seja configurado antes da montagem física. Para isso, ele sugere a instalação de um driver específico para a tela LCD e o emparelhamento do teclado Bluetooth previamente, já que o acesso ao botão de sincronização pode ser complicado após a instalação.

### Etapas de Montagem
A montagem envolve várias etapas técnicas, como desenroscar e cortar conectores, bem como dessoldar pinos do GPIO. Além disso, a adesão de porcas e outros componentes é feita utilizando colas apropriadas, assegurando que tudo permaneça no lugar durante o uso.

### Considerações Eletrônicas
O usuário deve atentar-se aos detalhes das ligações dos pinos entre o Raspberry Pi e a tela LCD, assim como aos cuidados necessários ao manipular o PowerBoost 1000C. O autor alerta que o dispositivo pode superaquecer com carregadores de mais de 1A, sugerindo uma carga mais baixa ou uma escolha de PLA mais resistente ao calor.

### Sugestões Finais
Por fim, o autor indica que aprimorará o design em versões futuras, considerando o uso de componentes que promovam melhor resistência térmica. O projeto é uma excelente oportunidade para aprender sobre eletrônica, programação e design 3D, unindo conhecimentos práticos com criatividade.

Esse projeto não só é um ótimo exemplo de uma combinação inteligente entre hardware e software, como também demonstra a importância da colaboração e da comunidade maker na criação e compartilhamento de conhecimentos.
