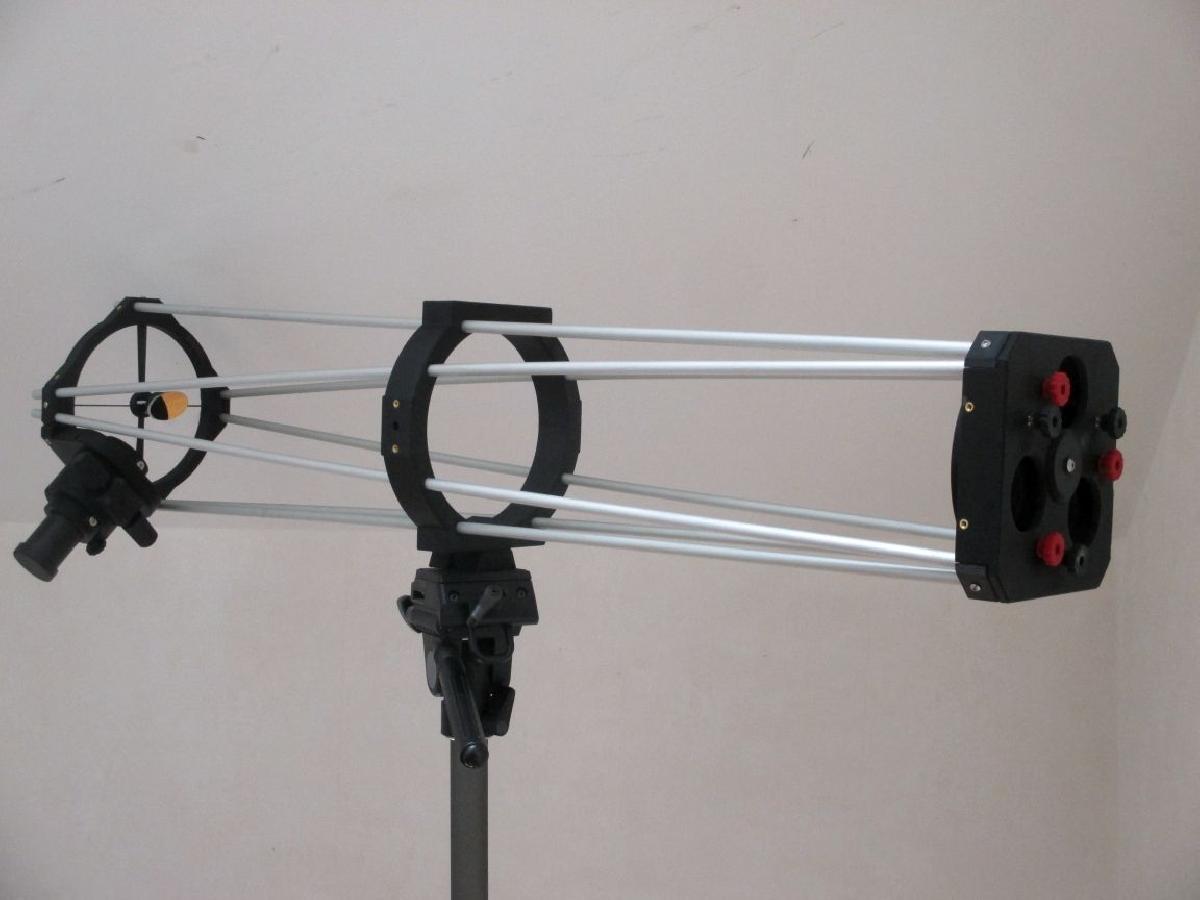

Complementos para telescopio newtoniano ultraleve.
Física e Astronomia
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Complementos para telescopio newtoniano ultraleve.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Complementos para telescopio newtoniano ultraleve. foi projetado para Impressora 3D. Este e um remix / adicao do telescopio de tubo truss newtoniano ultraleve - espelho principal de 114 mm (4,5 polegadas)(https://www.thingiverse.com/thing:5179005) por ScienceTechnology.Por favor, de todos os creditos e dicas a ScienceTechnology, o designer original deste telescopio.Instrucoes:Nova Base do Espelho:Esta peca troca a celula do espelho principal original.O objetivo de modificar a base original era obter uma colimacao mais precisa e facil. O principio e semelhante ao que voce pode encontrar em telescopios newtonianos da Skywatcher. O espelho principal e fixado com fita adesiva dupla face (folha 3M MP467, a mesma que voce tem para fixar heatbeds na impressao 3D) na peca MainMirrorAssembly.stl. O espelho e protegido por um anel (mainMirrorRing.stl) que tambem e colado na MainMirrorAssembly.stl.Voce vai precisar:cola plastica como Uhu Hart Kunststoff6 parafusos de pressao (3 vermelhos, 3 pretos), feitos de 6 partes impressas ThumbscrewM3.stl, 6 inserts M3x5x4mm, 6 parafusos ISO4762 M3x25mm6 molas 9,5 mm de diametro, 13 mm comprimidas, 21 mm nao comprimidas, 0,67 mm de espessura do fiomais 6 inserts M3x5x4mmMontagem:Pressione 3 inserts M3 na MainMirrorAssembly.stl e 3 na NewMirrorBase.stl.Para colimar o espelho principal, loosen os parafusos de pressao vermelhos um pouco e ajuste com os pretos. Fixe novamente os vermelhos. Isso e muito util com um colimador a laserNovo Focador:Remix do Focador ABSDBS-8" (https://www.thingiverse.com/thing:2658607) para adaptar esse focador no "telescopio de tubo truss newtoniano ultraleve - espelho principal de 114 mm (4,5 polegadas)". Voce precisara de todas as partes do original, exceto a nova peca adaptadora NewFocuser.stl.A vantagem e um ajuste mais facil e fino do foco.Para chegar exatamente ao ponto de foco, e necessario usar parafusos ligeiramente mais longos no ajuste do espelho secundario.Capa:Capa facil de fixar com suportes magneticos.Voce vai precisar:1x parafuso de pressao estriado (imprimido)1x inserto de latao M4x6x6 mm1x parafuso ISO4762 M4x12 mm4x imas de Nd 6x3 mmDerreta o inserto de latao na parte do parafuso de pressao. Rosqueie o parafuso M4 e fixe-o com um pouco de trava de rosca. Enrosque o parafuso de pressao na capa.Cole os imas nos furos da capa. Os imas devem se encaixar nos parafusos na parte new_mirror_base.stlMarcador Central:O marcador central ajuda a marcar o centro do espelho principal. Use uma caneta permanente para desenhar um circulo para a colimacao.Isencao de Responsabilidade: Testei as coisas descritas e funcionaram para mim. Use as instrucoes e metodos por sua conta e risco.
