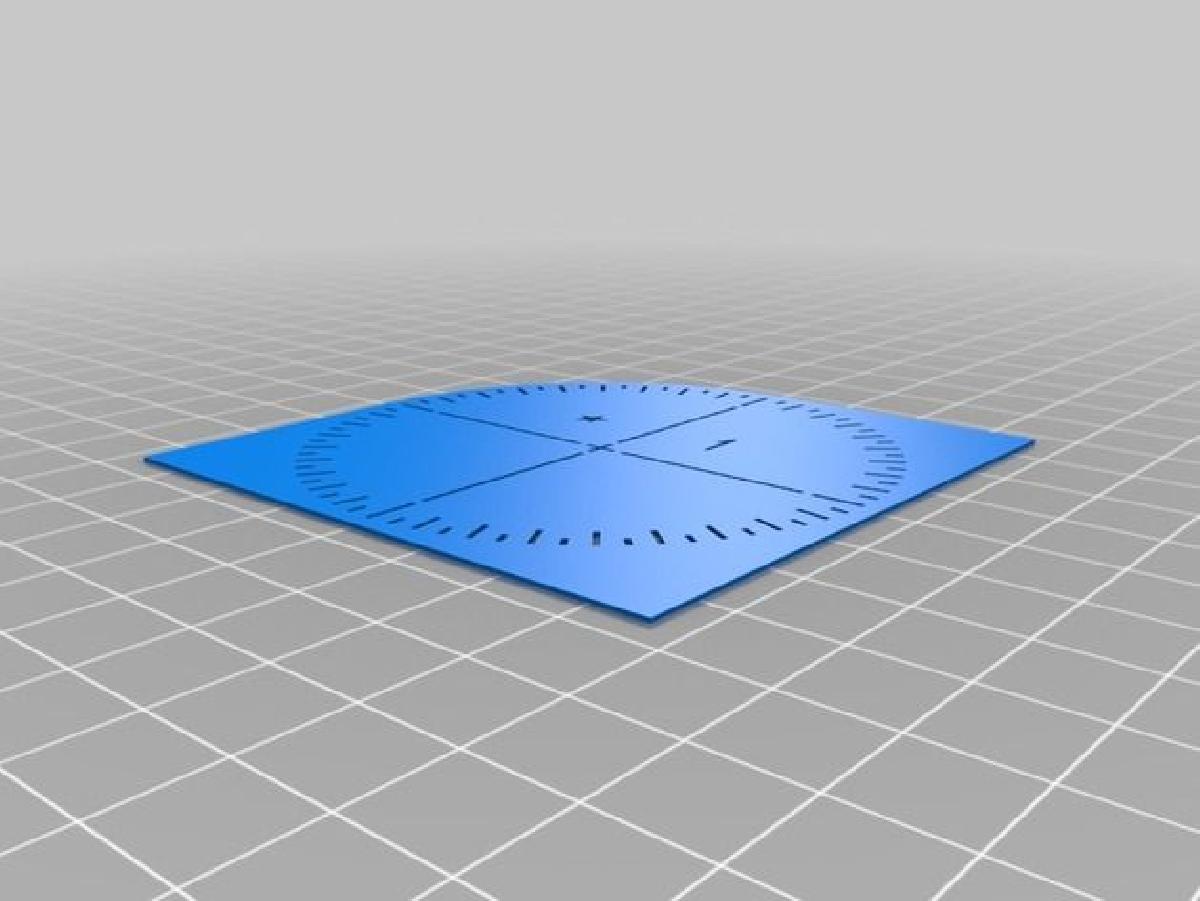

Compass Rose Mapa Estêncil v1.1

Desporto e Ar Livre

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Compass Rose Mapa Estêncil v1.1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Compass Rose Mapa Estêncil v1.1 foi projetado para Impressora 3D. Alguns mapas nao parecem ter o suficiente, ou as vezes qualquer rosa-dos-ventos, talvez eles tenham apenas direcoes cardeais ou uma grade, mas nenhuma informacao sobre declinacao magnetica, agora voce pode facilmente adicionar quantas rosas-dos-ventos quiser, de forma precisa com este estencil e uma caneta Sharpie de ponta fina. Isso e muito importante se voce estiver navegando com mapa e bussola ou usando marcos em um mapa para tentar nao se perder ou se reorientar.Isso foi inspirado ao ver um grafico de evasao americano, um mapa militar para pilotos abatidos ou soldados isolados, que nao apenas possui varias formas de navegacao e varias rosas-dos-ventos em cada lado, mas tambem informacoes sobre sobrevivencia locais e gerais, instrucoes de como usar equipamentos de sobrevivencia levados e primeiros socorros; ate mesmo taxas de deriva atuais no mar.Este e um arquivo .scad para compilar um estencil de rosa-dos-ventos personalizavel no OpenSCAD para canetas de ponta de 0,4-0,5 mm, compilando opcoes para estenderlinhas cardeais e meio transferidor para uso com reguas paralelas (depois vire-o e alinhe-se para fazer a segunda metade da rosa). Tambem inclui o que imagino serem as opcoes de saida de arquivo STL mais comumente desejadas que as pessoas podem escolher para acelerar a impressao para aqueles que nao estao familiarizados com o OpenSCAD. Mesmo um novato deve ser capaz de seguir meus comentarios, desde que entenda como comentar ou descomentar linhas de codigo. Voce pode mudar o tamanho dos 'raios' e alternar para milesimos ou o que for necessario, pois voce tem o codigo-fonte anotado facil de modificar.Circulo de 60 mm com rosas que se estendem 32 mm nas linhas de 5 graus, 34 mm as de 10 graus e 36 mm opcionais nos pontos cardeais ou linhas cardeais de 64mm x 64mm pela rosa-dos-ventos.Eu queria isso para adicionar rosas-dos-ventos em todos os meus mapas, incluindo mapas polimericos a prova d'agua e resistentes a rasgos da National Geographic Adventure e Reise Know How. Qualquer area de agua aberta ou area inutilizavel sem muitas mudancas topograficas e um local perfeito para adicionar uma rosa-dos-ventos.Use extrema cautela para notar a grade do mapa e se ela aponta para o norte verdadeiro ou magnetico. Depois de aplicar a rosa-dos-ventos, certifique-se de adicionar uma linha de declinacao magnetica com uma regua, marque sua seta do norte verdadeiro com uma estrela de cinco pontas. Eu atualizei (v1.1) o estencil com essas marcas.Por enquanto, estarei imprimindo em ABS, mas acho que enviarei por e-mail para um amigo que pode imprimir tanto um estencil meio quanto redondo em policarbonato claro (translucido). Eu reduzi a espessura para 0,5 mm (v1.1) para economizar plastico e facilitar a limpeza. Isso me faz desejar ter uma cortadora a laser, pois acredito que seria perfeito para fazer esses estencil.CAUTELA: Use extremo cuidado para alinhar corretamente esta rosa-dos-ventos ou ao fazer outras mudancas em um bom mapa. Uma falha em faze-lo pode levar voce ou outra pessoa a se perder ou pior, talvez ate 50-100 anos no futuro. Entao, tenha cuidado e leve seu tempo, talvez ate mesmo tire um azimute entre dois marcos em seu mapa e verifique online e com um transferidor em seu mapa. Datze sua declinacao e observe o angulo em relacao ao verdadeiro, ja que ha derivas ao longo dos anos, especialmente nas areas mais afetadas onde a informacao e mais importante.v1.1Adicionei um estencil de Estrela (gracas a Juan Gonzalez-Gomez (Obijuan) [email protected], que esta sob a GPL) http://www.thingiverse.com/thing e um estencil de seta para marcar o norte verdadeiro e magnetico. Tambem enlargei o tamanho da linha para 0,7 mm, uma vez que minha primeira impressao era bastante estreita. Fiz a espessura do estencil 0,5 mm. Mudei todas as linhas para que se estendessem para dentro em diferentes comprimentos a partir de um circulo de 68 mm, em vez de irradiar a partir de um circulo de 62 mm com uma cruz cardinal dentro.Agora estou pensando que seria divertido tambem ter um conjunto de estencil de estrelas-guia do norte com Cassiopeia, Ursa Maior e Menor, talvez tambem algumas guias da imaginaria 'estrela do sul' para uso na navegacao celeste do hemisferio sul tambem.(atualizacao) Aqui esta o estencil do diagrama do guia Polaris http://www.thingiverse.com/thing:1709126Por outro lado, estou aprendendo que a serigrafia e uma impressora a laser podem ser mais faceis do que tudo isso. Ainda assim, em um caso onde voce tem uma impressora 3D e nada para serigrafar, isso e otimo, e o estencil pode durar decadas em uma gaveta de mesa, pronto para uso rapido com uma caneta ou lapis.

Baixar
