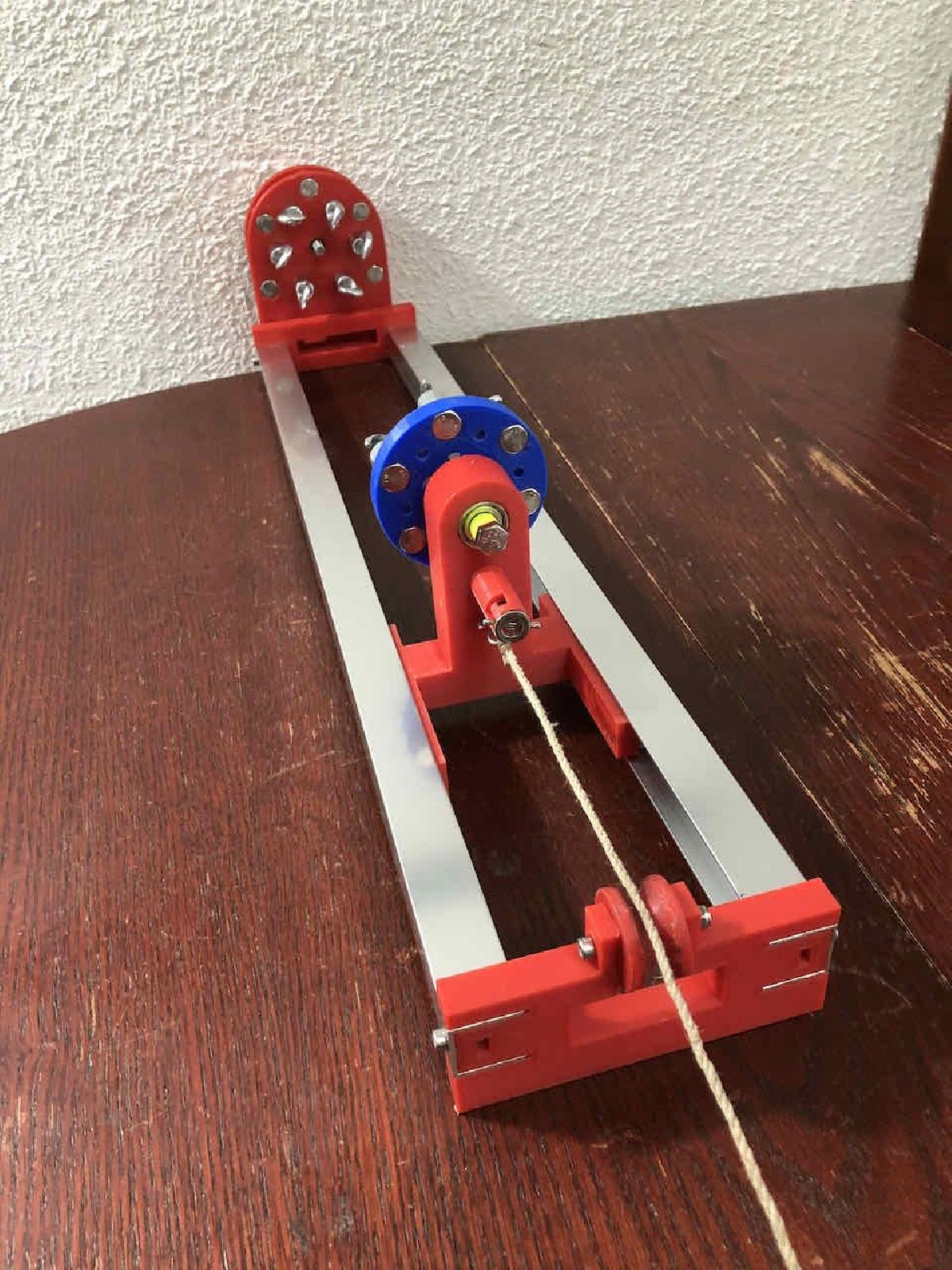

Colchadora de cabos
Passatempo
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Colchadora de cabos
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Colchadora de cabos foi projetado para Impressora 3D. Os engrenagens tem um diametro central inferior a 6mm para que se faca rosca M6 com macho de roscar. Assim, ficam apertados contra o eixo interno dos rolamentos e solidarios com seus eixos feitos com os parafusos. Se nao for assim, deveriam ter encaixes tanto os eixos (parafusos) quanto as engrenagens para que girem solidarios. Dependendo do ajuste da impressora, as medidas podem variar e sera necessario fazer algum ajuste nas pecas. No meu caso, reviso todos os furos para sua medida exata e, para fechar o conjunto de engrenagens, faco com que ao fechar nao apertem demais as engrenagens aos rolamentos, para o qual se rebaixam na parte cilindrica de forma que ao fechar com os parafusos nao fique forcado o movimento das engrenagens contra os rolamentos de cada extremo. Os engrenagens tem uma relacao de 1:2, para cada volta do eixo central o resto da 2 voltas. Em principio, tinham um Modulo de 1 que implica o mesmo diametro primitivo que numero de dentes, mas como minha impressora os faz um pouco maiores, ao final os deixei no mesmo numero de dentes (32 e 16) e diminui seus diametros para que fiquem com um Modulo de 0,98. A relacao entre o Modulo de um engrenagem, seu diametro primitivo (como se fosse uma roda sem dentes) e o numero de dentes e Modulo = Diametro primitivo dividido pelo numero de dentes.
