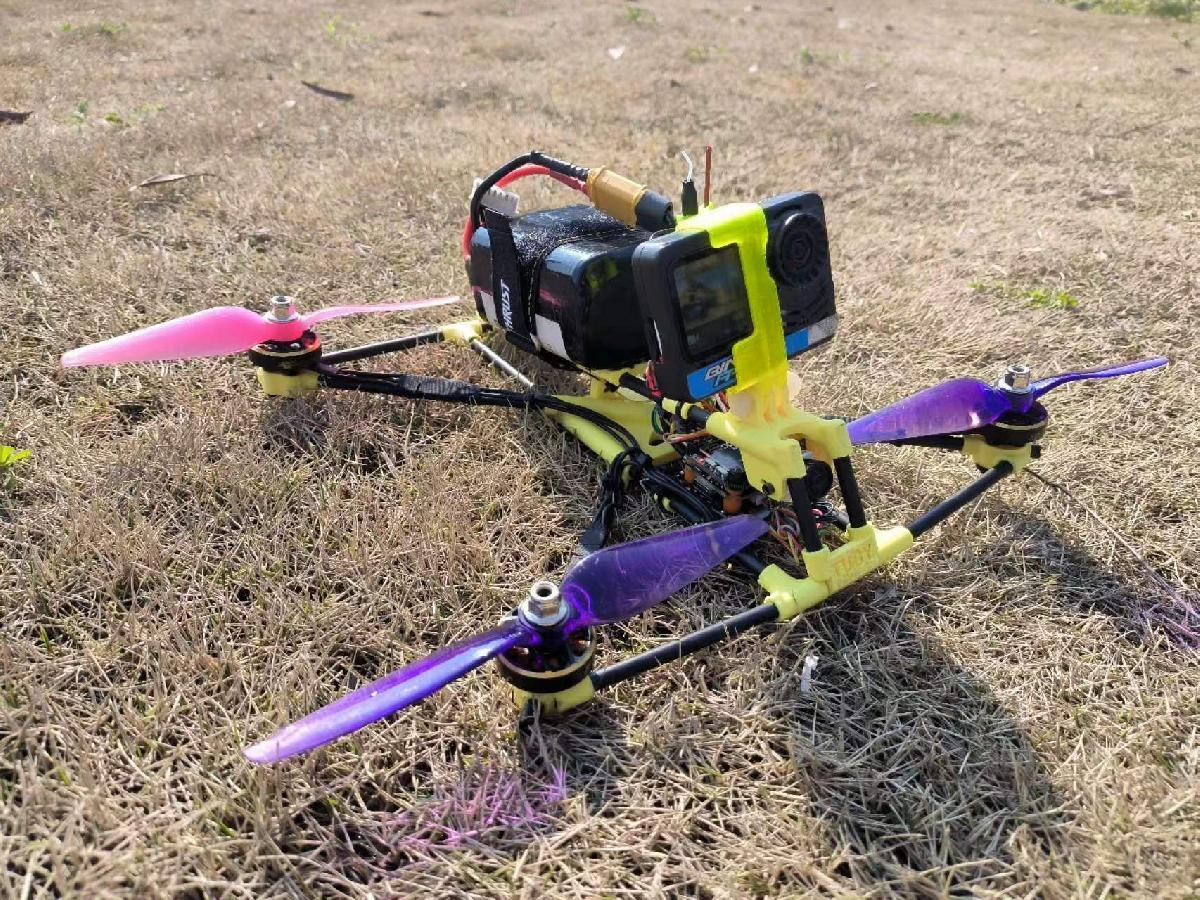

CNCLess Ultra Light Tubular 6’ Frame FPV de Medio Alcance

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D CNCLess Ultra Light Tubular 6’ Frame FPV de Medio Alcance

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

CNCLess Ultra Light Tubular 6’ Frame FPV de Medio Alcance foi projetado para Impressora 3D. Eu quero projetar um frame FPV de 6 polegadas super leve, mas rigido. Inspirado pelos designs da Eyefly, acredito que utilizar materiais como tubos de carbono e pecas impressas em 3D, que nao necessitam de usinagem CNC, e uma abordagem muito inteligente e a melhor maneira de permitir que todos desfrutem de um frame FPV de alto desempenho e baixo custo.O frame utiliza tubos de carbono leves de 5 mm e adota um design pre-tensionado para alcancar rigidez suficiente. Atraves da validacao de voo, este drone efetivamente suprime vibracoes em baixas rotacoes e nao exibe efeito de jello na faixa de media a alta rotacao. Com uma bateria de 850mAh 6S LiPo, ele alcanca aproximadamente 9 minutos de tempo de voo, enquanto com uma bateria 6S 5000mAh 21700, o tempo de voo pode exceder 35 minutos. A 35% de throttle, a velocidade de cruzeiro pode ser mantida em 50 km/h, tornando-o bem adequado para voos de media a longa distancia.Especificacoes do Frame:Suporte do Motor: 12mm x 12mmPilha do Controlador de Voo: 20mm x 20mmTransmissor de Video: 20mm x 20mmCamera: 19mmPeso: 55gPara a instalacao do frame, consulte os seguintes diagramas para instalar as pecas impressas. Por favor, use tubos de carbono redondos 5x4 3K. Apos completar todas as etapas de montagem, e necessario usar cola instantanea ou resina epoxi para unir as partes impressas com os tubos de carbono.Comprimento do TuboInstalacao do Frame PrincipalInstalacao da Capa
