CNC para PCB Modelo 2

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

CNC para PCB Modelo 2

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D CNC para PCB Modelo 2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

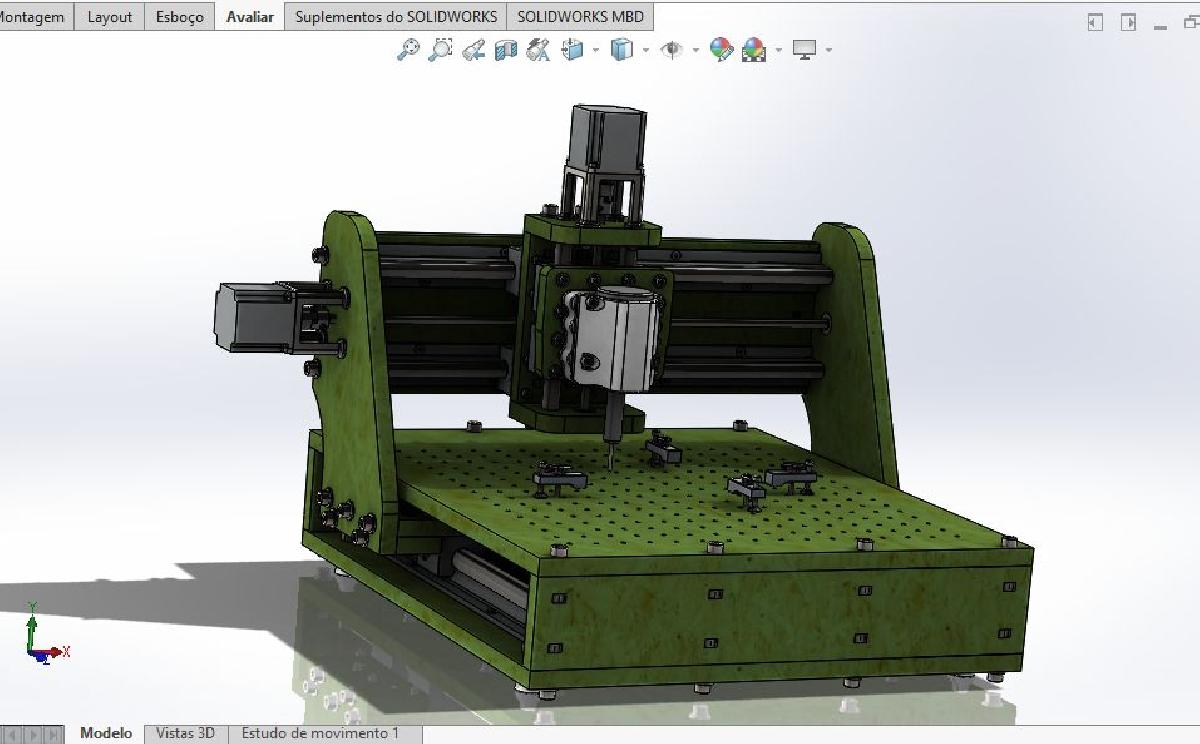

CNC para PCB Modelo 2 foi projetado para Impressora 3D. Fresadora para confeccao de placas de circuito. Estrutura em MDF cortado em CNC ou laser. Movimentacao por motores de passo NEMA 23 Spindle de 300w. BOM: "Nº DO ITEM" Nº DA PECA ESPECIFICACAO DESCRICAO QTD. 1 Base 2 2 Lateral Base 2 3 ISO 10673-9.3-S S - 10 30 4 ISO 4762 M8 x 45 - 28N M8 X 45 38 5 ISO - 4034 - M8 - N M8 38 6 GuiaY Direita 2 7 FootBase 4 8 "ISO 4014 - M10 x 45 x 26-N" M10 X 45 4 9 ISO - 4034 - M10 - N M10 4 10 "socket countersunk head screw_iso" M5 X 30 16 11 ISO 10673-5.5-S S - 6 16 12 ISO 10511-M5-N M5 16 13 EixoX1 2 14 ReforcoBraco 2 15 ISO 10673-4.55-S S - 5 18 16 ISO 4762 M4 x 40 - 20N M4 X 40 8 17 ISO 10511-M4-N M4 8 18 EixoX2 2 19 SBR20 Aberto Single 50mm 4 20 Regular LW 0.25 32 21 ISO 4762 M6 x 25 - 25N M6 X 25 16 22 GuiaX Direita 2 23 SuporteCastanha TR8 2 24 "Castanha TR8 Poliamida" 3 25 Regular LW 0.19 8 26 ISO 4762 M4 x 25 - 25N M4 X 25 12 27 ISO - 4032 - M4 - W - N M4 8 28 RoscaXY8mm 2 29 Nema 23 3 30 EspacadorNema23 50mm 3 31 ISO 4762 M4 x 20 - 20N M4 X 20 12 32 AcopladorA5mm 8mm 3 33 AcopladorA5mm 1/4' (6,35mm) 3 34 AcopladorB5mm 3 35 ISO 4762 M3 x 8 - 8N M3 X 8 6 36 Rolamento 6 37 EixoZ1 1 38 EixoZ3 2 39 SBR16 Aberto Single 45mm 4 40 BarraZ 2 41 Regular LW 0.216 16 42 ISO 4762 M5 x 25 - 25N M5 X 25 16 43 RoscaZ8mm 1 44 ISO 4762 M4 x 30 - 20N M4 X 30 2 45 ISO 4762 M4 x 35 - 20N M4 X 35 14 46 EixoZ2 1 47 SBR16 Fechado Single 45mm 4 48 ISO 4762 M5 x 30 - 22N M5 X 30 16 49 Arm 4 50 Backing 4 51 Borboleta 4 52 Spindle 1 Acompanha arquivo fonte em Solidworks 2016.
