Sobre o objeto 3D CNC para PCB

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

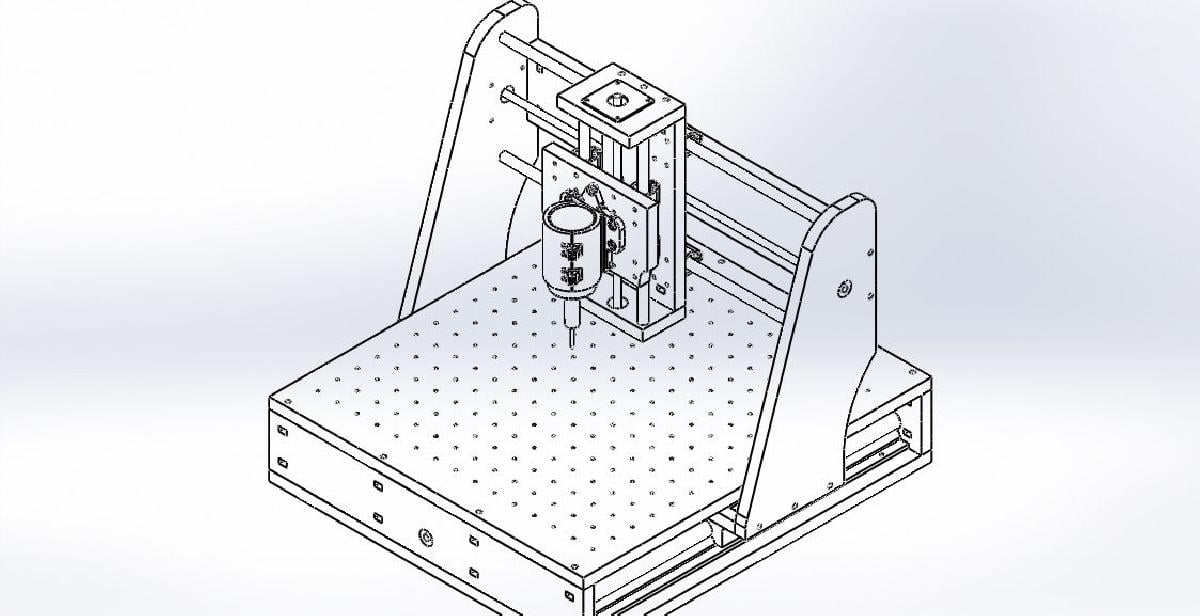

CNC para PCB foi projetado para Impressora 3D. Fresadora para confeccao de placas de circuito. Estrutura em MDF cortado em CNC ou laser. Movimentacao por motores de passo NEMA 23 Spindle de 300w. Acompanha arquivo fonte em Solidworks 2016 e Corel.

Baixar

O arquivo "CNC para PCB" se refere a um projeto de fresadora, especificamente projetada para a fabricação de placas de circuito impresso (PCBs). Esse modelo 3D oferece um design que pode ser utilizado para a impressão em uma impressora 3D e é uma excelente opção para aqueles que desejam criar suas próprias fresadoras de forma personalizada e otimizada.

### Detalhes do Modelo:

- **Estrutura**: A fresadora possui uma estrutura robusta feita de MDF (Medium-Density Fiberboard), que pode ser cortada utilizando tecnologias de CNC (Controle Numérico Computadorizado) ou laser. O MDF é um material popular na construção de máquinas e protótipos devido à sua boa relação de custo e facilidade de manuseio.

- **Movimentação**: A movimentação do cabeçote da fresadora é realizada por motores de passo do tipo NEMA 23, conhecidos por sua precisão e capacidade de fornecer torque adequado, permitindo cortes e gravações detalhadas nas placas de circuito.

- **Spindle**: O projeto inclui um spindle de 300 watts, que é capaz de realizar cortes em diferentes tipos de materiais, incluindo FR-4 (o material mais comum para PCBs). A potência do spindle assegura que a fresadora consiga operar em uma variedade de condições e aplicações.

### Arquivos Inclusos:

O autor do arquivo também fornece arquivos fontes em **SolidWorks 2016** e **CorelDRAW**, que são ferramentas bastante utilizadas para modelagem 3D e design gráfico, respectivamente. Isso permite que usuários tenham acesso a arquivos editáveis, possibilitando personalizações e ajustes conforme necessidades específicas.

### Aplicações:

Esse modelo é ideal para hobbyistas, engenheiros e pequenos fabricantes que desejam explorar a fabricação de PCBs de forma direta e econômica. A fusão das tecnologias de fresagem com a impressão 3D apresenta uma maneira inovadora de criar protótipos e produtos eletrônicos no conforto de casa ou em um pequeno estúdio.

### Conclusão:

A fresadora "CNC para PCB" representa uma solução prática e acessível para a confecção de placas de circuito impresso, combinando um design funcional com a flexibilidade de edição através dos arquivos fornecidos. É uma ótima oportunidade para aqueles que buscam um projeto de DIY (faça você mesmo) e desejam aprofundar seus conhecimentos em eletrônica e fabricação.
