Sobre o objeto 3D CNC dobravel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

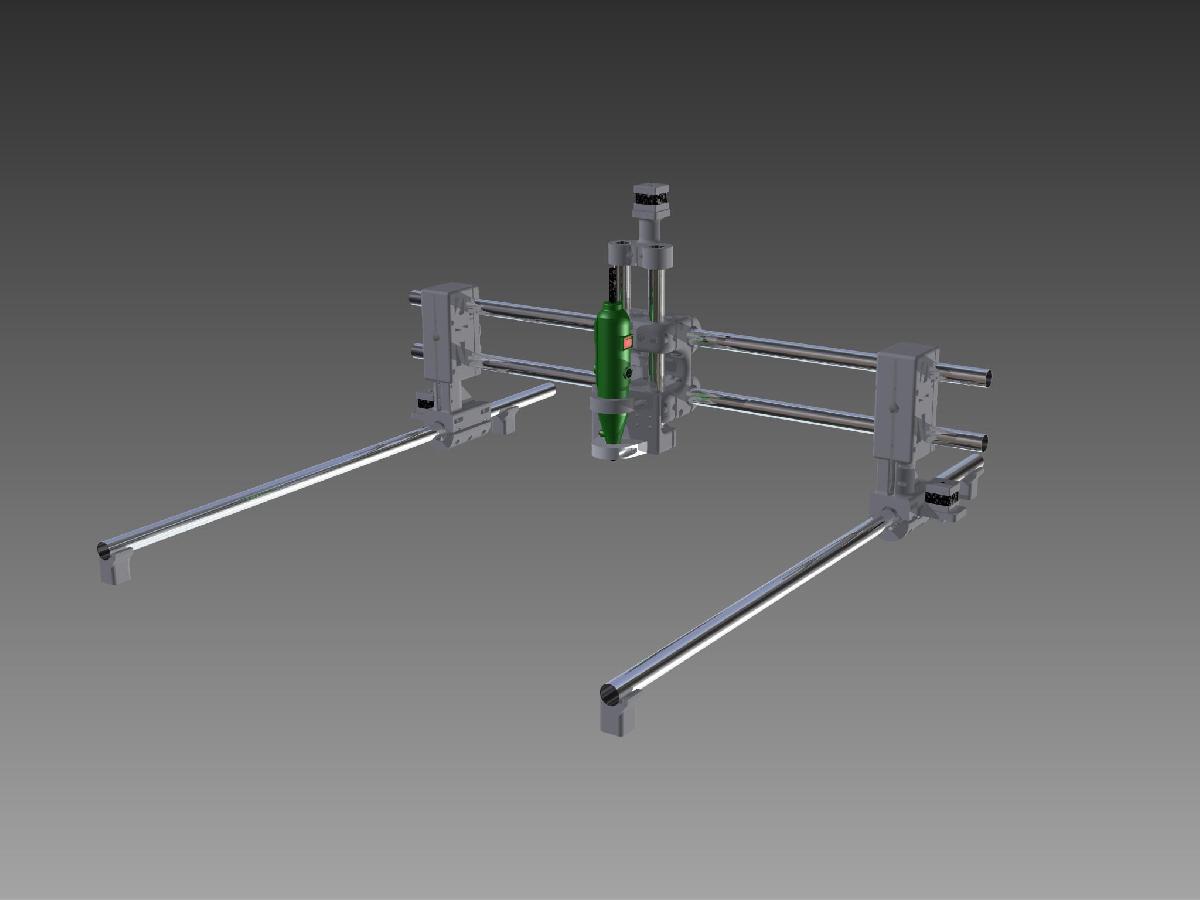

CNC dobravel foi projetado para Impressora 3D. Este e um projeto de Fresadora CNC Dobravel. A ideia era fazer uma maquina CNC com espaco de trabalho totalmente ajustavel. Voce pode coloca-la na sua mesa da cozinha e fazer alguns ornamentos nos cantos ou pendura-la na porta da sua frente e gravar o endereco da sua casa e, apos terminar o seu trabalho, voce pode desmonta-la facilmente e esquecer que precisa de um espaco extra para uma grande e pesada maquina CNC :)O que voce precisa para construi-la:2x gate_holder.stl2x main_gate_holder.stl2x cover_slider_Y.stl1x main_slider_Y.stl1x main_slider_Y_MiR.stl1x XZ_cross.stl1x SliderX_1.stl2x Slider_Z.stl1x Z_spindle_holder.stl1x Z_engine_holder_stl2x butterfly.stl4x support.stlDepende do spindle que voce tem (eu tenho uma fresadora manual Verto de 135W barata)1x holder_vero.stl1x holder_verto_2.stlA parte do suportes do spindle tem muitos furos. E possivel usa-la com diferentes spindles, lasers ou extrusoras.Voce tambem precisa:5m de tubo 25mmx1mm (4x1m, 2x0,3m e 2x0,19m)300mm de barra roscada M6.36x 626zz rolamento de esferas (6x19x6)6x 624zz rolamento de esferas (4x13x5) para correia dentada2x rolamento de empurrao F6-14M (6x14x5) para o eixo Z3,5m de correia dentada GT2 6mm3x polias GT2 de 20 dentes4x motores de passo de 42mmx42mm 0,5Nm com eixo de 5mm1x acoplador de eixo CNC (5mm/6mm)4x pequenos grampos de barraParafusos: (cilindricos, parafuso de cabeca sextavada)12x M6x208x M6x304x M6x408x M6x452x M5x154x M5x204x M5x258x M5x352x M5x402x M5x454x M5x504x M5x6016x M3x12Pequena cabeca Philips:6x M4x25cabeca sextavada:2x M5x5033x Porcas M632x Porcas M56x Porcas M4Tive alguns problemas com os suportes do portao principal escorregando e usei lixa colada a uma pequena parte do suporte do portao como na foto.Para travar a correia dentada, usei pequenos pedacos de grampos plasticos cortados.Usei GRBL com Arduino nano e 3x StepSticks para acionar minha maquina.Aqui voce pode assistir o filme dos testes :)https://youtu.be/5AQQKVzxxB02016-02-08Atualizado Z_spindle_holder.stl - agora esta mais rigido :)2017-03-30Ha tantas perguntas nos comentarios e nas mensagens privadas sobre redesenhar algo para se ajustar as suas pecas que decidi compartilhar o projeto do Inventor no Google Drive:https://drive.google.com/drive/folders/0B-ExPzdxcHOwV0o4eWRkbkVDdXc?resourcekey=0-PbTebK7kT22MLuvQNyNjRA&usp=sharing

Baixar

O arquivo "CNC dobrável" é um projeto interessante de fresadora CNC que se destaca pela sua versatilidade e pela proposta de um design compacto e ajustável. Este modelo busca atender tanto hobbistas quanto profissionais que necessitam de uma máquina CNC mas dispõem de espaço limitado.

### Descrição e Funcionalidade
A ideia central por trás desse projeto é permitir que a fresadora seja facilmente montada e desmontada, o que a torna ideal para uso em ambientes pequenos, como uma mesa de cozinha ou uma porta de entrada. Após finalizar o trabalho, o usuário pode desmontá-la e armazená-la sem a necessidade de dedicar um espaço permanente para uma máquina de grande porte.

### Componentes Necessários
Para construir a fresadora, o autor lista uma série de arquivos STL essenciais, como:
- **Gate Holders & Main Holders**: Estruturas que permitem a movimentação dos eixos.
- **Sliders & Spindle Holders**: Peças que suportam os eixos e os mecanismos de gravura e corte.
- **Butterflies & Supports**: Elementos de conexão e suporte estrutural.

Dependendo do eixo de fuso que se possui, é possível utilizar peças adicionais como os holders específicos para diferentes modelos.

Além das peças impressas, o projeto requer uma lista de materiais, incluindo tubos, barras roscadas, rolamentos e correias, que são fundamentais para a montagem e funcionamento da fresadora. Os motores de passo são mencionados como componentes cruciais para garantir a precisão e o controle da máquina.

### Montagem e Ajustes
O autor também compartilha sua experiência com ajustes e modificações. Por exemplo, ele teve problemas com suportes deslizantes e resolveu isso utilizando lixa para aumentar a fricção e o controle durante o movimento. Além disso, para travar a correia dentada, foram usados pedaços de grampos plásticos, mostrando uma abordagem prática e adaptável.

### Software e Controle
Para operar a fresadora, o autor utilizou o GRBL com um Arduino Nano e StepSticks - uma combinação comum entre entusiastas de CNC para controle de máquinas, que permite a programação e controle preciso dos motores.

### Recursos Adicionais
O autor também disponibiliza um link para um vídeo no YouTube onde é possível ver a fresadora em ação e um link para um projeto compartilhado no Google Drive, permitindo que outros usuários possam fazer alterações e personalizações de acordo com suas necessidades.

### Conclusão
O projeto "CNC dobrável" é um excelente exemplo de como a tecnologia de impressão 3D e a mecânica podem se unir para criar soluções personalizadas e práticas. Com as informações e recursos fornecidos, tanto iniciantes quanto experientes podem se aventurar na construção de sua própria fresadora CNC compacta.
