CNC de 4º eixo do homem pobre.
Vario
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D CNC de 4º eixo do homem pobre.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

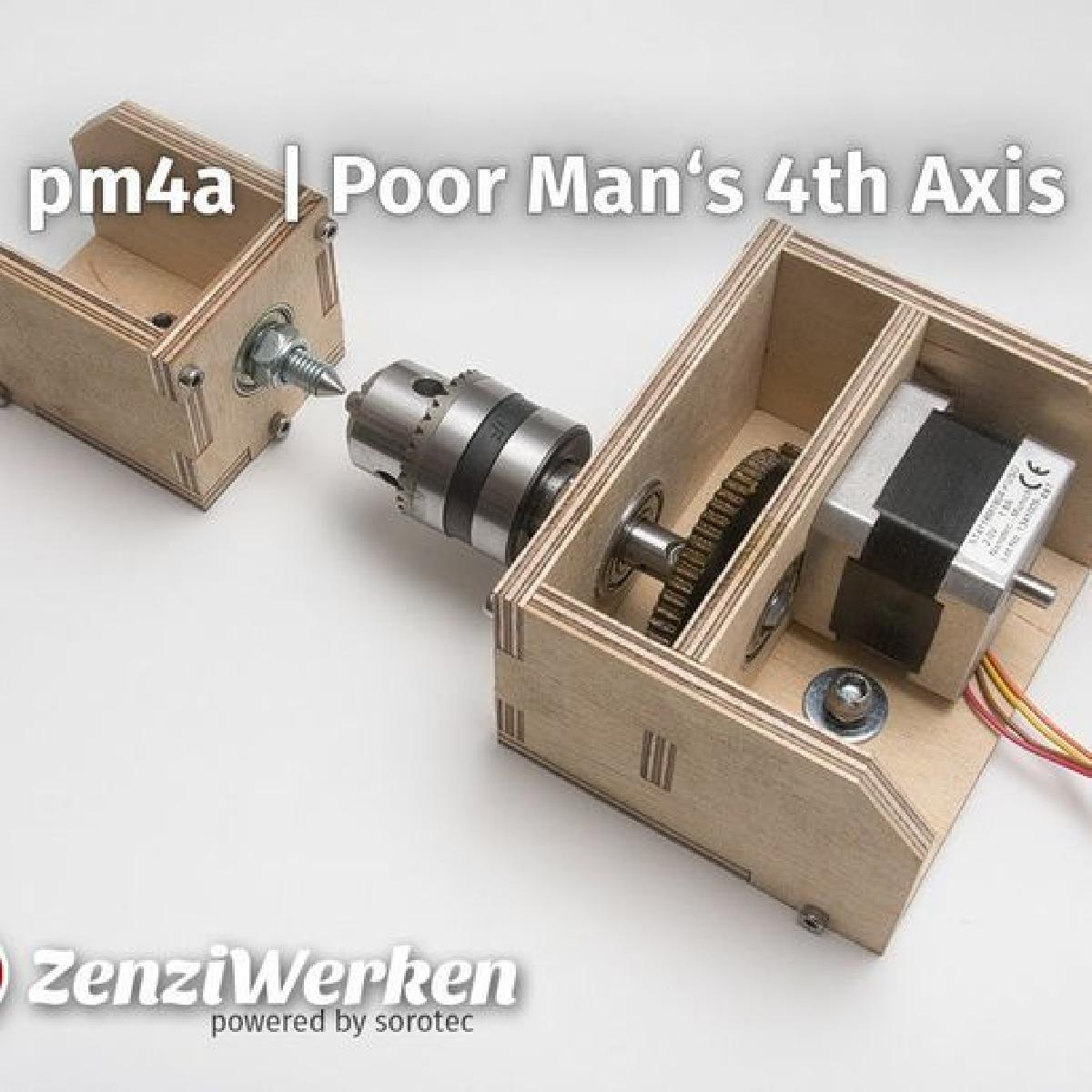

CNC de 4º eixo do homem pobre. foi projetado para Impressora 3D. Para dar aos pneus dos meus modelos de carros um toque final, eu estava pensando em usar um 4º eixo para gravacao rotativa. Devido a ideia vaga, ao intenso investimento e as rigorosas exigencias de software, nao consegui um conjunto profissional de 4º eixo. Foi util que eu tivesse um motor de passo (que troquei do meu eixo Y) e um pequeno mandril sobrando. Entao, projetei o *pm4a*. Esta construcao foi feita em uma maquina CNC de mesa da [Stepcraft](https://www.zenziwerken.de/my-cnc) com compensado de betula de 6,5 mm para o corpo e um pouco de Pertinax de 5 mm para os engrenagens, usando uma fresadora de lingua espiral de 1,2 mm. Alem disso, utilizei * 2 rolamentos de esferas Tipo 6000ZZ (10 x 26 x 8 mm) * 1 rolamento de esferas Tipo 608ZZ (8 x 22 x 7 mm) * mandril pequeno (10 mm 3/8'' x 24 UNF) com adaptador SDS-Plus * motor de passo NEMA17 * um parafuso de maquina M8 afiado e uma porca autoblocante (para o tailstock) * alguns parafusos de maquina M3 As duas engrenagens tem dentes cicloidais (redondos) bastante incomuns, o que me ajudou a criar dentes menores, porque eles nao tem cantos. De outra forma, o tamanho dos dentes teria sido limitado pelo diametro da ponta de fresagem. O motor e acionado conectando-o ao driver de passo do eixo X. Desta forma, a maquina nao se movera lateralmente, mas sim a peca de trabalho. A distancia de deslocamento para uma revolucao e calculada dependendo do diametro da peca de trabalho dividido pela reducao de engrenagem de 6:1. Por exemplo, meus pneus tem 40 mm de diametro. Assim, a circunferencia e 40 mm x π (3.1415) = 125,66 mm / 6 = 20,94 mm. Eu inseri esse valor nas configuracoes do controlador. Ao usar o pm4a, seria uma boa ideia usar algum tipo de capa para evitar que poeira entre nas engrenagens. Visite https://www.zenziwerken.de/en/ para mais designs interessantes.
