Sobre o objeto 3D CNC com Arduino ATMega 2560 + Ramps 1.4 + GRBL

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

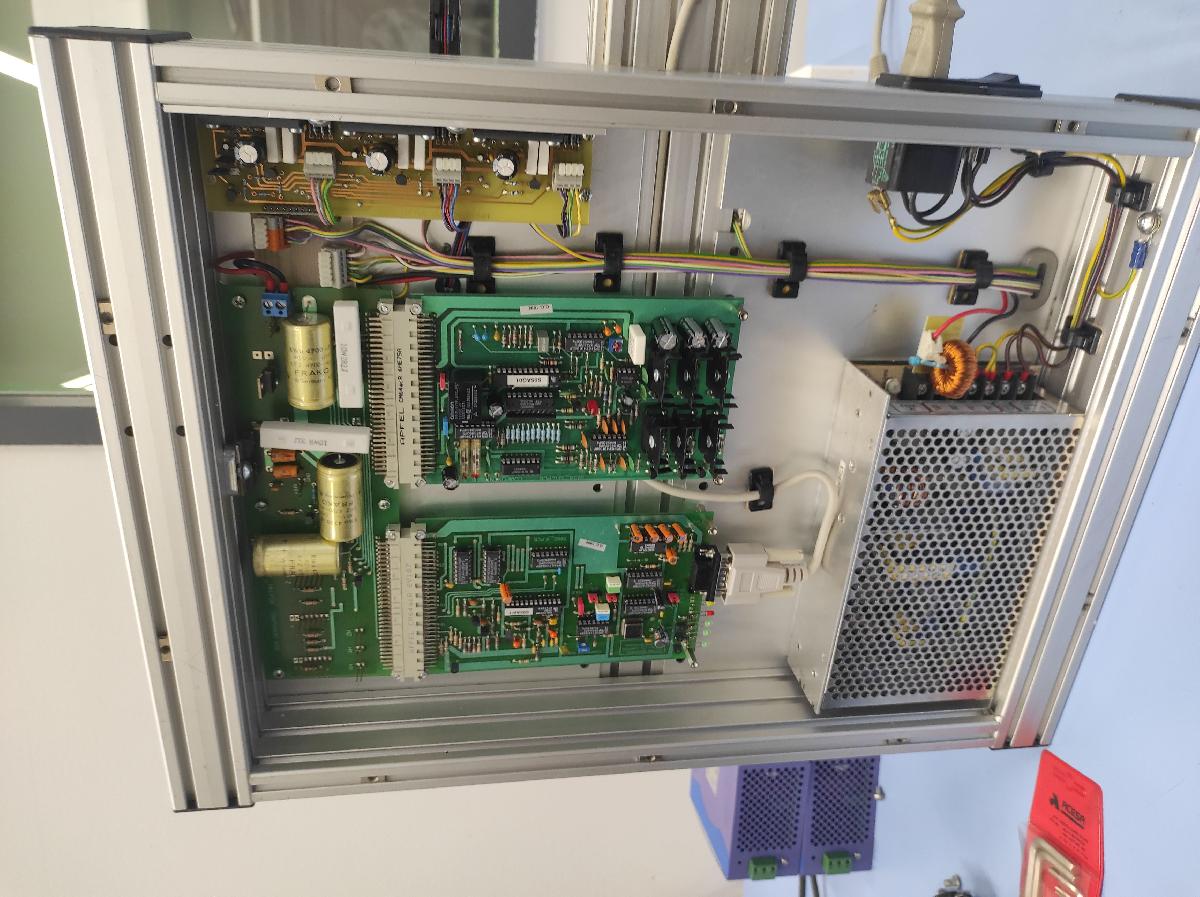

CNC com Arduino ATMega 2560 + Ramps 1.4 + GRBL foi projetado para Impressora 3D. Recebemos uma maquina CNC que nao funciona para que a reparassemos. Extraimos os componentes internos e os substituimos por um Arduino Mega, junto com um shield especifico para o controle dos motores nos eixos da CNC. Utilizamos um codigo da Internet chamado GRBL para manejar a maquina a partir do software. Tambem substituimos o motor que realiza o fresamento e adicionamos pecas em 3D para sustentar os componentes adicionais. Alem disso, incorporamos um aspirador ao lado da fresadora para coletar os residuos de material gerados pela broca.

Baixar

O arquivo 3D intitulado "CNC com Arduino ATMega 2560 + Ramps 1.4 + GRBL" é um projeto interessante que reflete um esforço de inovação e reparo em uma máquina CNC. Abaixo, descrevo os principais aspectos e características do modelo 3D, bem como sua aplicação prática:

### Descrição do projeto

O projeto começou com a recuperação de uma máquina CNC que não estava operando. O autor decidiu modernizá-la substituindo os componentes internos por um Arduino Mega, que é um microcontrolador poderoso e versátil, ideal para projetos de automação. O uso do shield Ramps 1.4 permite conectar facilmente drivers de motor de passo, oferecendo melhor controle dos eixos da CNC.

### Componentes Principais

1. **Arduino Mega**: Escolhido pela sua capacidade de processamento e número de pinos, permitindo controlar vários motores simultaneamente e agregar funcionalidades.

2. **Shield RAMPS 1.4**: Facilita a conexão dos drivers dos motores de passo e oferece suporte a diferentes configurações de CNC.

3. **GRBL**: Um firmware popular usado para controlar máquinas CNC, que permite o comando da máquina através de um software de interface.

4. **Motor de Fresamento**: Um motor substitutivo foi instalado para garantir a eficiência e potência necessárias para o fresamento adequado de diversos materiais.

5. **Pecas Impressas em 3D**: O autor projetou e imprimiu peças personalizadas que ajudam a montar e sustentar os novos componentes, garantindo que tudo esteja fixo e funcional.

6. **Aspirador de Resíduos**: A integração de um aspirador ao lado da fresadora é uma solução prática para a remoção de resíduos que se acumulam durante o processo de fresamento. Isso melhora a visibilidade e a qualidade do trabalho realizado.

### Aplicação Prática

A fabricação de peças em 3D para este projeto não apenas otimiza a adaptação dos novos componentes, mas também permite a personalização do equipamento, atendendo a necessidades específicas. O uso do aspirador para coletar resíduos é uma prática recomendada para manter a área de trabalho limpa, o que é crucial em ambientes de fabricação.

### Conclusão

Este modelo 3D e seu arquivo contêm um grande potencial para hobbyistas e profissionais que buscam modernizar ou reparar suas próprias máquinas CNC. O compartilhamento desse tipo de projeto é valioso na comunidade Maker, pois incentiva a inovação e a adaptação de tecnologias existentes para atender a novas demandas. O projeto mostra como a combinação de hardware acessível e software livre pode resultar em soluções eficientes e personalizadas para máquinas de fresamento.
