Sobre o objeto 3D Clique no quadro para baterias de camera do tipo BP 511.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

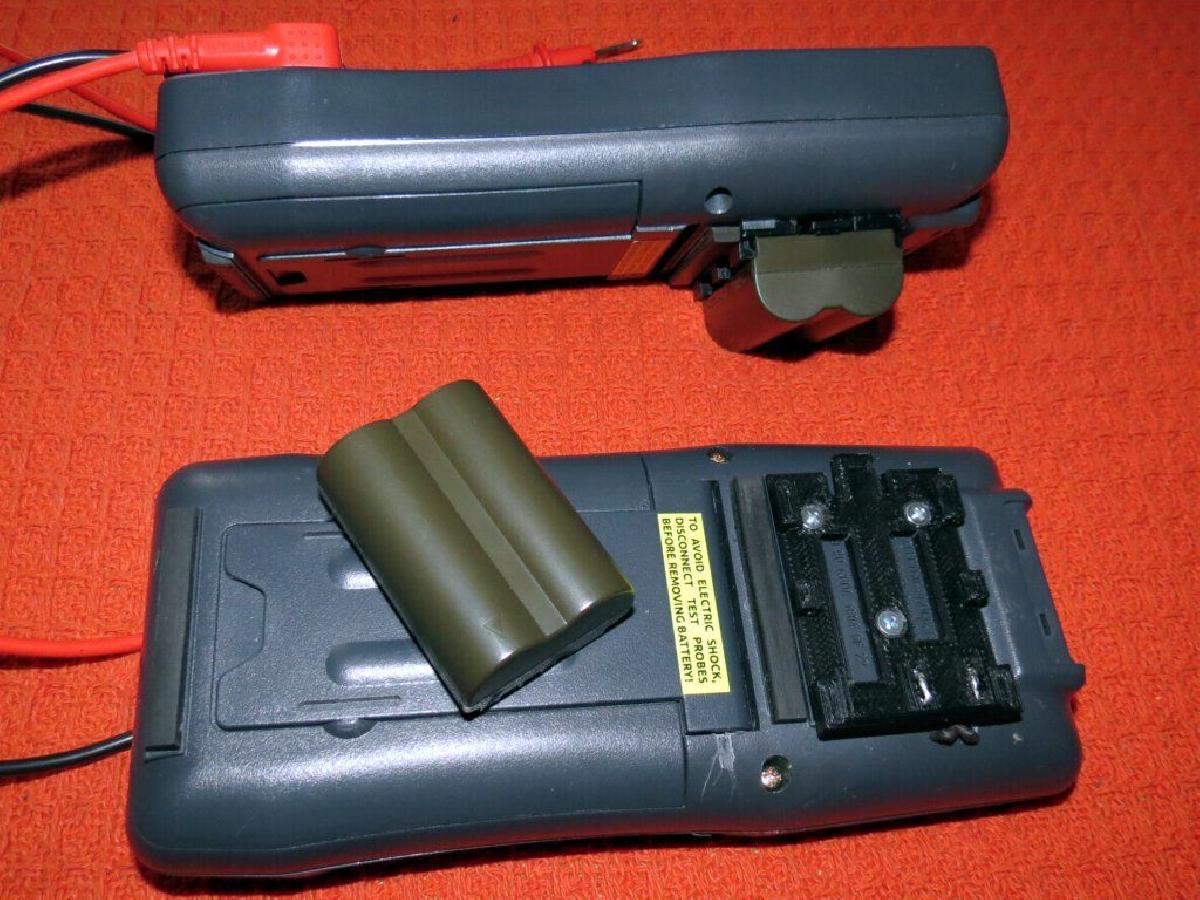

Clique no quadro para baterias de camera do tipo BP 511. foi projetado para Impressora 3D. As baterias de camera do tipo Canon BP-511 sao muito comuns, pois sao usadas por uma ampla variedade de cameras fotograficas e de video Canon, como as series EOS, PowerShot G e MV. A BP-511A e uma bateria de Li-Ion de 2 celulas com uma tensao nominal de 7,4V e uma faixa de tensao utilizavel entre no maximo 8,4V quando totalmente carregada e cerca de 6V quando vazia. Alem das duas celulas de Li-Ion, a bateria tambem contem um pequeno PCB que protege as celulas contra sobrecarga, descarga profunda e curto-circuitos. A capacidade da BP-511A e de 1390mAh, mas muitas variantes compativeis tambem estao disponiveis com capacidades que variam de 800mAh (BP-508) a 1100mAh (BP-511) ate 3500mAh (BP-535). Alem dos produtos originais da Canon, muitas baterias e carregadores de terceiros compativeis sao vendidos a um preco muito mais baixo. Dada a facil disponibilidade, a alta capacidade e o circuito de protecao totalmente integrado, essas baterias tambem sao ideais para uso em projetos DIY. A tensao de carga total de 8,4V e a curva de descarga plana de Li-Ion significam que essas baterias quase sempre podem ser usadas em vez de baterias convencionais de 9V. No entanto, para usar essas baterias em seu proprio projeto, e necessario de alguma forma conectar a bateria a sua eletronica... O objetivo deste projeto e fornecer um suporte de bateria na forma de uma estrutura adaptadora que permita a facil integracao de baterias do tipo BP-511 em projetos de hobby. A estrutura tem deslizadores de bloqueio que se encaixam nos trilhos da bateria e um mecanismo de "clique" que mantem a bateria firmemente na estrutura. O arquivo SCAD fornecido e totalmente parametrizado e comentado. Duas versoes STL prontas para impressao da estrutura da bateria tambem sao fornecidas: uma com um fundo fechado que tambem pode ser usado como tampa da bateria, e a outra com aberturas e furos para parafuso para montar a bateria em algum suporte. A razao concreta que me levou a iniciar este projeto foram meus multimetros digitais, que simplesmente nao funcionavam por tempo suficiente com aquelas pequenas baterias de bloco de 9 Volts, especialmente as recarregaveis. Entao, procurei alguma maneira de substituir essas por algo recarregavel que tivesse maior capacidade. Como ainda tinha algumas baterias antigas BP-511 e BP-508 sobrando da minha antiga camera de video Canon MV600, eu as verifiquei e fiquei surpreso ao descobrir que elas ja continham dentro da bateria todo o circuito de protecao necessario para fazer uso seguro de baterias de Li-Ion em projetos DIY, e alem disso, sua faixa de tensao era um ajuste ideal para substituir as PP3 de 9 Volts. Mesmo baterias antigas que voce nao usa mais com sua camera devido a capacidade degradada ainda podem ser muito uteis para alimentar seus projetos DIY.
