Clipes Yagi para um tubo de PVC de 22 mm.

Gadgets e Eletrônicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Clipes Yagi para um tubo de PVC de 22 mm.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

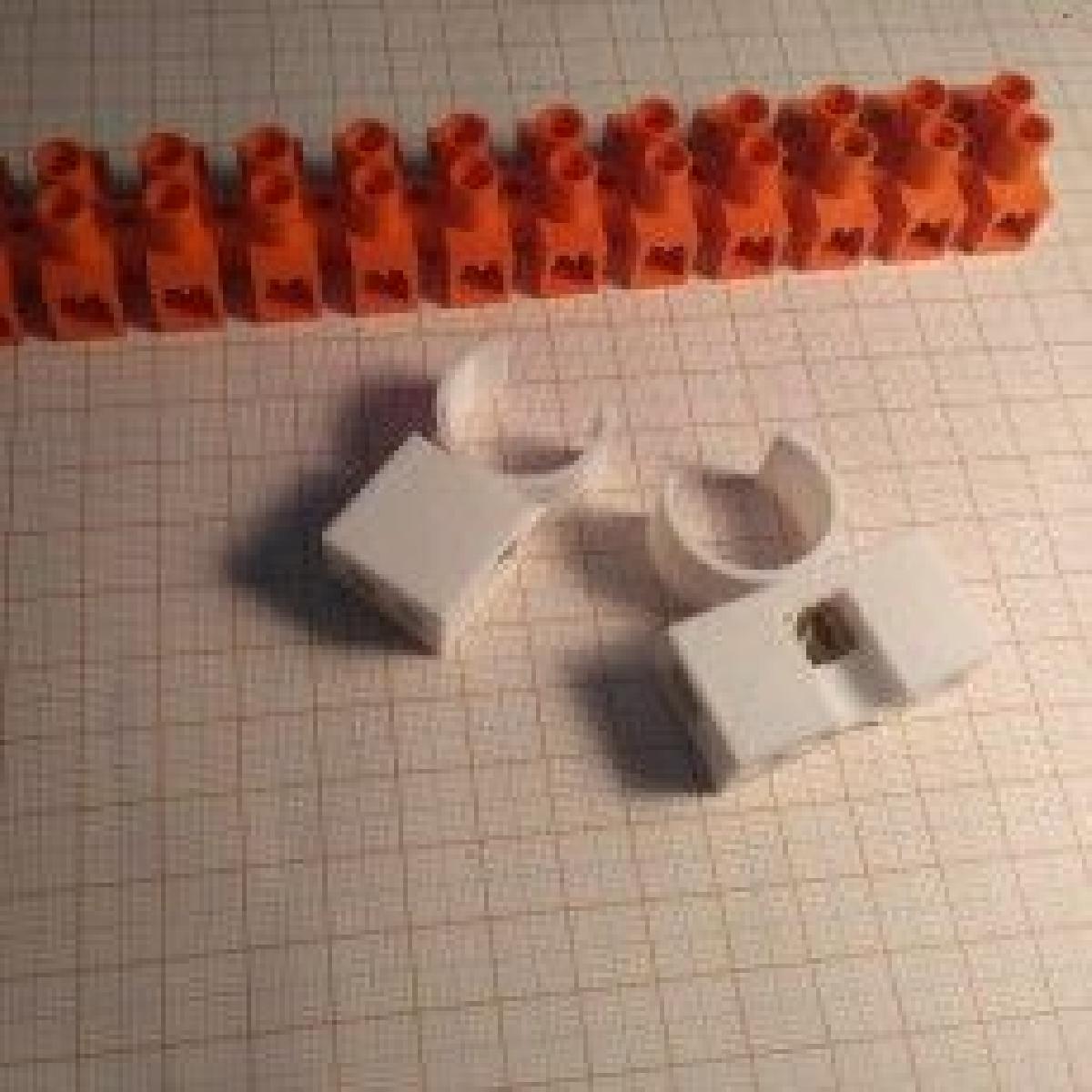

Clipes Yagi para um tubo de PVC de 22 mm. foi projetado para Impressora 3D. Esses sao dois clips para terminais de parafuso de 16mm², que se encaixam em um tubo de PVC de 22mm. Eu os usei para construir um yagi portatil DK7ZB - precisa ser colado no lugar para estabilidade.Na imagem, acima: molde do terminal de parafuso de 2 fileiras (nao faz parte da impressao); a esquerda: mono-clip (para refletores e diretores); a direita: feeder-clip (para elemento ativo, dois blocos de terminais de parafuso).

Baixar

O arquivo intitulado "Clipes Yagi para um tubo de PVC de 22 mm" é uma peça projetada para facilitar a montagem de uma antena Yagi portátil, especificamente do modelo DK7ZB. Este arquivo contém dois tipos de clipes que se encaixam em um tubo de PVC de 22 mm, permitindo a fixação de terminais de parafuso de 16 mm², que são essenciais para a conexão dos elementos da antena.

### Descrição dos Clipes

1. **Mono-Clip (à esquerda na imagem)**:
- Utilizado para segurar os refletores e diretores da antena. Este clipe fornece uma fixação segura, garantindo que os elementos auxiliares da Yagi estejam posicionados corretamente e com estabilidade, essencial para o desempenho da antena.

2. **Feeder-Clip (à direita na imagem)**:
- Destinado ao elemento ativo da antena, o feeder-clip suporta dois blocos de terminais de parafuso de 16 mm². Este clipe é crucial para a conexão adequada do elemento ativo da Yagi, permitindo que a transmissão e recepção de sinais sejam realizadas de forma eficaz.

### Montagem e Estabilidade

A montagem dos clipes no tubo de PVC deve ser feita com cuidado. O autor recomenda colar os clipes no lugar para garantir a estabilidade da estrutura. Isso é importante especialmente em ambientes externos onde a antena pode ser exposta ao vento ou vibrações, o que poderia comprometer a eficiência do sinal caso os elementos não estejam firmemente fixos.

### Considerações de Impressão

Ao imprimir o modelo em uma impressora 3D, é importante considerar o material utilizado, pois a resistência e a durabilidade dos clipes afetarão a construção final da antena. A escolha de um filamento adequado, que suporte as condições externas (como temperatura e umidade), é crítica para a longevidade do projeto.

### Conclusão

Esse modelo 3D oferece uma solução prática e eficiente para entusiastas de antenas que desejam construir uma Yagi portátil. A possibilidade de personalizar os clipes de acordo com as necessidades específicas da sua instalação contribui para a flexibilidade do projeto e a facilidade de montagem.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
