clipe de montagem de LED de 5 mm para eixo X de 8 mm

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D clipe de montagem de LED de 5 mm para eixo X de 8 mm

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

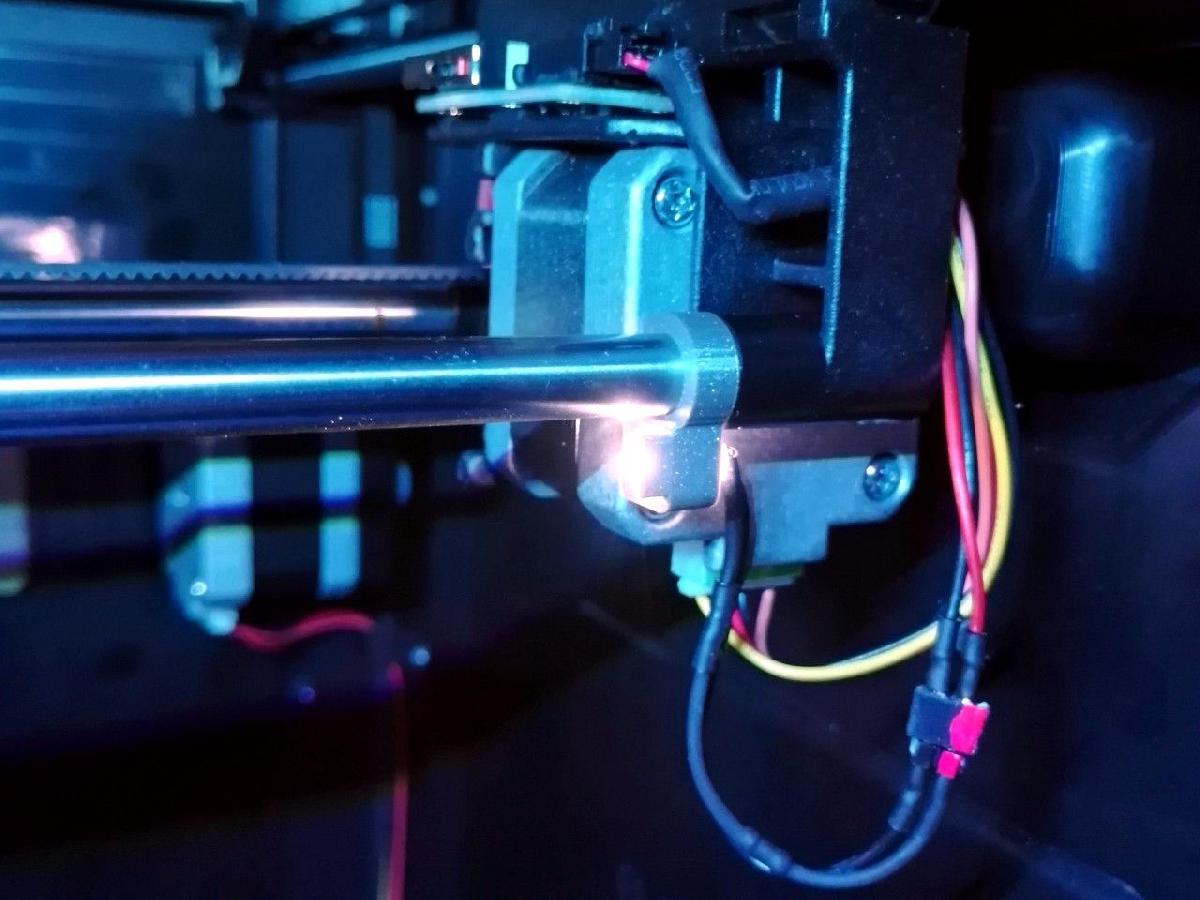

clipe de montagem de LED de 5 mm para eixo X de 8 mm foi projetado para Impressora 3D. Nao havera mais atualizacoes nesta pagina. Va para a nova pagina do GitHub para as ultimas atualizacoes. Este e um clipe basico que permite montar um unico LED de 5 mm no eixo X de uma impressora FlashForge Creator Pro, Dreamer ou impressora semelhante (qualquer coisa que se pareca vagamente com um Replicator, provavelmente). Ao usar um LED de alto desempenho com feixe estreito, como um Nichia NSPW500GS-K1, acionado a 20 mA, isso pode adicionar uma boa quantidade de iluminacao lateral que se move junto com a posicao Y. (Veja a segunda foto para um antes e depois). O LED e direcionado de forma a fornecer iluminacao ideal para a posicao X central. Isso e especialmente util se voce montou algo que bloqueia a luz da propria fita de LED da impressora, como meu duto de ventilador duplo. Agora nao preciso mais verificar com uma lanterna se a primeira camada esta boa ou nao. Voce precisara passar alguns fios adicionais que vem da base da impressora. Voce pode amarra-los com abracadeiras aos cabos existentes que vao para o motor de passo X. Nao tente economizar em circuitos ou fiacao alimentando o LED de qualquer ponto na placa principal ou da linha de 5 V de um fim de curso. Eu tentei o ultimo e, embora parecesse funcionar a principio, depois de um tempo algo sobrecarregou e a linha ficou morta por varias horas. Ela se recuperou depois de um tempo, mas ocasionalmente o LED nao acende (felizmente, alimentar esse unico LED e o unico proposito dessa linha de 5 V). A conclusao e nao tentar alimentar o LED de qualquer ponto na placa principal da impressora. Sua melhor e mais segura opcao para alimentar o LED e conectar uma fonte completamente independente a linha de energia (voce pode aproveitar os conectores de parafuso da fonte de alimentacao, o que tambem fara com que os LEDs sejam acionados junto com o restante da impressora). Foi isso que eu fiz inicialmente, elimina qualquer risco de sobrecarregar a fonte de alimentacao ou queimar algo nao protegido na placa principal, que e bastante cara. Depois que instalei um Raspberry Pi para meu controlador de velocidade de ventilador variavel, simplesmente conectei em um dos pinos de 5 V do cabecote GPIO do Pi. (Voce poderia levar isso um passo adiante, tornando o LED acionavel atraves de um pino GPIO, mas entao voce nao deve acionar o LED diretamente do pino, mas faze-lo atraves de uma placa MOSFET de algum tipo). Uma boa alternativa e uma fonte de corrente (um driver de LED) que produz uma corrente fixa de 20 ou 25 mA a partir da entrada de 24 V da fonte de alimentacao principal. Nao tente usar um resistor em serie simples para reduzir os 24 V para os ≈3,2 V necessarios para o LED: nao apenas desperdicara cerca de 0,4 W, como tambem provavelmente ira queimar.

Baixar
