Sobre o objeto 3D Clip ORTF

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

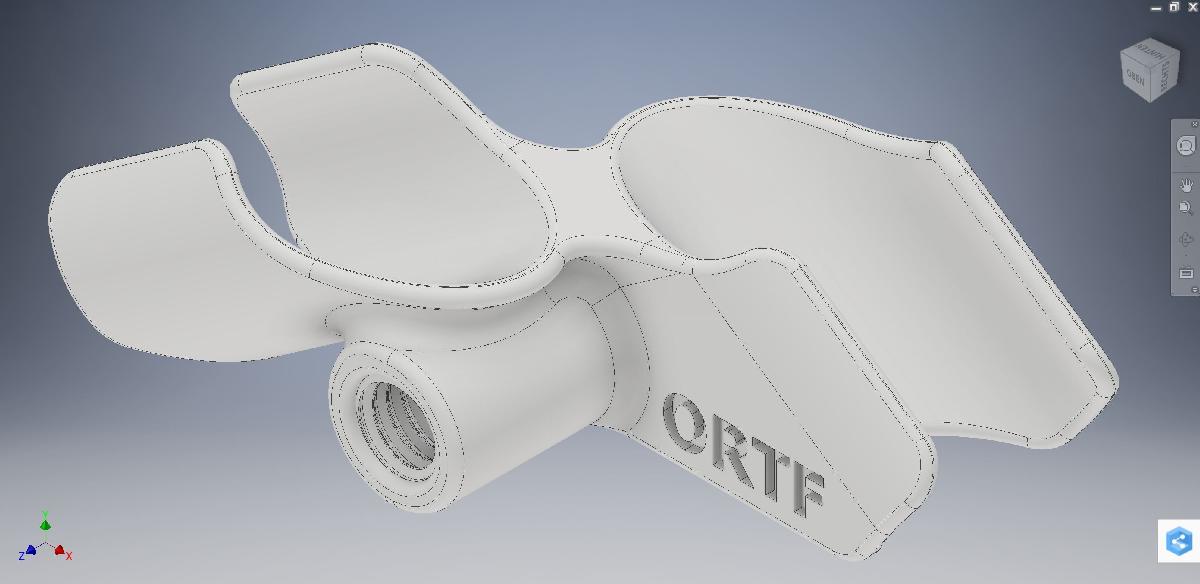

Clip ORTF foi projetado para Impressora 3D. Eu criei um suporte de microfone para o padrao ORTF para Neumann KM184.Eu tambem desenhei clipes para outros diametros de microfones.O diametro interno do clipe e 0,5 mm menor que o diametro nominal (19-23 mm)Angulo do microfone: 110 grausDistancia do microfone: 170 mm (17 cm)Para obter a distancia correta, voce deve fixa-lo a 60 mm para fora.!!! A rosca interna deve ser recortada com UNC 3/8-16 !!!Qual diametro voce deve usar?ORTF_3.5_19mm: por exemplo, Beyerdynamic MCE530ORTF_3.5_20mm: por exemplo, Rode NT5, Shoeps MK4ORTF_3.5_21mm: ?ORTF_3.5_22mm: por exemplo, Neumann KM184ORTF_3.5_23mm: por exemplo, SE Elektronics SE8Orientacao de impressao: Coloque o lado plano na mesa de impressao e depois imprima sem nenhum suporte!!!! ATUALIZACAO !!!!Sem suporte da minha parte. Nao estou ativo no thingiverse e nao responderei ao seu pedido.
