Clampe Iluminado de PCB Pequeno

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Clampe Iluminado de PCB Pequeno

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

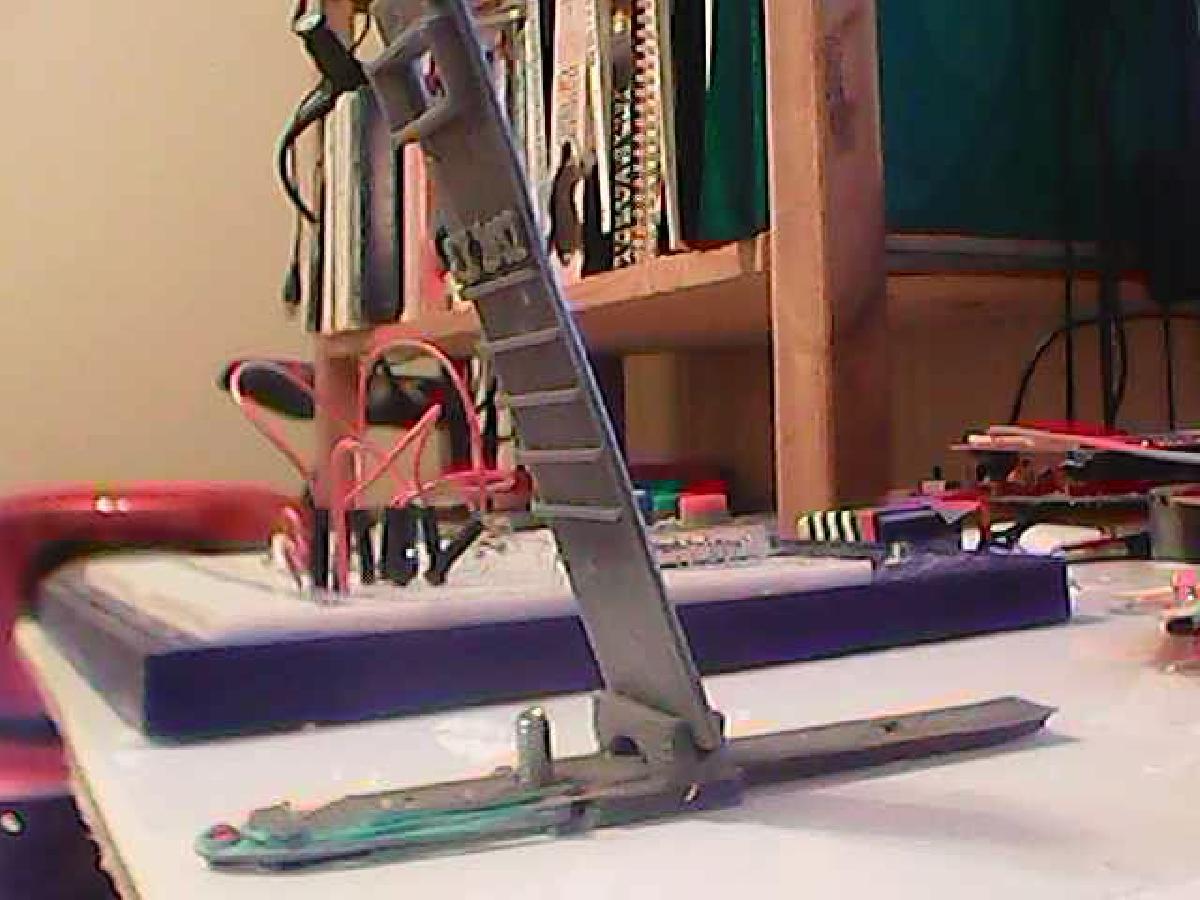

Clampe Iluminado de PCB Pequeno foi projetado para Impressora 3D. Um pequeno suporte para PCB, que integra uma lampada (alimentada por duas baterias CR2032, 2 LEDs e um resistor)/ Mola carregada usando duas fitas elasticas. Ele segura pequenas PCBs para soldagem e inspecao ou teste, deixando as maos livres para manusear ferramentas, solda, sondas etc.

Baixar

O modelo 3D intitulado "Clamp Iluminado de PCB Pequeno" é uma solução prática e inovadora para quem trabalha com placas de circuito impresso (PCBs). Ele foi projetado para auxiliar em tarefas de soldagem, inspeção e testes, proporcionando conforto e eficiência ao usuário. Aqui está uma visão mais detalhada do modelo:

### Descrição do Modelo

- **Função Principal:** O clamp é um suporte para fixar uma pequena PCB, permitindo ao usuário trabalhar com ambas as mãos livres. Isso é particularmente útil em projetos que exigem precisão e delicadeza, como a soldagem de componentes eletrônicos.

- **Iluminação Integrada:** O design inclui uma lâmpada LED que pode ser alimentada por duas baterias CR2032. Essa iluminação é crucial para oferecer uma visão clara da área de trabalho, especialmente em ambientes com pouca luz ou quando se está lidando com componentes muito pequenos.

- **Mecanismo de Fixação:** O modelo utiliza um sistema de pressão por molas, que é acionado por duas faixas elásticas. Esse mecanismo permite ajustar a força de aperto, mantendo a PCB firmemente no lugar, sem danificá-la. A utilização de elásticos proporciona flexibilidade e facilidade de uso.

### Especificações Técnicas

1. **Alimentação:** Sistema de iluminação que funciona com duas baterias CR2032, oferecendo uma fonte de energia acessível e leve.

2. **Componentes Eletrônicos:** O modelo inclui dois LEDs e um resistor, que são fundamentais para o funcionamento da iluminação. A escolha desses componentes ajuda a otimizar o consumo de energia e a eficiência da luz.

3. **Design Compacto:** O suporte foi projetado para ser pequeno e leve, permitindo o fácil transporte e armazenamento. Isso é ideal para técnicos e hobistas que precisam de uma bancada de trabalho portátil.

### Benefícios do Uso

- **Aumento da Produtividade:** Com as mãos livres, o usuário pode manusear ferramentas e materiais com mais eficiência, reduzindo o tempo gasto em cada tarefa.

- **Facilidade de Soldagem:** O clamp proporciona uma estabilidade essencial durante o processo de soldagem, garantindo que a PCB fique firmemente no lugar, minimizando a chance de erros.

- **Versatilidade:** Pode ser utilizado em uma variedade de projetos eletrônicos, tornando-o um artefato útil tanto para profissionais quanto para amadores.

EmResumo, o "Clamp Iluminado de PCB Pequeno" é um acessório projetado para melhorar a experiência de trabalho com eletrônica, combinando funcionalidade com inovação, o que é um grande atrativo para quem busca eficiência em suas práticas de soldagem e inspeção.
