Clamp da Xiaomi m365 (montagem do quadro do scooter) para adicionar uma caixa ou bolsa Plato e colar de serra para adicao de caixa ou saco – 200x100 ou 160x75 mm.
Desporto e Ar Livre
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Clamp da Xiaomi m365 (montagem do quadro do scooter) para adicionar uma caixa ou bolsa Plato e colar de serra para adicao de caixa ou saco – 200x100 ou 160x75 mm.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

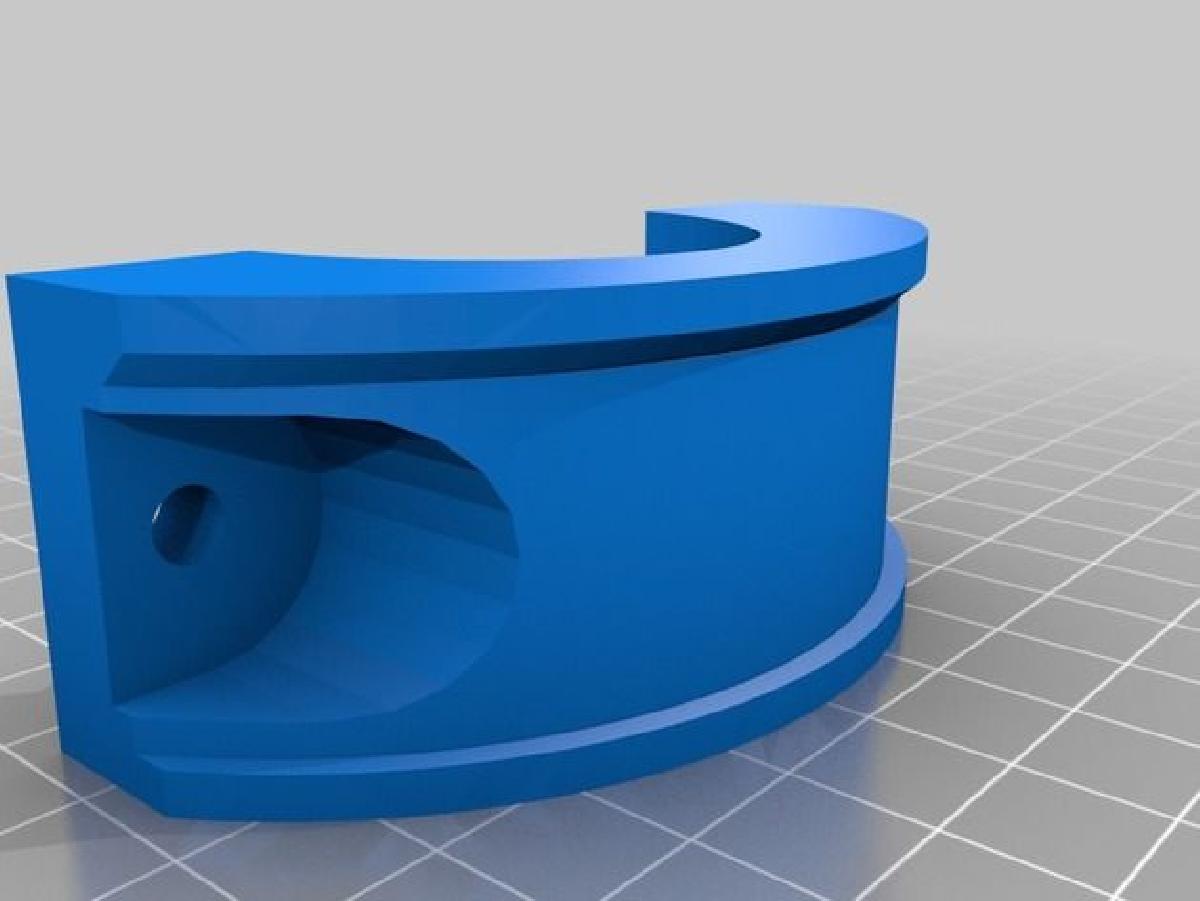

Clamp da Xiaomi m365 (montagem do quadro do scooter) para adicionar uma caixa ou bolsa Plato e colar de serra para adicao de caixa ou saco – 200x100 ou 160x75 mm. foi projetado para Impressora 3D. Participando de um grupo no Facebook/Telegram de ajuda/otimizacao do patinete Xiaomi m365, eu modifiquei esta plataforma ampliada de tamanho 20x10 cm ou 16x7,5 cm equipada com abracadeiras que se integram ao quadro entre a garfo dianteiro e o deck para adicionar uma caixa ou uma bolsa rigida, pressionando com os elementos internos ou utilizando as cintas da sua bolsa.Para ser montado com:4 parafusos M5 x 60 a 70 (dependendo da espessura da sua caixa) com cabeca cilindrica hexagonal (ou arredondada) e porcas associadas, (M5 x 30 sem os elementos para apertar) para a versao 2.2.4 parafusos M5x30mm com cabeca cilindrica hexagonal, 4 manguitos M5x20mm e 4 parafusos M5x20mm com cabeca cilindrica hexagonal ou arredondada dependendo da placa de apoio escolhida, para a versao 2.3.Nao hesite em me dar seu feedback para possiveis melhorias, adaptacoes necessarias, ..., curtir, postar comentarios de agradecimento, contribuir, ou considerar uma pequena doacao via Paypal para recompensar meu trabalho e me incentivar a outras ideias de otimizacoes do nosso pequeno patinete ([email protected]).Facebook: [email protected]: @matthias94120Se voce precisar de uma impressao, entre em contato comigo.Versao 1: obrigado pelo feedback dos primeiros usuarios, que permitiu:criar uma versao 160x75 para uma bolsa menor.adicionar um suporte para colar ou parafusar com o logo Mijia.corrigir em 1 mm as abracadeiras para melhor se adaptar ao quadro.deslocar a plataforma de 200x100 para eleva-la cerca de 2 cm.adaptar as plataformas para evitar a interferencia da saida do cabo.Versao 2: otimizacaocorrecao dos arquivos STL para se adaptar aos slicers (correcoes nas faces e posicionamento).modificacao da abracadeira para amplia-la em locais potencialmente frageis e permitir que ela suporte a fita adesiva das bolsas ou outra fita adicionada.implementacao de uma proposta de impressao que cabe em uma plataforma de 21x21 para as 2 plataformas propostas, 200x100 ou 165x75, com ou sem placa de pressao.Versao 2.1: correcaocorrecao da abracadeira apos o retorno de problemas de impressao.Versao 2.2:ampliacao leve interna (1 mm) da abracadeira e da plataforma para reduzir as tensoes relacionadas ao quadro.remocao das versoes anteriores do Thingiverse.novo - adicao de uma versao de abracadeira para cabeca arredondada feita por outro impressor que nao encontrou cabecotes hexagonais suficientemente longos para apertar a placa.Versao 2.3:modificacao completa dos parafusos utilizando manguitos para parafusar e nao porcas, permitindo:parafusar inicialmente a abracadeira ao quadro, e depois a placa de apoio no manguito (deixando a opcao de adicionar a placa de apoio posteriormente sem alterar os parafusos).ocultar o maximo possivel os parafusos.Deslocamento do eixo dos parafusos 3 mm para o interior para aumentar a solidez da borda externa da placa (1 caso encontrado com um preenchimento muito baixo).adicao de grips na placa de apoio para melhor prenderos revestimentos internos das bolsas.Implementacao de 2 versoes de placas, uma adaptada com parafusos hexagonais, outra com parafusos arredondados (que permite reduzir a espessura da placa de apoio de alguns mm, util para certas bolsas).
