Cinzeiro de Substituicao para Cubby Infiniti G35 Coupe (Nissan Skyline) 2005 2007

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Cinzeiro de Substituicao para Cubby Infiniti G35 Coupe (Nissan Skyline) 2005 2007

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

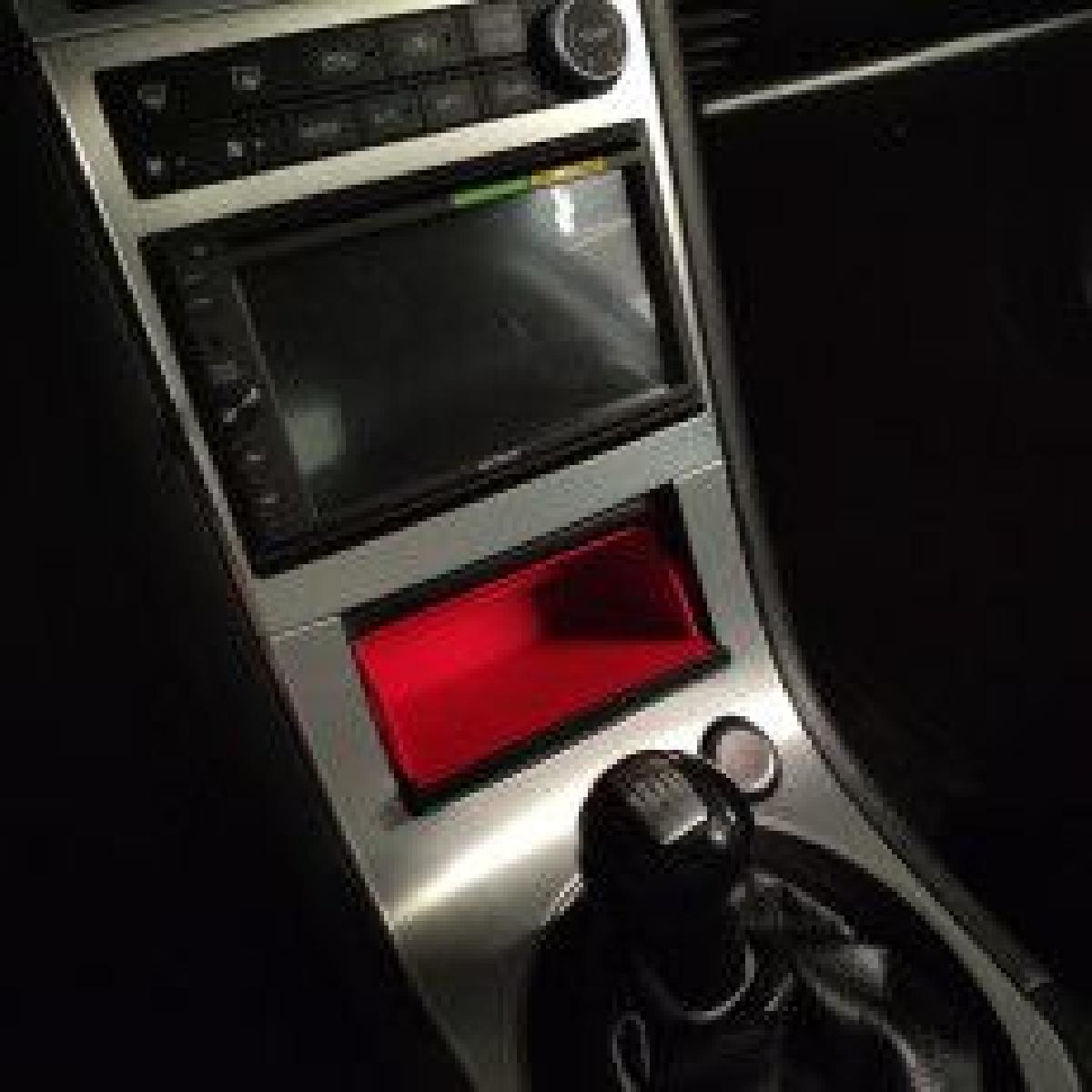

Cinzeiro de Substituicao para Cubby Infiniti G35 Coupe (Nissan Skyline) 2005 2007 foi projetado para Impressora 3D. Imprima isso para substituir o conjunto do cinzeiro interno no console central do seu G35. Isso e para os modelos "refresh" G35 de 2005 a 2007. Eu pessoalmente tenho um Infiniti G35 Coupe de 2006, mas isso pode funcionar com o Sedan tambem. O arquivo-fonte esta incluido para que voce possa modifica-lo para fazer qualquer coisa que desejar! (Nao apenas um espaco para objetos) G35-Ashtray-Replacement.FCStd e o arquivo-fonte e pode ser aberto com o FreeCAD. Aqui esta um video dele em acao: https://youtu.be/Lg47pvRxM0g Montagem 1. Coloque a mola de forma semelhante a sua orientacao na penultima imagem anexada, sobre o conjunto do cinzeiro interno. A imagem mostra a mola em tensao, entao, quando voce a colocar originalmente, a extremidade curta estara no ponto "A" da imagem. Note como a extremidade curta da mola esta mais proxima do corpo, e a extremidade longa esta afastada. 2. Insira o cinzeiro na sua habitacao e insira os eixos para fixa-lo. 3. Posicione a extremidade longa da mola conforme mostrado na primeira imagem. Uma vez la, fixe-a com um palito de madeira ou outra ferramenta. 4. Use um par de alicates de bico fino para levar a parte curta da mola atual da posicao "A" para a posicao "B". Isso pode ser um pouco desafiador, mas pequenos alicates de bico fino devem resolver. 5. Remova o bastao ou a ferramenta de apoio usada na etapa #3. 6. Desaparafuse para soltar o conjunto do amortecedor nas laterais da habitacao. 7. Retire a engrenagem azul original e substitua-a pela impressa. 8. Reassemble o conjunto do amortecedor.

Baixar

O modelo 3D intitulado "Cinzeiro de Substituição para Cubby Infiniti G35 Coupe (Nissan Skyline) 2005 - 2007" é uma solução prática para proprietários de veículos Infiniti G35 produzidos entre 2005 e 2007 que desejam substituir o cinzeiro interno do console central. Essa peça é particularmente útil para os modelos "refresh", e seu design é otimizado para se encaixar perfeitamente, garantindo assim a funcionalidade e a estética do interior do carro.

### Recursos do Modelo

- **Arquivo Fonte Disponível**: O autor disponibilizou o arquivo fonte G35-Ashtray-Replacement.FCStd, que pode ser modificado em software de modelagem 3D, como o FreeCAD. Isso permite que outros usuários adaptem o design para atender a necessidades específicas.
- **Facilidade de Impressão**: O modelo foi projetado para ser facilmente impresso em impressoras 3D, o que proporciona uma solução econômica e acessível para a substituição do cinzeiro.
- **Documentação Completa**: As instruções de montagem são claras e detalhadas, guiando o usuário passo a passo no processo de instalação.

### Montagem Passo a Passo

1. **Preparação da Mola**: A montagem começa com a colocação da mola em sua posição correta, conforme ilustrado nas imagens fornecidas pelo autor. O entendimento da orientação da mola é crucial para o funcionamento adequado do cinzeiro.

2. **Inserção do Cinzeiro**: O próximo passo envolve inserir o cinzeiro impresso na sua base e fixá-lo com eixos. Isso garante que a peça esteja bem posicionada.

3. **Fixação da Mola**: Posicionar a mola corretamente é uma etapa essencial para assegurar que o mecanismo funcione de maneira adequada. A utilização de uma ferramenta para fixar a mola é sugerida para facilitar o processo.

4. **Ajuste da Mola**: A movimentação da extremidade da mola pode ser desafiadora e requer cuidado. O uso de alicates de bico fino ajuda nesta etapa.

5. **Remoção da Ferramenta de Apoio**: Após ajustar a mola, a ferramenta de apoio pode ser removida, preparando-o para a próxima fase.

6. **Substituição da Engrenagem**: Retirar a engrenagem original e substituí-la pela nova peça impressa completa o processo de instalação.

7. **Reunião do Conjunto**: Finalizar a montagem reagrupando todas as peças, incluindo o conjunto do amortecedor, assegura que o cinzeiro esteja totalmente funcional.

### Conclusão

O modelo de cinzeiro para o Infiniti G35 não só resolve uma necessidade de substituição, mas também permite personalizações e modificações através do arquivo fonte. Para os entusiastas de impressão 3D e proprietários do G35, esta é uma oportunidade excelente para aprender e aplicar habilidades de modelagem e montagem, contribuindo para a manutenção e personalização de seus veículos. O vídeo de demonstração também serve como um recurso valioso para visualizar a funcionalidade da peça em operação.
