CineQuad (CineWhoop) 3 polegadas

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D CineQuad (CineWhoop) 3 polegadas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

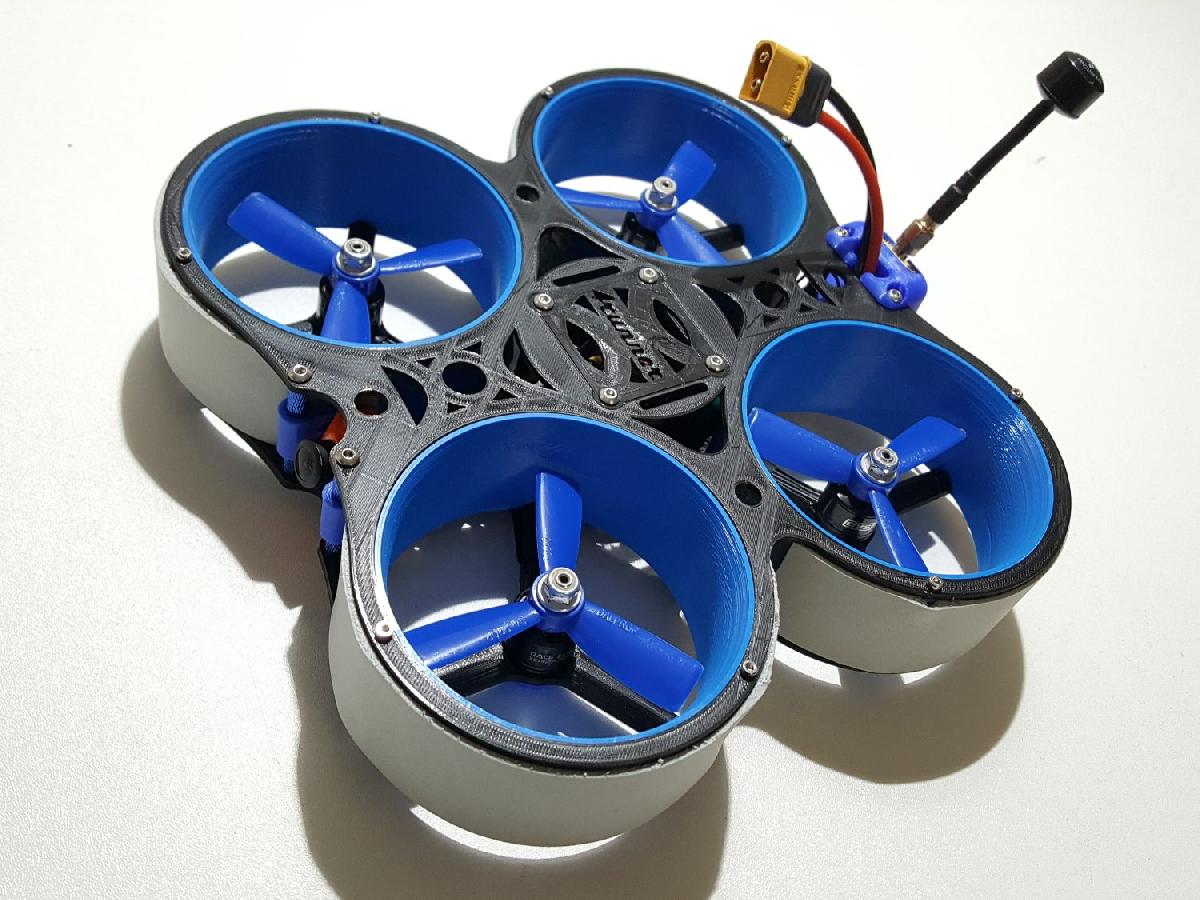

CineQuad (CineWhoop) 3 polegadas foi projetado para Impressora 3D. Um pequeno projeto de inverno para meu pequeno drone de 3 polegadas. Como eu realmente gosto do BumbleBee e da CO com sua cobertura de espuma de borracha e o design sanduiche para a estabilidade do plastico e realmente bom, pensei em construir um. **O Duct V2 tem 2 mm a menos de diametro, ideal para o Gemfan Flash Ducted 75mm-3.** Eu projetei o quadro apenas para componentes de 20x20mm e espacadores padrao de 35mm. Eu apenas cobri os dutos ¾ com espuma de borracha de 5mm, o que economiza bastante peso. O espaco de ar nos dutos pode parecer um pouco grande, mas eu testei e experimentei por um tempo (efeito do duto, motores quentes, controle ruim, consumo de bateria, ...) mas esta versao levou ao melhor resultado com varias helices de 3”. E com essas antigas Dalprop T3045 BN, a coisa voa realmente bem. **Outra atualizacao para o Caddx Tarsier**, com um quadro especialmente adaptado, de modo que os botoes e o acesso ao cartao SD e a porta USB estao garantidos. A placa e montada verticalmente no quadro. Com a **BottomPlateV2 e as pecas de montagem**, voce pode instalar a placa Caddx com o cartao SD para cima ou para baixo. **Material:** - 8 x espacadores de 35mm - 8 x parafusos de cabeca fresada M3x8 - 16 x parafusos de cabeca chata M2x8 - 16 x porcas M2 - 4 x tiras de espuma de borracha de 35x200mm **Filamentos:** - Carbono, Nylon, PET ou PLA 3D Fila para as partes do quadro (infill 100%) - TPU, PLA 3D Fila-Flex para pecas de montagem (infill 30%) **Hardware:** - [Caddx Tarsier V2 4K 30fps 1200TVL Dual Lens Super WDR](https://www.banggood.com/Caddx-Tarsier-4K-30fps-1200TVL-Dual-Lens-Super-WDR-WiFi-Mini-FPV-Camera-HD-Recording-DVR-Dual-Audio-OSD-for-RC-Racing-Drone-p-1467840.html?p=CS290439032392016026) - [Geprc Stable Pro F7 Dual Gyro & 35A BLheli_32 4in1 ESC & 5.8G 500mW VTX](https://www.banggood.com/Geprc-Stable-Pro-F7-Stack-Dual-Gyro-F7-Flight-Controller-35A-BLheli_32-4in1-ESC-5_8G-500mW-VTX-for-RC-Drone-p-1467379.html?p=CS290439032392016026) - [HGLRC F438-TX20 V2 & 33A ESC & 25/100/200/350mW VTX](https://www.banggood.com/20x20mm-HGLRC-F438-TX20-V2-Flytower-Micro-F4-Flight-Controller-38A-BL_S-ESC-25100200350mW-VTX-p-1242999.html?p=CS290439032392016026) - [Frsky R9 MM 4 / 16CH 900 MHz Long Range](https://www.banggood.com/de/Frsky-R9-MM-416CH-900MHz-Long-Range-Telemetry-Receiver-with-an-Inverted-S_Port-Output-p-1340129.html?p=CS290439032392016026) - [Motores iFlight XING X1507 1507 2800KV 4-6S / 3600KV 4200KV 2-4S](https://www.banggood.com/de/IFlight-XING-X1507-1507-2800KV-4-6S-3600KV-4200KV-2-4S-Brushless-Motor-for-BumbleBee-Cinewhoop-RC-Drone-p-1623491.html?p=CS290439032392016026) - [Motores Flywoo ROBO Serie Cinewhoop RB 1507 2900KV 2-4S / 4150KV 4-6S](https://www.banggood.com/de/Flywoo-ROBO-Series-Cinewhoop-RB-1507-4S-2900KV-6S-4150KV-Titanium-Shaft-FPV-Brushless-Motor-For-FPV-Racing-p-1621598.html?p=CS290439032392016026) - [Foxeer 5,8G Lollipop 3 2,5 DBi Omni FPV Antena](https://www.banggood.com/de/2pcs-Foxeer-5_8G-Lollipop-3-2_5DBi-Omni-FPV-Antenna-RHCP-SMARP-SMA-for-RC-Drone-Airplane-p-1472198.html?p=CS290439032392016026) - [Helices iFlight MegaBee V2 3045](https://www.banggood.com/de/2-Pairs-iFlight-MegaBee-V2-3045-3Inch-3x4_5-3-Blade-Prop-CW-CCW-Propeller-For-BumbleBee-FPV-Racing-RC-Drone-p-1546703.html?p=CS290439032392016026)

Baixar

O arquivo 3D intitulado "CineQuad (CineWhoop) 3 polegadas" é um projeto interessante voltado para a fabricação de um mini drone de 3 polegadas. O design é inspirado em modelos populares como o BumbleBee e o CO, que integram uma cobertura de espuma de borracha e uma estrutura em sanduíche, oferecendo melhor estabilidade e durabilidade. A proposta do autor é criar um drone eficaz que seja leve e que mantenha um bom desempenho durante o voo.

### Características do Projeto

1. **Dutos e Design**:
- O Duct V2 foi projetado com um diâmetro 2 mm menor, compatível com hélices de 3 polegadas, como as do modelo Gemfan Flash Ducted 75mm-3. Isso visa otimizar o fluxo de ar e aumentar a eficiência do motor.
- O quadro é destinado a componentes padrão de 20x20 mm e utiliza espaçadores de 35 mm, garantindo que as peças se encaixem de forma adequada.

2. **Materiais e Construção**:
- O autor optou por revestir os dutos até três quartos com espuma de borracha de 5 mm, com o objetivo de reduzir o peso total do drone sem comprometer a estabilidade.
- O uso de materiais como carbono, nylon, PET ou PLA para partes principais do quadro (com preenchimento de 100%) garante resistência e leveza. Componentes como dutos de ar devem ser impressos com TPU ou PLA-Flex, que proporcionam flexibilidade e baixo peso (preenchimento de 30%).

3. **Performance e Testes**:
- O texto menciona que, embora a folga de ar nos dutos possa parecer grande, testes práticos revelaram que esse design resultou em um desempenho otimizado com várias hélices de 3 polegadas. O uso de hélices Dalprop T3045 BN foi particularmente destacado, pois proporcionou um voo satisfatório.

4. **Acessibilidade e Integração de Componentes**:
- O projeto inclui uma atualização específica para a câmera Caddx Tarsier, colocando foco na acessibilidade dos botões, cartão SD e porta USB. O design permite que a placa seja montada verticalmente, possibilitando que o cartão SD fique visível e acessível para trocas rápidas.

### Hardware Recomendado

O projeto sugere um conjunto específico de hardware que complementa o design, incluindo:
- Câmeras, controladores de voo, ESCs e motores de marcas renomadas para garantir um desempenho elevado.
- Os motores sugeridos variam em especificações, oferecendo opções tanto para voos de longa distância quanto para maior potência em pista.
- Uma antena FPV e hélices otimizadas complementam o sistema, garantindo um voo estável e com qualidade de imagem.

### Conclusão

O "CineQuad (CineWhoop) 3 polegadas" se apresenta como uma opção viável para entusiastas de drones que desejam um modelo leve e responsivo. O design meticuloso do autor, a escolha de materiais de alta qualidade e a atenção à aerodinâmica mostram um compromisso em maximizar a performance e a eficiência do mini drone. A personalização e o uso de hardware atualizado e confiável aumentam ainda mais a atratividade deste projeto de impressão 3D.
