Chaves de quadro para Creality CR 10, Tevo Tornado e Afinibot A31

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Chaves de quadro para Creality CR 10, Tevo Tornado e Afinibot A31

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

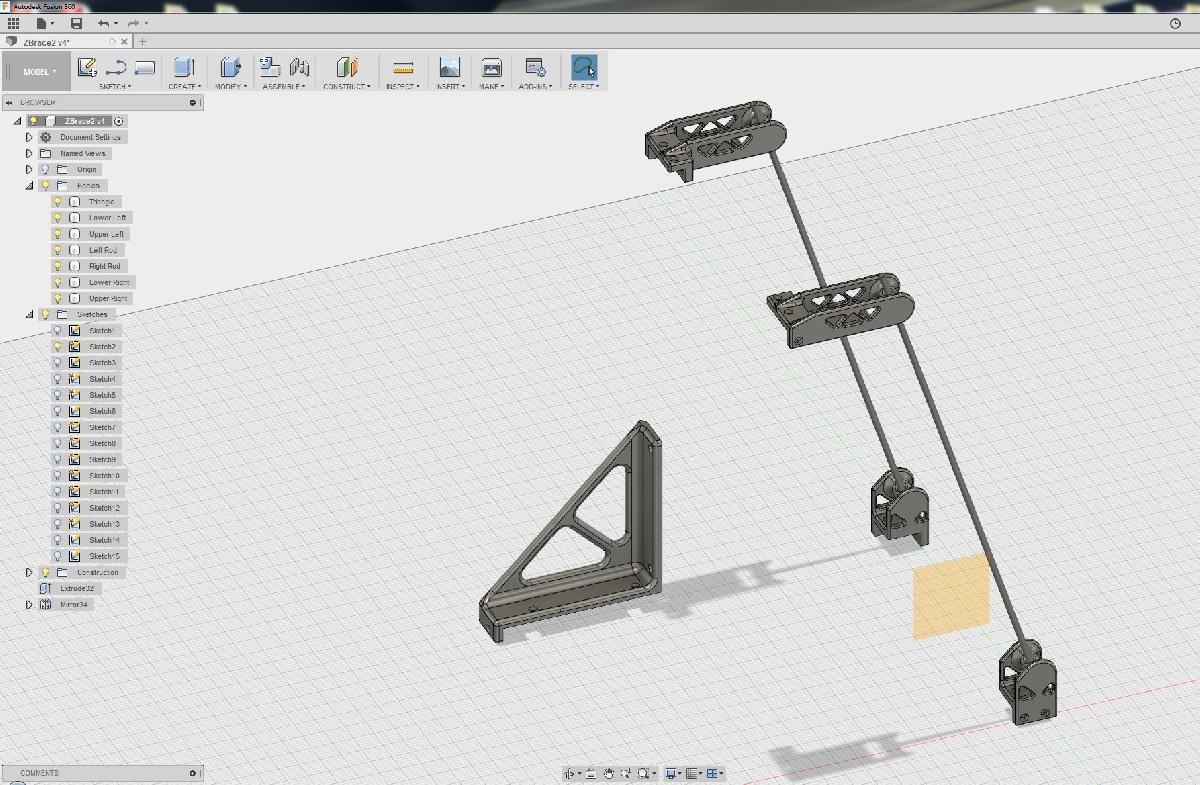

Chaves de quadro para Creality CR 10, Tevo Tornado e Afinibot A31 foi projetado para Impressora 3D. YO CARA, OUVI DIZER QUE VOCE GOSTA DOS MEUS SUJEITOS, ENTAO FIZ MINHAS BRACADEIRAS COM MENOS VOLUME PARA QUE FOSSE MAIS RAPIDO IMPRIMIR MINHAS BRACADEIRAS E TURBINAR SUA MAQUINA!!!!!!!!!! Aqui esta um sistema de suporte para as impressoras 3D Creality CR-10, Tevo Tornado e Afinibot A31. Peguei um pouco de inspiracao dos suportes do Wanhao i3 e usei diretamente o design da bola do AzzA. Todas as pecas caberao dentro do volume de construcao de 300x300x450 daquela impressora. Voce perdera aproximadamente 12,5 mm de viagem vertical, mas sinto que a rigidez extra vale a leve perda de deslocamento em Z. Eu direcionei as pecas da maneira que considero melhor para imprimir e para resistencia. Tambem adicionei os arquivos de origem do Fusion 360 e STEP porque sou legal assim. O suporte triangular e as bolas nao mudaram. Imprimi as pecas do suporte da estrutura em PLA 3D Fila normalmente. Elas nao requerem muito calor. Sugiro preenchimento de 25%-50%. Imprima com as superficies planas e externas na plataforma de construcao. Essa orientacao oferece a melhor resistencia na direcao em que as forcas estao se movendo pela impressora. Para o novo estilo, voce tera que usar uma rosca M5 nos cantos nas extremidades da extrusao para instalar 4 dos parafusos diretamente na estrutura. Alem disso, voce tera que remover a peca "'T". Com o tingle no lugar, ele e redundante. Adicionei suportes a 4 maquinas CR-10/Tornado e agora tenho muitos suportes T espalhados por ai. :D Como eles nao adicionam suporte em uma nova dimensao, eles sao quase inuteis de qualquer maneira. BOM Imprima um de tudo, exceto as bolas. Imprima 8 delas. Estilo Antigo 50 - porcas T-slot de 5mm. (Voce pode nao precisar de todas, mas faca um favor a si mesmo e compre um pacote de 50) 50 - Parafusos de cabeca redonda M5-0.80 x 12MM, cabeca allen. 50 - Arruelas M5 2 - Comprimentos de 24" de barra roscada M8 ou 5/16" e 8 porcas correspondentes. Tambem aconselho usar arruelas entre as bolas e as porcas. Estou usando porcas flangeadas. Novo Estilo: 16 - porcas T-slot de 5mm. 16 - Parafusos de cabeca redonda M5-0.80 x 12mm, cabeca allen. 4 - Parafusos de cabeca redonda M5-.80 x 12-20mm, cabeca allen. (para as areas roscadas) 20 - Arruelas M5 2 - Comprimentos de 24" de barra roscada M8 ou 5/16" e 8 porcas correspondentes. Tambem aconselho usar arruelas entre as bolas e as porcas. Estou usando porcas flangeadas. Edicao 26-2-17: Removi o suporte do motor Y. Parece que nao e mais robusto que o da fabrica. Vou projetar um que funcione com o da fabrica. Edicao 3-12-17: Adicionei formatos de arquivo STEP e F3D para que as pessoas possam editar. Edicao 4-3-18: Adicionei modelos mais rapidos de imprimir para os suportes frontais superiores e inferiores e adicionei Tevo Tornado a lista. Edicao 10-3-18: Notei alguns furos fora do lugar nas pecas inferiores. Eu os corrigi. Deletei as bolas antigas e adicionei bolas mais rapidas/faceis de imprimir. Basta usar as porcas de 8mm como antes. Mas agora voce pode acessar as porcas com ferramentas reais. Tambem aconselho usar arruelas entre as porcas e as bolas. Usei porcas flangeadas de 8mm. Acabei de falar muito sobre porcas e bolas. HUH HUH. Edicao 7-4-18: Fiz uma alteracao na peca "Triangulo" para dar mais espaco aos parafusos no suporte do gantry X do lado direito. A Tevo deixa esses parafusos bem para fora e, na minha Tornado, as costas dos parafusos estavam esfregando. Entao, fiz um chanfro em vez de um filet para aumentar o espaco.

Baixar

O arquivo de modelo 3D intitulado "Chaves de quadro para Creality CR-10, Tevo Tornado e Afinibot A31" oferece um sistema de suporte inovador para essas populares impressoras 3D. Criado para otimizar o desempenho e a rigidez da estrutura da impressora, o design foi inspirado por suportes já existentes e embutido com modificações para facilitar a impressão e a montagem.

### Características do Modelo

1. **Desempenho Melhorado**: As chaves de quadro são projetadas para aumentar a rigidez da estrutura da impressora, embora resultem em uma leve perda de deslocamento vertical de aproximadamente 12,5 mm. O autor acredita que a rigidez extra compensa essa leve perda.

2. **Volume de Impressão**: Todas as peças do modelo cabem dentro do volume de construção de 300x300x450 mm, tornando-o ideal para as impressoras mencionadas. Essa maximização do espaço garante que os usuários não tenham que se preocupar com limitações de tamanho.

3. **Material e Configuração de Impressão**: O modelo foi impresso em PLA, um material comum em impressões 3D que não requer altas temperaturas. O autor sugere um infill de 25%-50% para garantir a resistência e durabilidade das peças. Além disso, recomenda imprimir com as superfícies externas planas na plataforma de construção para otimizar a resistência.

4. **Conexão e Montagem**: O modelo apresenta um novo estilo de montagem que exige o uso de roscas M5 nos cantos das extremidades da extrusão, permitindo a instalação direta de parafusos na estrutura. O autor removeu uma peça redundante chamada "T", tornando o sistema mais eficiente.

5. **Novidades e Melhorias**: O autor mantém o projeto atualizado, fazendo várias edições ao longo do tempo. Qualquer problema identificado, como furos deslocados ou a adição de novos formatos de arquivo, é sempre corrigido para melhorar a experiência do usuário. Além disso, a edição mais recente fez ajustes no design para acomodar melhor a montagem e previne interferências entre peças.

### Materiais Necessários

Para o novo estilo de montagem, o autor recomenda a seguinte lista de materiais:
- 16 porcas T-slot 5mm
- 16 parafusos de cabeça redonda M5-0.80 x 12mm
- 4 parafusos M5-0.80 x 12-20mm
- 20 arruelas M5
- 2 barras roscadas de 24” (M8 ou 5/16”) e 8 porcas correspondentes

### Considerações Finais

Este modelo oferece uma solução prática e personalizável para entusiastas de impressoras 3D que desejam melhorar a rigidez de suas máquinas. A filosofia aberta do autor, ao fornecer arquivos de origem do Fusion 360 e STEP, permite que os usuários modifiquem e adaptam o design conforme suas necessidades. Assim, este modelo não apenas melhora o desempenho da impressora, mas também promove a colaboração e a inovação dentro da comunidade de impressão 3D.
