Sobre o objeto 3D Chave para filtro de agua

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

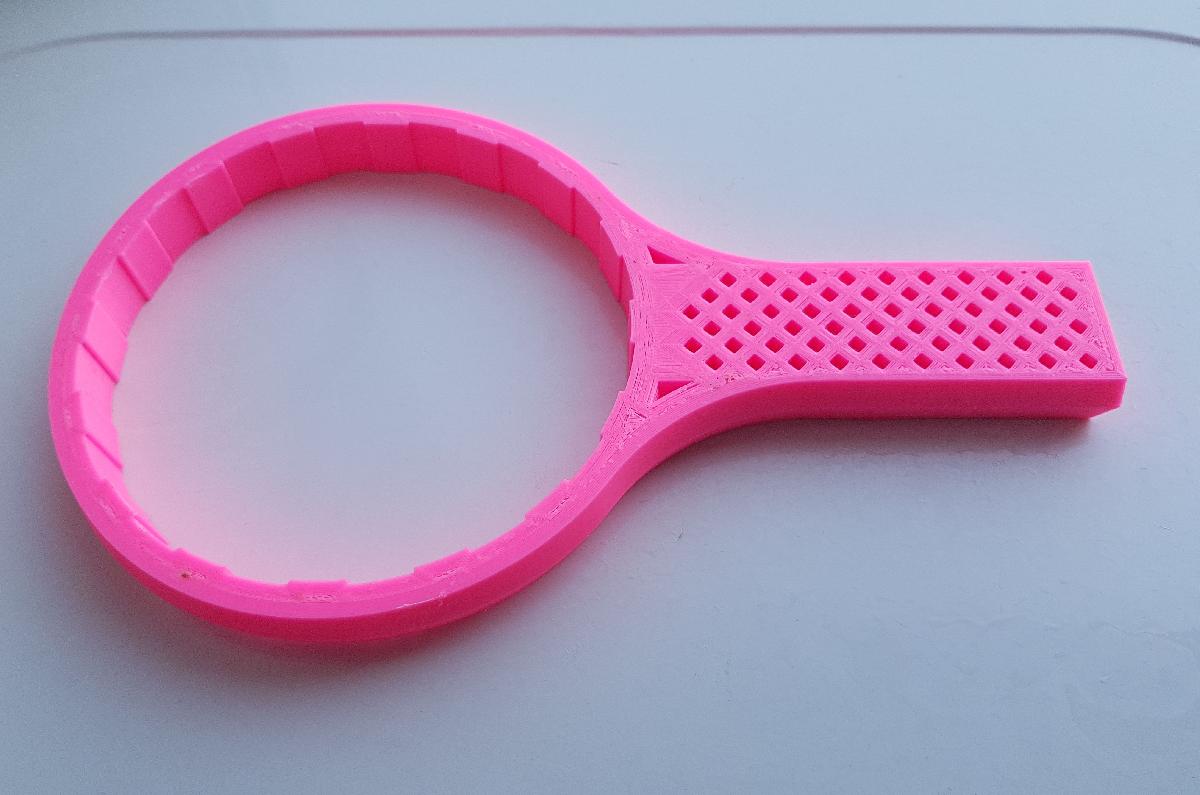

Chave para filtro de agua foi projetado para Impressora 3D. Esta e a substituicao para a chave de filtro de agua que tenho depois que percebi que ela se tornou maior do que as aletas da caixa do filtro podem ser fixadas para soltar corretamente a caixa do filtro.A caixa do filtro original tem 8 aletas ao redor com apenas 1mm de flange. O diametro da chave de filtro original que considera as flanges e de 120mm, enquanto esta ferramenta tem 119mm no modelo e cerca de 117-118mm quando impressa com ABS e depois processada de acordo com o procedimento de reforco. Ela ainda se encaixa corretamente nas aletas da caixa do filtro devido a sua forma conica.As forcas que podem ser aplicadas a chave sao altas, entao use um filamento tao duravel quanto voce tiver. A forca esperada a ser aplicada e de cerca de 30N*m (ou ~30kg na extremidade do cabo de 0,1m).Uma cama de impressora de 200x200 mm no minimo e necessaria para imprimir esta chave (ao longo da diagonal).Peso da chave de ABS e 78g contra a chave original com seus 69g. Portanto, nao desperdicou muito mais plastico.PS: A chave desparafusou com sucesso o filtro com uma forca de 5-10kg aplicada ao cabo. :) Sim-s-s-s-s!
