Sobre o objeto 3D Chassi para montar uma impressora 3D para experimentar.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

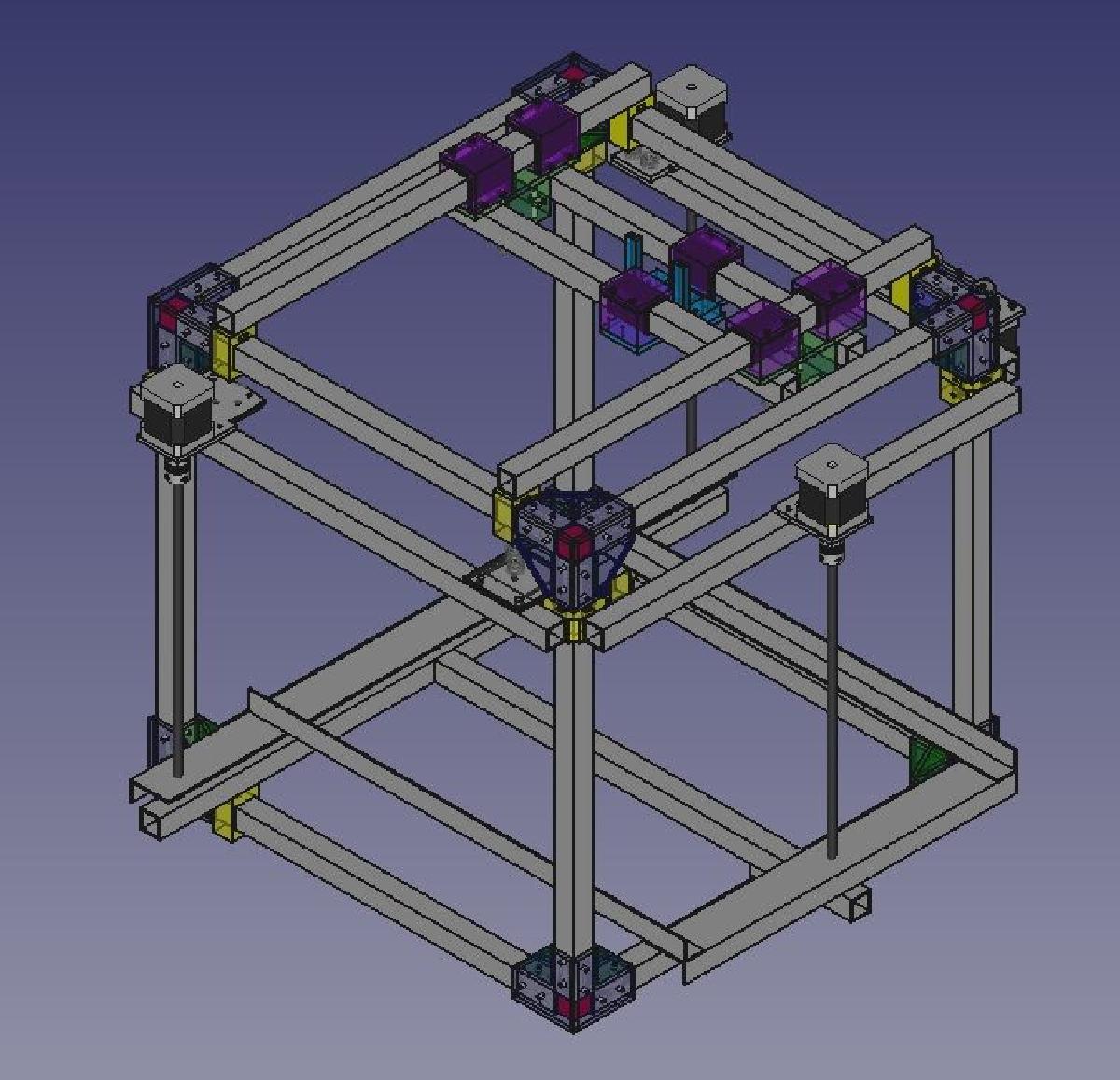

Chassi para montar uma impressora 3D para experimentar. foi projetado para Impressora 3D. O objetivo e montar uma impressora 3D para fazer testes com ela.Primeiro, o chassiComo meu tamanho e muito pequeno, vou partir de um cubo de tamanho pequeno 44x44x44Quero fazer a impressora com o maximo de materiais de uso comum, nao especializado (espero que essa decisao abarate o custo e anime mais pessoas que, como eu, queiram experimentar).Decidi usar perfis quadrados de aluminio anodizado de 20x20; se alguem preferir fazer a montagem com perfis VSLOT ou TSLOT, encontrara que as medidas sao as mesmas e, com pequenas modificacoes, o que esta aqui descrito servira.Ainda que o chassi possa ser usado para qualquer tipo de impressora, vou me concentrar no tipo CoreXY.Com esses ultimos reforcos, considero que ja tenho o design do chassi.Primeiro experimento: Reduzir o peso das partes moveis, isso resulta em um menor consumo, uma menor inercia e abre a possibilidade de incrementar a velocidade. A ideia e utilizar perfis de aluminio com rolamentos lineares de teflon. Se eu substituir as barras de aco de 8 mm por perfil de aluminio de 20x20 ou 16x16, reduzo o peso. Se utilizar rolamentos lineares de plastico (melhor teflon) em lugar dos de esferas, tambem reduzo o peso.Segundo experimento: Colocar tres pontos de tracao na cama. Estamos acostumados a ter camas com 1 ou 2 pontos de tracao. Se colocarmos 3 pontos de tracao, as vibracoes e imprecisoes que isso gera serao reduzidas.As pecas foram projetadas para serem impressas em PETG XT 3D Fila, pois e mais duro, mas tambem podem ser impressas em PLA 3D Fila. O parafuso usado e M4.Estou aberto a ideias e colaboracoes.Para que tenham uma ideia orientativa dos custos de materiais: 4 perfis de 2m de 20x20mm (cerca de 40€) 1 Conjunto eletronica Arduino + RAMPS 1.4 + 5 pololu DRV8825 + display LCD12864 (30€) 1 Fonte de alimentacao 12v 20A 240w (18€). E provavel que eu termine colocando 2 fontes (uma para a cama aquecida)1 conjunto de 5 motores 17HS4401 (35€) 1 empurrador clone do titan (cerca de 10€) 1 motor para o empurrador 17HS4023 (10€) 1 extrusor V6 ventilador aquecedor e sensor de temperatura (10€) 3 husillos rolamentos e acopladores (cerca de 25€) 1 cama aquecida de 280x200 com sensor de temperatura (30€) 30 Rolamentos F624ZZ (9€)1 Mosfet (5€) 10m correia GT2 (8€) 2 engrenagens motor (3€)Parafusos variados (10€) Cabos diversos (10€)A partir deste chassi tipo coreXY, farei com que os eixos se movam de forma cartesiana (o ajuste das correias em um coreXY e muito critico). Inclui uma imagem de um video de "Mundo C.N.C. com Arduino" que exemplifica como podem ser colocadas as correias em um chassi do tipo coreXY para que o cabecote se mova de forma cartesiana.Avanco:Impri as pecas do patim em PETG XT 3D Fila a 0,2mm. E necessario lixar bem com uma lixa fina a agua a parte interna dos patins para eliminar as imperfeicoes da impressao. Juntem as duas partes do patim com parafusos M 2,5x15 rosca chapa e cabeca avellanada. Impri algumas pecas para ajustar a separacao das partes do patim ao tubo em questao (na foto podem ser vistas em preto). Essas pecas de separacao foram impressas com uma largura de camada de 0,1mm em PETG.O conjunto desliza perfeitamente e, se quiserem mais suavidade, pode-se colocar um pouco de graxa de silicone (no meu caso, "3 em 1" em spray). O unico problema (ja esperado) e que as pecas ficam ajustadas para um pedaco de perfil e uma posicao; apenas gira-las 90° pode fazer com que nao deslizem de forma tao suave.Selecionei a eletronica Arduino + RAMPS 1.4 + LCD 12964 + POLOLU DRV8835 por serem elementos muito padrao do mercado e fiz testes com Marlin e Repetier. Gostei muito do Repetier.Comecei a montar a parte inferior do chassi.Peguei emprestadas algumas pecas do "Mundo C.N.C. com Arduino" para o suporte dos rolamentos da correia.Fiz um redesenho do patim menor para aumentar a area de impressao para: 194x273mm.Ja estao todos os suportes de motores e comecei com o suporte da cama.Avancei um pouco mais na montagem do chassi.
