Sobre o objeto 3D Centro Multimidia para Raspberry Pi4 + Caixa + Display touchscreen de 5 polegadas DSI + OMSC

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Centro Multimidia para Raspberry Pi4 + Caixa + Display touchscreen de 5 polegadas DSI + OMSC foi projetado para Impressora 3D. Centro Multimidia para Raspberry Pi4 com Caixa para display touchscreen DSI de 5 polegadas ou Monitor/TV e OMSC: 05/10/2023: - Adicionado regulador PCB_Fan (obrigado Cornflakesninja! [link](https://www.thingiverse.com/thing:4121604)) - Reprojetada a Case HifiBerryDac2+X876NVMeM2_left.stl com logo Raspberry como aerador para o ventilador. - Adicionado Case HifiBerryDac2+X876NVMeM2_fan_director.stl aerador para direcionar o ar do ventilador. Esta e uma implementacao do projeto [link](https://www.thingiverse.com/thing:5949544). O resultado e um paralelopipedo de 15x10x9 cm que ira reproduzir musica em alta definicao ate um maximo de 192kHz/24bit (DAC Burr-Brown dedicado). Tanto por razoes de qualidade de som quanto para evitar interferencias, preferi nao integrar internamente qualquer tipo de amplificador de audio (mesmo que houvesse espaco!). As diferencas substanciais em comparacao ao projeto [link](https://www.thingiverse.com/thing:5949544) sao: 1) Um SSD NvME de 2TB integrado dentro da caixa. 2) Um botao que gerencia o desligamento limpo do sistema e a troca entre a tela DSI interna de 5" e o monitor (ou TV), resolucao maxima 1920*1080. 3) Um LED que atualiza o usuario sobre o status da pressao do botao. 4) Tela DSI de 5" para manter dimensoes pequenas. 5) A caixa (que se inspira na Raspberry_Pi_Box Volumio com display de 5") foi dividida em 6 pecas para reduzir a duracao da impressao 3D de cada parte individual e foi modificada para acomodar o SSD X876 NVMe M.2 e o DAC. 6) Um ventilador de 4 cm para resfriamento do sistema. Futuras implementacoes (tempo e desejo permitindo): 1) Substituindo o HiFiBerry DAC2 Pro pelo HiFiBerry Digi2 Pro. 2) Reconhecimento automatico da resolucao do monitor ou TV. HW: Raspberry PI4 2GB HiFiBerry DAC2 Pro Geekworm 2TB NVMe M.2 com dissipador. Na verdade, eu o alimento com 3,5 volts por enquanto: veremos se isso e suficiente para manter tudo a uma temperatura aceitavel. Tela touch DSI de 5" Osoyoo [link](https://www.amazon.it/gp/product/B07KJBCNS8/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1) Ventilador de 4 cm funcionando a 3.3 ou 5v. LED branco 5V. Ponteiro de mouse giroscopio sem fio [link](https://www.amazon.it/gp/product/B015SO37SY/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1). 1 botao momentaneo NO (Normalmente Aberto). Dissipador de calor para SSD NVME M.2 [link](https://www.amazon.it/gp/product/B0CCTLMFC3/ref=ox_sc_act_title_1?smid=A9G6ZFNMZJ9WN&psc=1). SW: 1) Scripts em Python para gerenciar o botao e o LED. Para gerenciar o botao e o LED, usei os pinos GPIO 12 e 13 do PI4: eles nao interferem com os pinos usados pelo DAC. - Pressao curta e liberacao imediata do botao: 3 lampejos do LED e o sistema realiza um desligamento limpo. - Pressao longa e manutencao do botao: 6 lampejos do LED e o sistema fara a troca da tela DSI interna para o monitor/TV. Para restaurar a tela interna, repita essa operacao. 2) OSMC para reproducao de audio. Note que o OSMC tem seu proprio aplicativo Android chamado "Kore", que permite usar seu celular como um controle remoto universal para ter controle total no OSMC para Raspberry. 3) Alem disso, atraves da instalacao de plugins, para aqueles que desejarem, sera possivel: - Ouvir radio em streaming. - Conectar-se ao Tidal ou Spotify. - Assistir canais de televisao italiana abertos em streaming (APENAS CANAIS GRATUITOS, NADA DE TV SATELITE ILEGAL!) [link](https://www.yourlifeupdated.net/streaming/come-vedere-la-televisione-italiana-su-kodi-18/). Parafusos, buchas, porcas e parafusos: 4x buchas roscadas m2.5 na base para raspberry. 4x buchas roscadas m3 na base para parte traseira, lateral direita e lateral esquerda. 4x parafuso m2.5x5mm na base para raspberry. 2x parafuso m2x5mm para protecao termica do display DSI de 5 polegadas. 2x parafuso m2x10mm peca frontal encaixada na base. 4x porca e parafuso m3x10mm peca frontal (lados). 3x parafuso m4x12mm autoperfurante para plugues de bloqueio do display DSI. 8x porca e parafuso m3x10mm para frontal, lateral direita e lateral esquerda. 2x porca e parafuso m2x10mm para travar a peca frontal na base. Links: Suporte para LED de 5 mm [link](https://www.thingiverse.com/thing:4349091). Capa de Conector [link](https://www.thingiverse.com/thing:5021324/files). Placa de Expansao X876 V1.1 NVME M.2 [link](https://geekworm.com/products/x876). Caixa para Centro de Midia [link](https://www.thingiverse.com/thing:5949544). Dissipador de Calor em Aluminio, SSD M.2 [link](https://www.amazon.it/gp/product/B0CCTLMFC3/ref=ox_sc_act_title_1?smid=A9G6ZFNMZJ9WN&psc=1).

Baixar

O arquivo "Centro Multimídia para Raspberry Pi4 + Caixa + Display touchscreen de 5 polegadas DSI + OSMC" representará um interessante projeto para entusiastas de tecnologia e áudio.

### Descrição do Projeto

Este projeto é uma implementação de um centro multimídia destinado ao Raspberry Pi 4, projetado para funcionar com um display touchscreen DSI de 5 polegadas ou um monitor/TV. O dispositivo utiliza OSMC (Open Source Media Center) para reprodução de áudio, oferecendo suporte a uma ampla gama de formatos e serviços de streaming.

### Características do Projeto

1. **Estrutura Física**: O centro multimídia é construído em um formato de paralelepípedo com dimensões de 15x10x9 cm, ideal para compactar a construção. A caixa foi projetada para acomodar um SSD NVMe de 2TB, bem como um DAC Burr-Brown dedicado para garantir uma reprodução de áudio de alta qualidade, suportando até 192 kHz/24 bits.

2. **Ventilação e Resfriamento**: Para assegurar uma operação eficiente, o projeto inclui um ventilador de 4 cm, e uma série de melhorias na estrutura ajuda a direcionar o fluxo de ar.

3. **Interface do Usuário**: O centro multimídia é controlado através de um botão que permite dois funcionamentos principais: um desligamento limpo do sistema e a troca entre a tela DSI interna e um monitor externo. Um LED indica o status do sistema, proporcionando uma interação amigável.

4. **Componentes de Hardware**:
- Raspberry Pi 4 (2GB de RAM)
- HiFiBerry DAC2 Pro
- SSD NVMe M.2 de 2TB
- Display touchscreen DSI de 5 polegadas (marca Osoyoo)
- Ventilador de 4 cm, LED de 5V, e um mouse giroscópico sem fio
- Diferentes parafusos, buchas e porcas para montagem.

### Desenvolvimento e Personalizações

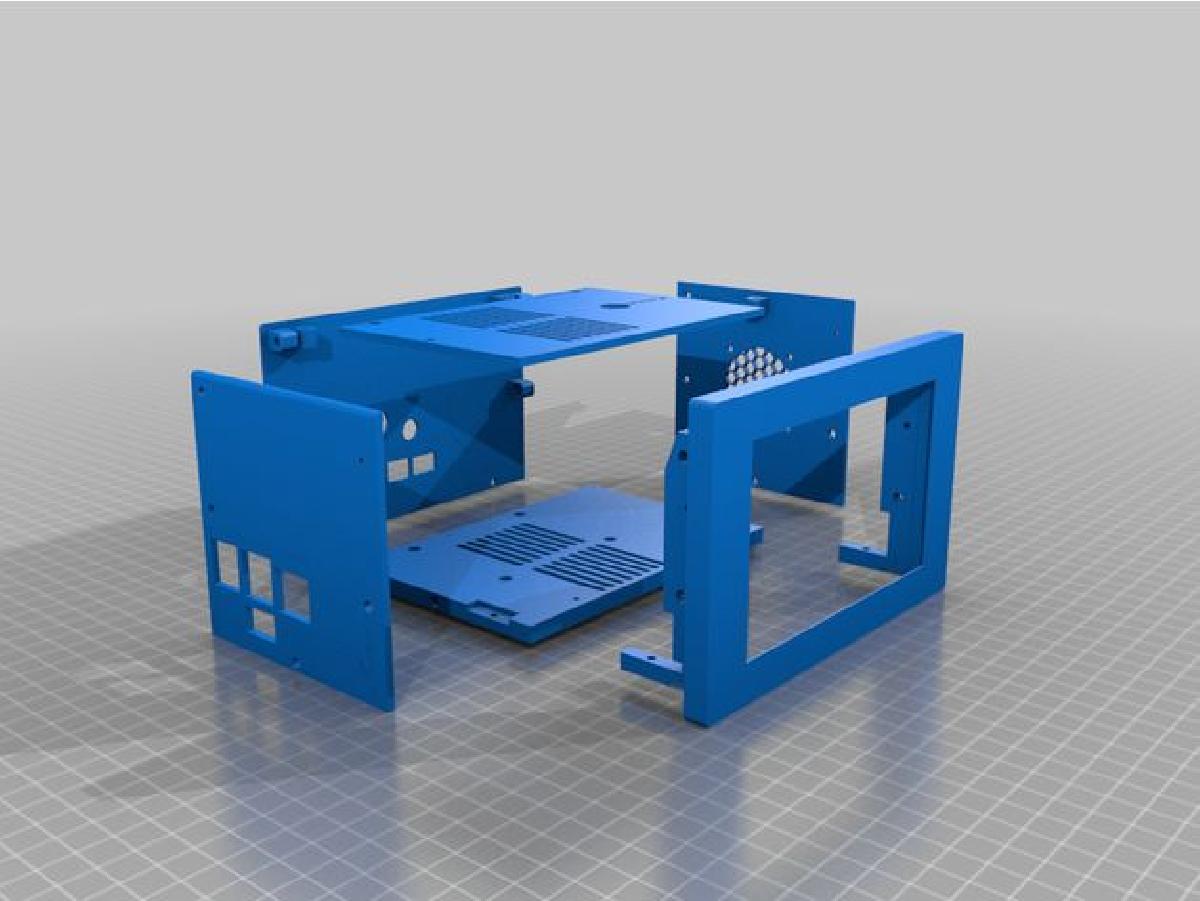

O autor do projeto fez várias considerações sobre melhorias em relação a implementações anteriores, como a separação da caixa em seis partes para facilitar a impressão 3D. Além disso, ele fez adaptações para efeitos de estética e funcionalidade, como incluir logotipo da Raspberry na ventilação.

### Programação e Funcionalidade

A parte de software é gerida através de scripts Python que interagem com os pinos GPIO do Raspberry Pi. Isso permite que o sistema execute comandos baseados nas ações do usuário (pressionar o botão).

Além disso, o OSMC permite ao usuário reproduzir sua biblioteca de áudio, e também oferece suporte para streaming de rádio, Tidal, Spotify e canais de TV italianos gratuitamente, por meio de plugins.

### Futuras Implementações

O autor expressou sua intenção de expandir o projeto para incluir um HiFiBerry Digi2 Pro e a automação do reconhecimento da resolução do monitor, o que aumentaria ainda mais a versatilidade do dispositivo.

### Conclusão

O "Centro Multimídia para Raspberry Pi4" representa uma ótima maneira de fundir tecnologia e entretenimento em um único dispositivo acessível e de alta qualidade. Sua configuração modular e as opções de personalização disponíveis tornam-no um projeto empolgante para makers e amantes de áudio que buscam criar uma solução de mídia personalizada e integrada.
