Centreurs de tiges T8 et M8 pour Dagoma DiscoEasy et DiscoVery

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Centreurs de tiges T8 et M8 pour Dagoma DiscoEasy et DiscoVery

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

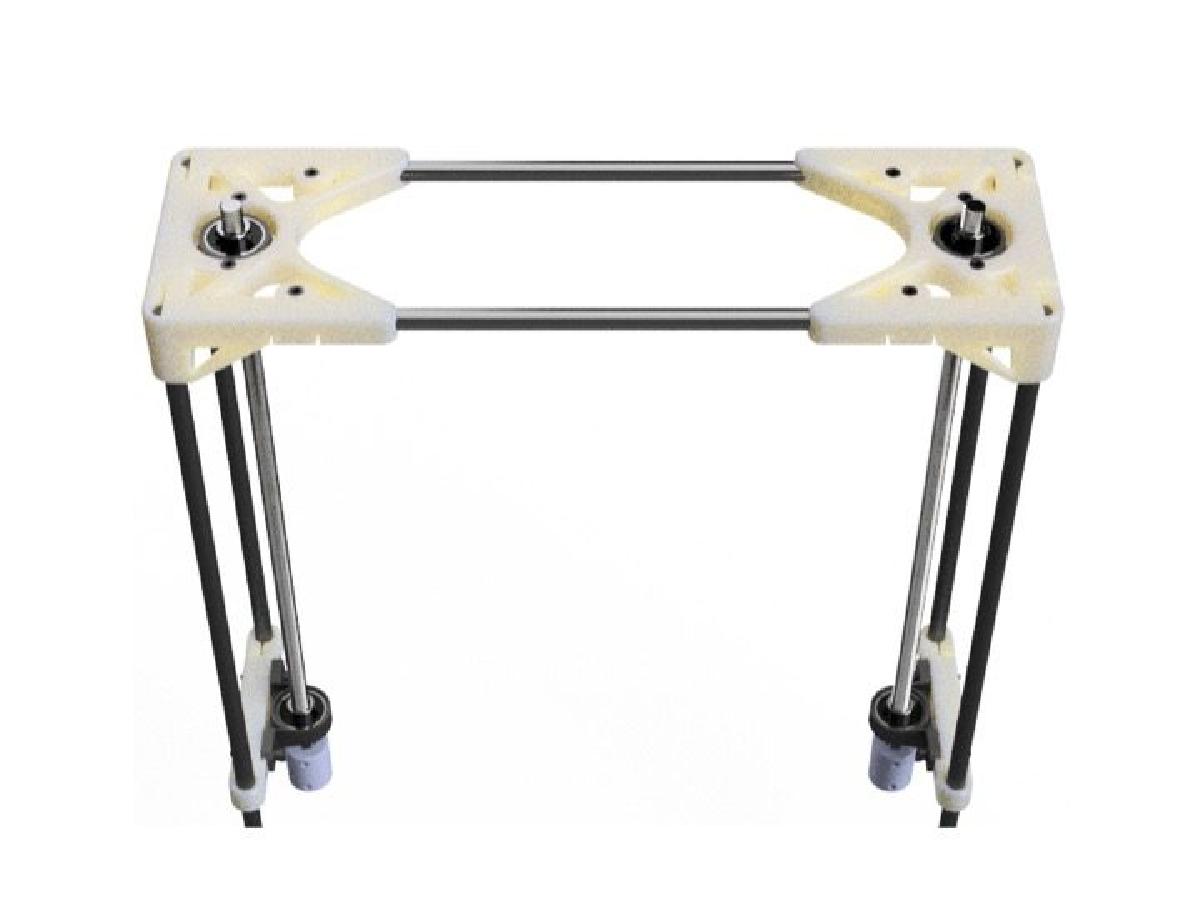

Centreurs de tiges T8 et M8 pour Dagoma DiscoEasy et DiscoVery foi projetado para Impressora 3D. Obrigado ao Chikungunya pelos seus videos: Este e um remix das pecas seguintes:Centragens altas com rolamento e reforcos: https://www.thingiverse.com/thing:2538950 Anti-ondulacao XYZ do acoplador flexivel 5x8: https://www.thingiverse.com/thing:2537196Este remix foi feito para permitir a utilizacao de parafusos trapezoidais T8,implementando rolamentos de guia longo com fixacoes integradas.Esses rolamentos tambem permitem o uso de barra roscada M8. Eles proporcionam assim um melhor guia do que as pecas originais que eu tinha compartilhado anteriormente.As fixacoes integradas aos rolamentos permitem eliminar todas as vibracoes das barras, rigidificar a estrutura e distribuir o peso do conjunto movel em Z para que nao seja apenas suportado pela fixacao dos motores. Isso proporciona um real ganho de estabilidade, reprodutibilidade e precisao (ver as imagens n°6 & 7).No caso da utilizacao da cabeca 3 ventoinhas, o curso Z e aqui aumentado novamente para 220 mm gracas aos centradores altos.As pecas de centragem em ligacao com a barra exigem o uso obrigatorio desses carrinhos ou seu remix: https://www.thingiverse.com/thing:2627287Conjunto dos centradores Altos4 x parafusos M3 – 10 (fixacao das barras horizontais)14 x parafusos M3 – 124 x arruelas M318 x porcas M32x rolamentos KFL para montagem plana: 8 mm (1ª escolha) : https://www.banggood.com/810121517mm-Bore-Diameter-Zinc-Alloy-Pillow-Block-Flange-Bearing-KFL-Series-p-1119328.htmlConjunto dos centradores Baixos (Anti-ondulacao XYZ do acoplador flexivel 5x8)4 x parafusos M3 – 12 4 x parafusos M3 – 18 (ou mais longos, para a fixacao do rolamento)4 x arruelas M38 x porcas M32x rolamentos KP para montagem lateral KP08 (3ª escolha) : https://www.banggood.com/8mm-to-35mm-KP-Series-Bore-Diameter-Mounted-Ball-Bearings-Zinc-Alloy-Pillow-Block-Housing-p-1076413.html Barras roscadas M8 ou trapezoidais T8 comprimento util 320 mm (ou mais)Para informacao, eu uso 2x barras trapezoidais T8 retificadas de 400 mm (cortaveis para 320 mm ou entao aumentando ate 445 mm as 4 barras da estrutura Z), com a referencia seguinte. Esta referencia inclui Rolamentos KP08 para montagem lateral, assim como acopladores de precisao: https://www.banggood.com/T8-400mm-Stainless-Steel-Lead-Screw-Set-with-Mounted-Ball-Bearing-and-Shaft-Coupling-p-995052.html

Baixar

O modelo 3D intitulado "Centreurs de tiges T8 et M8 para Dagoma DiscoEasy e DiscoVery" é uma peça projetada para aprimorar a estrutura e o desempenho de impressoras 3D do tipo Dagoma, especificamente os modelos DiscoEasy e DiscoVery. Esse design é um remix de duas peças anteriores, que visa oferecer uma solução mais eficiente para a montagem e estabilidade do eixo Z da impressora.
