Sobre o objeto 3D Centelha Minitermico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Centelha Minitermico foi projetado para Impressora 3D. Geral:O modelo foi desenvolvido para teste de estruturas e solucoes.PODO pod deve ser impresso em PLA 3D Fila, em cor clara, com 3 camadas de paredes em todas as direcoes, sem suportes e com 20% de preenchimento. E esperado que a cauda se deformara levemente, assim o furo do boom deve ser refeito apos impressao com broca de 7mm.A asa deve ser presa por elasticos.A parede de fogo deve ser impressa em PLA 3D Fila, solida e presa com uma porca e um parafuso M3x8mm.AsaO D-Box da asa deve ser impresso em PLA (de preferencia LW PLA), em cor clara, com uma camada de espessura e 6% de preenchimento com giroides.As longarinas sao feitas com 6 barras redondas de 1.5mm de fibra de carbono coladas dentro do D-box.As nervuras devem ser cortadas em balsa 3mm e coladas na superficie plana do D-box.O bordo de fuga e constituido de vareta de fibra de carbono 2x2mm quadrada e suportado por cantoneiras triangulares.A ponta da asa deve ser colada ao painel central com baioneta redonda de 4mm carbono.CaudaO boom e um tubo de 7x6x500mm de carbono colado ao pod.A cauda em V e construida em balsa 3mm e entelada com plastico leve. Uma peca impressa em PLA solida conecta a cauda ao boom.A linkagem deve ser pull spring com linha multifilamento ou cabo de aco.EquipamentoMotor: 1507 Kv2500-3500ESC: 12A ou maiorServos: 2un. 9gBateria: 2S 300-500mAhTodas as varetas de fibra de carbono podem ser compradas atraves deste link: https://www.aliexpress.com/p/trade/confirm.html?objectId=1005006066697354&from=aliexpress&countryCode=DE&shippingCompany=CAINIAO_ECONOMY&provinceCode=&cityCode=&aeOrderFrom=main_detail&skuAttr=14%3A193%23Small%20glider%20kit&skuId=12000035575788495&skucustomAttr=&quantity=1&spm=a2g0o.detail.0.0&curPageLogUid.Atencao:Centelha e um desenvolvimento exclusivamente para fins educacionais. Sao proibidas comercializacoes parciais ou totais.

Baixar

O arquivo "Centelha Minitermico" é um modelo 3D projetado para testes de estruturas e soluções em um contexto educacional, com foco em impressões 3D. Aqui está uma análise detalhada das especificações e considerações deste projeto:

### Geral
O modelo foi desenvolvido como um experimento para avaliar diferentes soluções estruturais em projetos de aeromodelos. É uma oportunidade para makers e estudantes explorarem a impressão 3D e a construção de aeronaves.

### Estrutura do Modelo

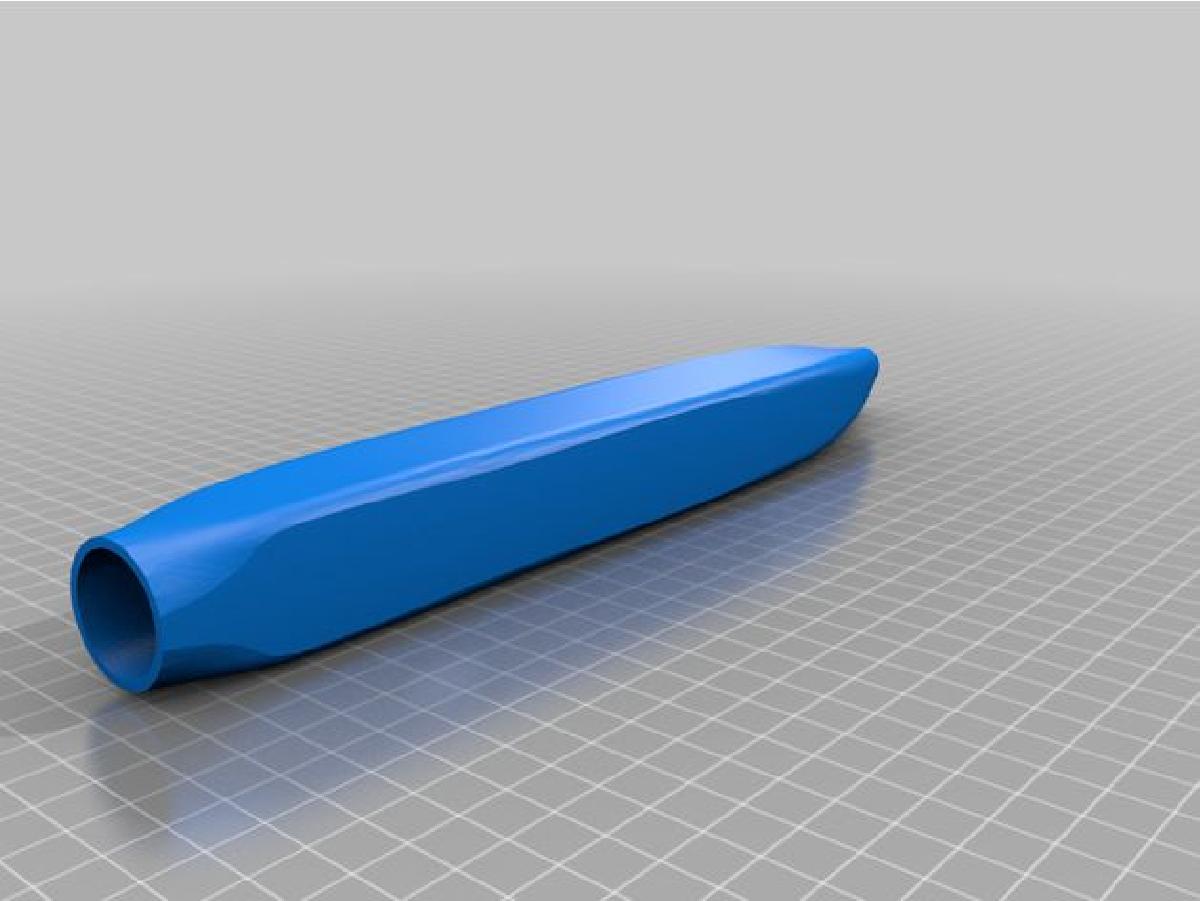

#### POD
- **Material**: Deve ser impresso em PLA de cor clara.
- **Configurações de Impressão**:
- 3 camadas de paredes em todas as direções para garantir resistência estrutural.
- Impressão sem suportes e 20% de preenchimento.
- **Considerações Pós-Impressão**: O furo do boom (parte central) precisará ser ajustado com uma broca de 7mm após a impressão, pois pode ocorrer deformação na peça.
- **Montagem da Asa**: Utilizar elásticos para prender a asa ao pod.
- **Parede de Fogo**: Esta parte também deve ser impressa em PLA, sólida, e deve ser fixada com uma porca e parafuso M3x8mm, garantindo uma estrutura segura.

#### Asa
- **D-Box da Asa**: Impressão em PLA (preferencialmente LW PLA, que tem propriedades de leveza), com camada única e 6% de preenchimento em giroides.
- **Longarinas**: Feitas com 6 barras redondas de fibra de carbono de 1.5mm, coladas dentro do D-box para aumentar a rigidez.
- **Nervuras**: Cortadas em balsa de 3mm, fixadas na superfície plana do D-box.
- **Bordo de Fuga**: Composto por uma vareta de fibra de carbono de 2x2mm e suportado por cantoneiras triangulares para maior resistência.
- **Montagem da Ponta da Asa**: Colagem à estrutura central com uma baioneta de 4mm em carbono.

#### Cauda
- **Boom**: Tubo de carbono de 7x6x500mm colado ao pod, fornecendo suporte e rigidez.
- **Cauda em V**: Construída em balsa de 3mm e coberta com plástico leve para reduzir o peso.
- **Conexão do Boom**: Parte impressa em PLA sólida conecta a cauda ao boom.
- **Linkagem**: Deve ser feita com um sistema de pull spring utilizando linha multifilamento ou cabo de aço.

### Equipamentos
Os componentes necessários para o funcionamento do modelo incluem:
- **Motor**: 1507 Kv2500-3500, que proporciona a potência necessária para o voo.
- **ESC (Controle Eletrônico de Velocidade)**: 12A ou maior, adequado para gerenciar a energia do motor.
- **Servos**: Dois servos de 9g para controle de superfícies.
- **Bateria**: 2S com capacidade entre 300 e 500mAh, fornecendo a energia necessária para o voo.

### Considerações Finais
O modelo "Centelha Minitermico" é destacado como uma construção exclusivamente educacional, proibindo a comercialização, seja total ou parcial. Todos os materiais necessários, como varetas de fibra de carbono, podem ser adquiridos através do link fornecido.

Essa iniciativa é essencial para fomentar o aprendizado prático em áreas como engenharia e design, permitindo que os usuários experimentem com construção e aerodinâmica de forma acessível e criativa.
