Catapulta inspirada em Leonardo da Vinci

Brinquedos Mecânicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Catapulta inspirada em Leonardo da Vinci

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

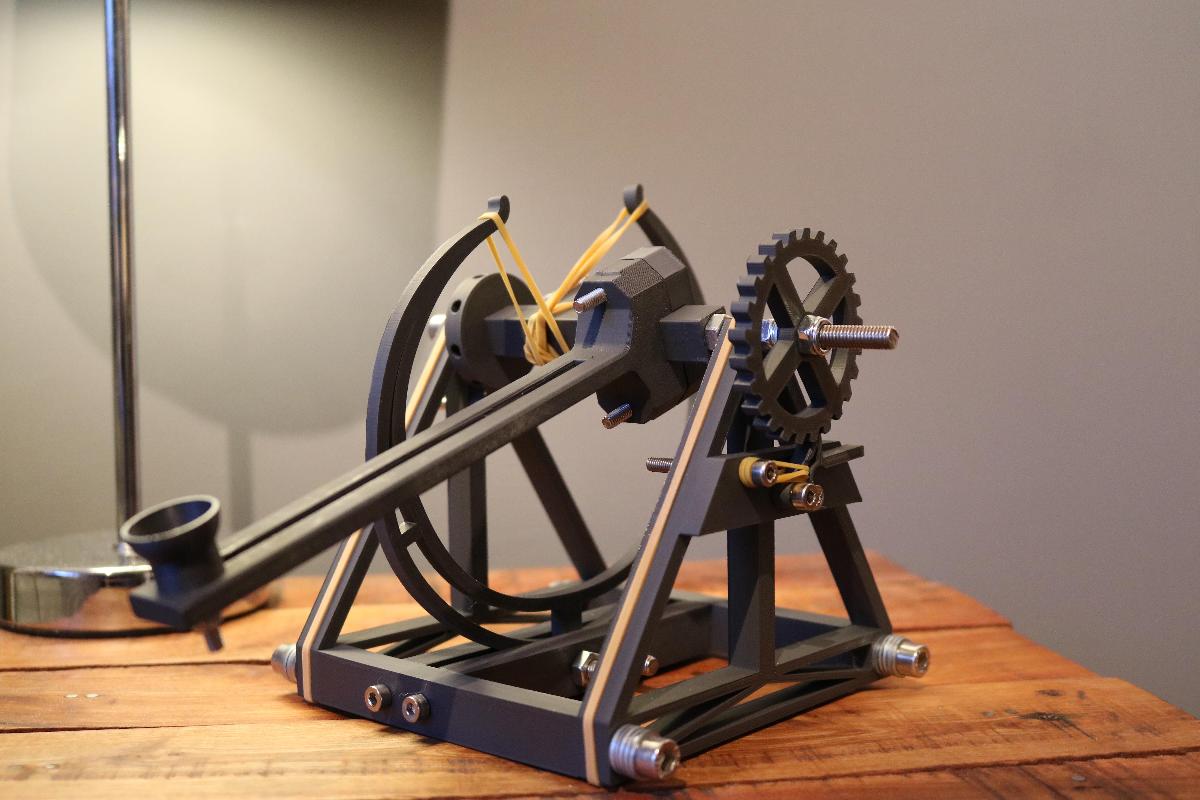

Catapulta inspirada em Leonardo da Vinci foi projetado para Impressora 3D. Catapulta inspirada por Leonardo da Vinci, mais poderosa do que um simples brinquedo de mesa, aproximadamente 110 mm de altura (estrutura). Facilmente impressa em 24 horas, divirta-se!Certifique-se de enviar fotos da sua quando estiver completa! Adoraria poder inclui-las na minha apresentacao de final de semestre! Obrigado!ATUALIZACAO - 31 de marco de 20191 - Aumentados os furos superiores nas estruturas A para permitir um movimento rotacional mais suave.2 - Removido material na "Estrutura A Direita". Isso elimina a necessidade de suportes e economiza tempo/material.3 - Adicionada a opcao de imprimir a base toda de uma vez (agora apenas 7 dos parafusos de cabeca M4x25mm sao necessarios.ATUALIZACAO - 1 de abril de 20191 - Removida a necessidade de um parafuso para parar o gatilho, economiza um parafuso e tempo de impressao.2 - Modificado todo o modelo para usar parafusos de tamanho metrico padrao (veja abaixo em "materiais necessarios").3 - O trabalho comecou em uma versao em miniatura.ATUALIZACAO - 5 de abril de 20191 - Modificado o fulcro para adicionar resistencia e facilitar a impressao sem suportes na parte inferior.2 - Modificada a Estrutura A esquerda para adicionar resistencia a funcao de parada de angulo.ATUALIZACAO - 6 de abril de 20191 - Adicionado um video de montagem para o MK1 para facilitar o processo de construcao. https://www.youtube.com/watch?v=ZB9BcsdIJiA&feature=youtu.beATUALIZACAO - 1 de maio de 20191 - NOVOS ACESSORIOS:APRESENTANDO:Balde de Tiro TriploBalde de Tiro Quintuplo(Ambos os acima utilizam o balde original e os fixadores)Mirantes (Nao usam fixadores adicionais. A serem melhorados no futuro) Foram pensados como um truque, mas por favor, me avise se alguma caracteristica dos mirantes nao funcionar.(Os mirantes se encaixam usando um encaixe de interferencia entre os triangulos no "suporte dos mirantes" e os recortes triangulares em cima de uma das "Estruturas A". O encaixe deve ser firme, se nao, shim com papel ou cola)2 - Carregadas imagens de orientacoes de impressao para certas partes para facilitar a confusao. Todas as outras partes sao como voce imagina serem impressas.3 - Comecado o trabalho em um fulcro melhorado para eliminar a necessidade da barra rosqueada.ATUALIZACAO - 6 de maio de 20191 - Removida a opcao de imprimir a base em partes separadas.2 - Adicionadas Mirantes melhores (removido arquivo antigo)ATUALIZACAO - 13 de maio de 20191 - Catapulta MK2 adicionada.Atualizacoes de design - O braco agora e mais leve e se encaixa melhor com o fulcro, tambem parece mais bonito e nao precisa de porcas para segura-lo junto.O fulcro nao precisa mais de uma barra rosqueada, em vez disso, usa o mesmo parafuso M6 que a outra extremidade.O novo Catraca e Gatilho agora estao fixados ao interior da Estrutura A (Veja Imagens). Esta ideia foi fornecida por "TIANYU_LIU" que remixou o MK1. Devido ao alto volume de mensagens solicitando uma versao sem a necessidade de uma barra rosqueada, modifiquei o design para usar um parafuso em vez disso.Para Imprimir MK1:Estrutura A DireitaEstrutura A EsquerdaBracoParte Traseira do BracoBase em Uma OpcaoBaldeCatracaSpringGatilhoFulcroPara Imprimir MK2:Estrutura A Direita MK2Estrutura A EsquerdaBraco Principal MK2Parte Traseira do Braco MK2Roda de Catraca MK2Gatilho MK2Fulcro MK2Base em Uma OpcaoBaldeSpringArquivos Universais:MirantesSuporte de MirantesOpcao de balde de tiro triploOpcao de balde de tiro quintuploBaldeBase em uma opcao
