Sobre o objeto 3D Cassete de Filme da Camera Panoramica KMZ FT 2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

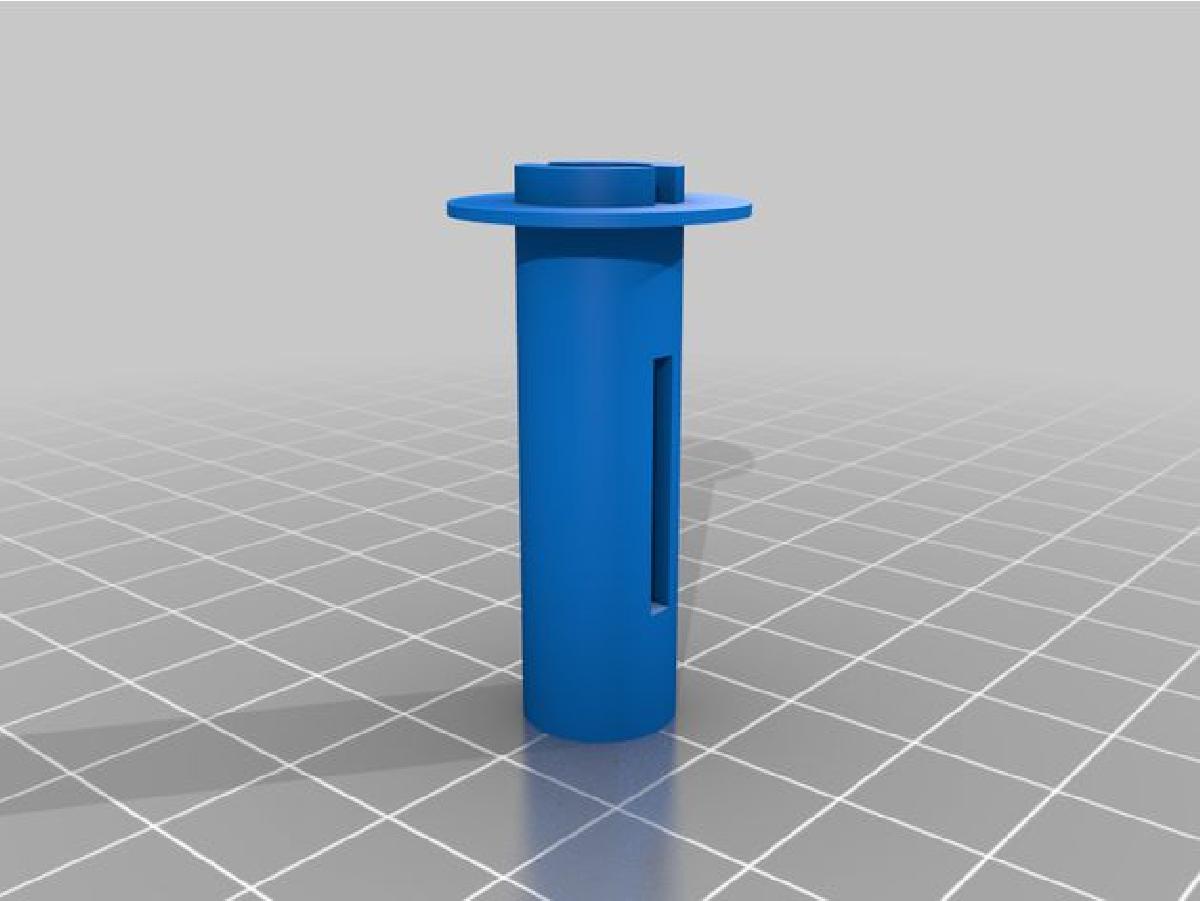

Cassete de Filme da Camera Panoramica KMZ FT 2 foi projetado para Impressora 3D. Cassete de Filme para a camera panoramica KMZ FT-2.Esta e uma camera maluca da Uniao Sovietica dos anos 1950. O predecessor das muito mais comuns cameras panoramicas Horizont e Horizon 202 dos anos 1980. Ha bastante informacao sobre ela online se voce pesquisar no Google.Eu tenho um post de blog associado aqui: http://www.hyam.net/blog/archives/10727A FT-2 utiliza cassetes de 35mm nao padrao. Minha camera veio com dois, o que a tornou utilizavel, mas frustrante se eu quisesse sair com apenas 2 quadros restantes no rolo atual. A solucao e imprimir mais alguns.DesignExistem alguns desafios, pois o espaco para a cassete na camera possui apenas 39mm de altura, mas o filme tem, e claro, 35mm de altura. Isso deixa apenas 2mm em cima e embaixo para a tampa/base e o topo do eixo. Portanto, deixei o anel inferior fora do eixo e o substitui por um pino na base da cassete. O anel superior ainda e fragil. Estou mais interessado em fotografia do que em impressao 3D, entao nao vou lutar por horas para imprimir a menos de 0,8mm em PLA 3D Fila comum em uma impressora barata!CodigoEu desenhei em OpenSCAD. O codigo SCAD nao e elegante. E apenas algo funcional para fazer o que eu preciso. Voce pode precisar ajusta-lo para a sua impressora, pois as tolerancias sao apertadas.Nao houve tentativa de manter isso bonito, entao as renderizacoes do SCAD parecerao estranhas por causa das superficies sobrepostas. Faca uma renderizacao completa para ver os modelos corretamente.ImpressaoImprima em PLA 3D Fila preto regular de 0,16mm. Eu uso uma impressora muito barata XVICO X3S.Tampa da CasseteA tampa e renderizada da "forma errada". Isso ocorre porque e mais facil gira-la no eixo z quando e importada para o software de fatiamento do que brincar no codigo tentando acertar. Sinta-se a vontade para mexer no codigo e melhorar isso :)EixoO eixo precisa ser impresso em uma inclinacao de 45 graus com algum suporte. A 45 graus, o material de suporte nao deve atingir a superficie superior do disco. A quantidade de suporte e o angulo variarao. Tive algumas falhas. Tambem e um pouco longo demais por design. Durante o acabamento, lixe a parte superior para que se encaixe bem na camera.Corpo da CasseteO corpo deve ser revestido nas paredes com "feltro". Corte uma tira de 36mm de largura e longa o suficiente para envolver a cassete e sair pela fenda do filme. Depois de cola-la, corte a maior parte, deixando apenas um pouco para fora. Eu uso Fablon Velour adesivo (e usado em mesas de cartas e coisas desse tipo). Cole com cola CS se soltar.Quadro do Scanner (tampa e base)Isso pode ser usado para escanear em um Epson V800. Esta aproximadamente na distancia de foco certa. Coloque uma dobradica de fita em um lado e etiquetas adesivas no outro. Voce precisara enganar o scanner para pensar que esta analisando um quadro negativo deixando um espaco perto do topo. Voce pode descobrir isso observando os suportes de negativos que vem com o scanner, se nunca tiver feito isso antes, ou olhar a mascara de escaneamento de 8x10 de Ben Horne para uma dica (pesquise no Google).Placa do ScannerVoce pode usar isso para apoiar o quadro do scanner em uma mesa de luz comum, se voce for digitalizar com uma camera. Eu projetei para caber na fonte de luz do ampliador Intrepid 4x5, que uso para digitalizar filmes regulares de 35mm.DicasAs cassetes de alimentacao e coleta sao identicas, mas o lado de alimentacao esta de cabeca para baixo. NAO cole o filme na cassete de alimentacao, pois voce perdera seu ultimo quadro, a menos que abra a camera em um saco de troca. Cole o filme na cassete de coleta para ter certeza de que ele sera puxado para fora. Deixar uma etiqueta adesiva saindo do lado da cassete torna muito mais facil retira-la da camera e evita que voce precise pegar suas chaves ou uma chave de fenda. Lembre-se de que o foco mais proximo e a 15m (45 pes) de distancia! Talvez 30 pes se voce nao aumentar a imagem. Lembre-se de que voce esta louco por sequer considerar usar esta camera.A licenca e livre para fazer o que voce quiser, mas uma mencao seria apreciada.Roger Hyam ([email protected]) 2021-11-03

Baixar

O modelo 3D intitulado "Cassete de Filme da Câmera Panorâmica KMZ FT-2" é uma representação feita para suprir uma necessidade específica de um fotógrafo que utiliza uma câmera panorâmica rara da URSS dos anos 1950. A KMZ FT-2 é um modelo menos conhecido, que usa cassetes de filme não padronizados de 35mm, o que pode tornar a utilização da câmera um desafio, especialmente quando a quantidade de fotos restantes é limitada.

### Descrição do Modelo

O modelo em questão é um cassete de filme que foi projetado para se encaixar perfeitamente na câmera KMZ FT-2, considerando as restrições de espaço (39mm de altura total para um filme de 35mm). O autor, Roger Hyam, detalha como o design foi adaptado para estas limitações, incluindo a substituição do anel inferior do eixo por um pino na base do cassete para maximizar o espaço utilizável.

### Design e Impressão

O design foi criado no OpenSCAD, um software de modelagem 3D, e, embora não tenha sido otimizado para estética, ele cumpre a função necessária. As recomendações de impressão indicam o uso de PLA preto a uma altura de camada de 0,16mm, utilizando uma impressora 3D de entrada, como a XVICO X3S. A impressão do eixo deve ser feita a 45 graus para garantir a integridade estrutural, e o suporte deve ser utilizado para evitar falhas durante o processo.

### Montagem e Uso

O corpo do cassete deve ser revestido internamente com feltro para uma operação adequada com o filme. O autor sugere usar um material adesivo para isso, como Fablon Velour, e explica como o revestimento deve ser aplicado para que o cassetes funcione corretamente. Adicionalmente, ele menciona técnicas úteis para digitalização do filme, como a construção de um quadro para escanear em um scanner Epson V800, o que pode ajudar outros fotógrafos interessados em digitalizar as imagens.

### Dicas e Considerações

O modelo inclui várias dicas úteis, como manuseio correto do filme dentro do cassete e formas eficazes de evitar perdas de fotos. Ele também menciona a peculiaridade do foco da câmera, que é de pelo menos 15 metros, destacando a singularidade do uso da KMZ FT-2.

### Conclusão

Esse modelo 3D é um exemplo prático da interseção entre fotografia e fabricação digital, permitindo que fotógrafos que utilizam equipamentos vintage possam continuar explorando sua paixão. O autor compartilha não só o arquivo 3D, mas também suas experiências pessoais e desafios, enriquecendo ainda mais a comunidade de fotógrafos e entusiastas de impressão 3D. Para mais informações, o autor disponibiliza um link para um post de blog onde é possível aprofundar-se no assunto.
