Caso para testador de componentes LCR T4

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caso para testador de componentes LCR T4

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

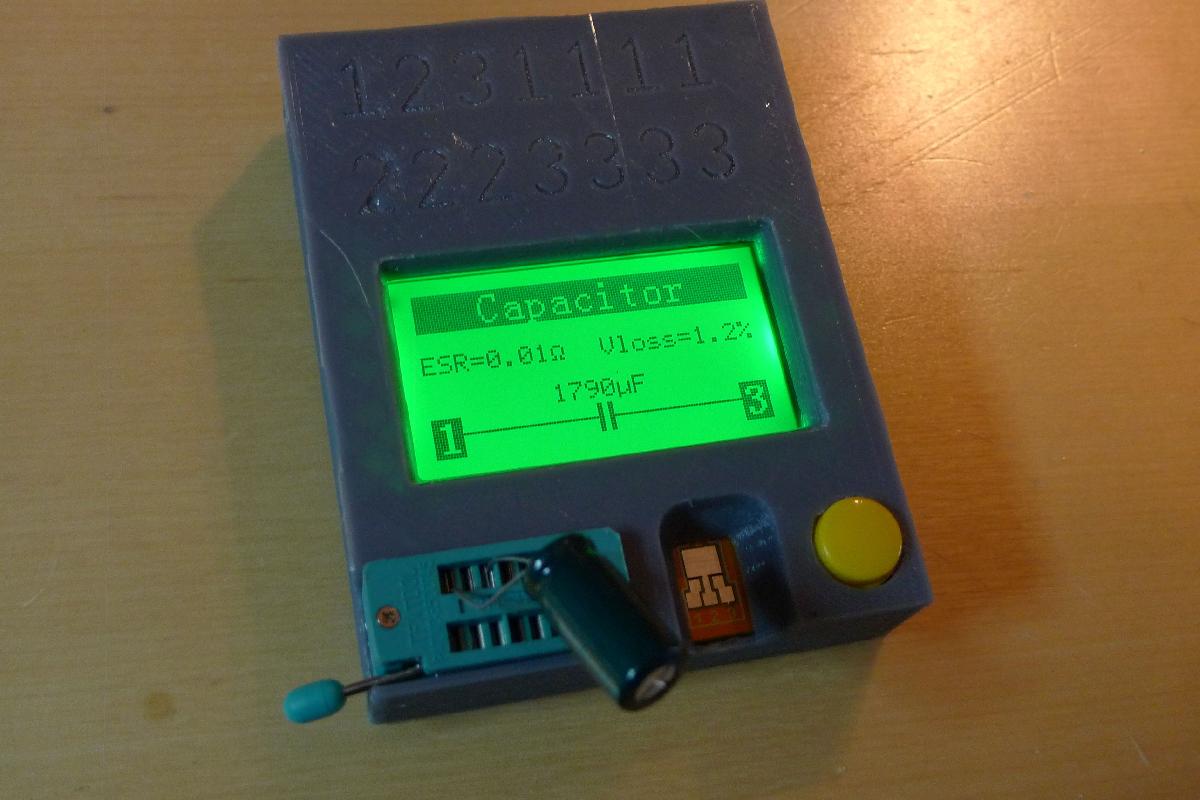

Caso para testador de componentes LCR T4 foi projetado para Impressora 3D. Este é um caso para a variante LCR-T4 do maravilhoso transistor universal e testador de componentes desenvolvido por Markus Frejek, e mais tarde Karl-Heinz Kübbeler. A descrição completa do projeto está disponível aqui: http://mikrocontroller.net/articles/AVR_Transistortester Este estojo se encaixa na variante com display gráfico vendido no Ebay e em outros lugares chamados LCR-T4. A caixa inclui um compartimento para a bateria, e dá acesso à área de teste do componente de montagem de superfície. O pinout para o soquete de teste ZIF de 14 pinos está impresso na caixa, para referência. Observe que existem várias variantes diferentes deste testador no mercado. Este estojo foi projetado apenas para caber no LCR-T4. Você precisa de quatro parafusos de contra-sulco M3x15 para montar as seções superior e inferior. Observe que o PCB para este caso é o T4. O T4 é um pouco semelhante ao T3 PCB, mas não é o mesmo, e não se encaixa no mesmo caso. Há também outras variantes lá fora. Examine cuidadosamente as fotos do PCB para ter certeza de que você tem o PCB certo antes de iniciar sua impressão 3d (sabe como funciona?). Um caso para o T3 está disponível aqui: http://www.thingiverse.com/thing:694790 Outro caso está aqui: http://www.thingiverse.com/thing:1580922 aqui http://www.thingiverse.com/thing:1920077 Um caso para uma variante com display alfanumérico está aqui: http://www.thingiverse.com/thing:641003 Nota: A variante glcd_tester_lcr_t4_extra tem espaço para um PCB até 2 mm maior no lado direito. Algumas versões do T4 parecem ter esse PCB maior. Esta variante também funcionará com o PCB original. Observe que esta variante ainda não foi testada.
