Caso modulavel RPI4 + x857ssd

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caso modulavel RPI4 + x857ssd

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Caso modulavel RPI4 + x857ssd foi projetado para Impressora 3D. As vezes, eu acabo precisando de algumas capas, mas nao quero fazer muitas versoes. Entao, esta e minha versao de uma capa para Raspberry Pi 4 com um adaptador mSATA X857 SSD.A capa vem em 3 versoes:padrao com suporte para ventiladorpadrao sem suporte para ventiladorlogo do Nextcloud e suporte para ventiladorpara o lado direito, voce tem 2 opcoes:padraosuporte para display OLED ssd1306Ha uma tampa para o adaptador USB que voce pode colar com fita adesiva dupla face no adaptador para nao ficar com os pinos soldados a mostra.A capa e projetada para parafusos OEM, mas voce ainda precisara de 8 parafusos auto furantes de cabeca chata 2x10mm. Eles sao baratos na Amazon (cerca de 8 dolares por 500 unidades) e eu recomendo ter alguns em reserva para qualquer outra coisa impressa em 3D.Eu uso a capa com um ventilador para Raspberry que e controlado por temperatura (voce pode encontrar um tutorial aqui: https://howchoo.com/g/ote2mjkzzta/control-raspberry-pi-fan-temperature-python). No entanto, voce precisara modificar o ventilador com um transistor 2N2222 e um resistor.Se voce nao quiser usar um ventilador mas sim algum outro tipo de refrigeracao, ha espaco suficiente para a maioria dos sistemas de refrigeracao. O meu funciona passivamente e raramente aciona o ventilador. No entanto, dependendo do seu uso, a refrigeracao ativa e sempre melhor com o Pi4.Para o display SSD1306, ha um adaptador. Eu sugiro imprimi-lo, fixar o display derretendo os pinos e, em seguida, cola-lo no painel lateral.Aqui estao mais informacoes sobre como usar o SSD1306 com o Pi:https://www.raspberrypi-spy.co.uk/2018/04/i2c-oled-display-module-with-raspberry-pi/Voce pode encontrar o codigo base quando instalar o python3 (script chamado stats.py), mas se quiser usar minhas modificacoes (eu removi a maioria dos comentarios para encurta-lo). Nao se esqueca de coloca-lo no seu crontab para que ele inicie ao ligar.#!/usr/bin/env python3# Copyright (c) 2017 Adafruit Industries# Author: Tony DiCola & James DeVito#import timeimport Adafruit_GPIO.SPI as SPIimport Adafruit_SSD1306from PIL import Imagefrom PIL import ImageDrawfrom PIL import ImageFontimport subprocess# Configuracao dos pinos Raspberry Pi:RST = None # na PiOLED, este pino nao e utilizado# Observe que os seguintes sao usados apenas com SPI:DC = 23SPI_PORT = 0SPI_DEVICE = 0# Display 128x64 com I2C de hardware:disp = Adafruit_SSD1306.SSD1306_128_64(rst=RST)disp.begin()# Limpar display.disp.clear()disp.display()width = disp.widthheight = disp.heightimage = Image.new('1', (width, height))draw = ImageDraw.Draw(image)draw.rectangle((0,0,width,height), outline=0, fill=0)padding = -2top = paddingbottom = height-paddingx = 0font = ImageFont.load_default()vera14 = ImageFont.truetype ( "/programs/oled_display/Vera.ttf", 14 )veraS = ImageFont.truetype ( "/programs/oled_display/Vera.ttf", 12 )while True: draw.rectangle((0,0,width,height), outline=0, fill=0) cmd = "hostname -I | cut -f 2" IP = subprocess.check_output(cmd, shell = True ) cmd = "vcgencmd measure_temp |cut -f 2 -d '=' " TEMP = subprocess.check_output(cmd, shell = True ) cmd = "free -m | awk 'NR==2{printf \"RAM: %s / %s MB \", $3,$2 }'" MemUsage = subprocess.check_output(cmd, shell = True ) cmd = "df -h | awk '$NF==\"/\"{printf \"DISK: %d / %d GB\", $3, $2}'" Disk = subprocess.check_output(cmd, shell = True ) draw.text((x, top), str(Disk,'utf-8'), font=vera14, fill=255) draw.text((x, top+18), "Temp: " + str(TEMP,'utf-8'), font=vera14, fill=255) draw.text((x, top+36), "IP: " + str(IP,'utf-8'), font=veraS, fill=255) draw.text((x, top+52), str(MemUsage,'utf-8'), font=veraS, fill=255) disp.image(image) disp.display() time.sleep(2)

Baixar

O modelo 3D intitulado "Caso modulável RPI4 + x857ssd" é uma solução prática e versátil para quem utiliza o Raspberry Pi 4 em conjunto com um adaptador mSATA X857 SSD. Confira abaixo um resumo dos principais aspectos do arquivo e suas funcionalidades.

### Descrição do Modelo

Este modelo é projetado para atender à necessidade de criar um invólucro que proteja e organize o Raspberry Pi 4 e o adaptador mSATA X857 SSD, evitando a produção de várias versões de capas. De forma modular, ele se apresenta nas seguintes opções:

1. **Versões da Capa:**
- **Padrão com suporte para ventilador:** Ideal para quem necessita de refrigeração ativa.
- **Padrão sem suporte para ventilador:** Para aqueles que preferem uma operação passiva.

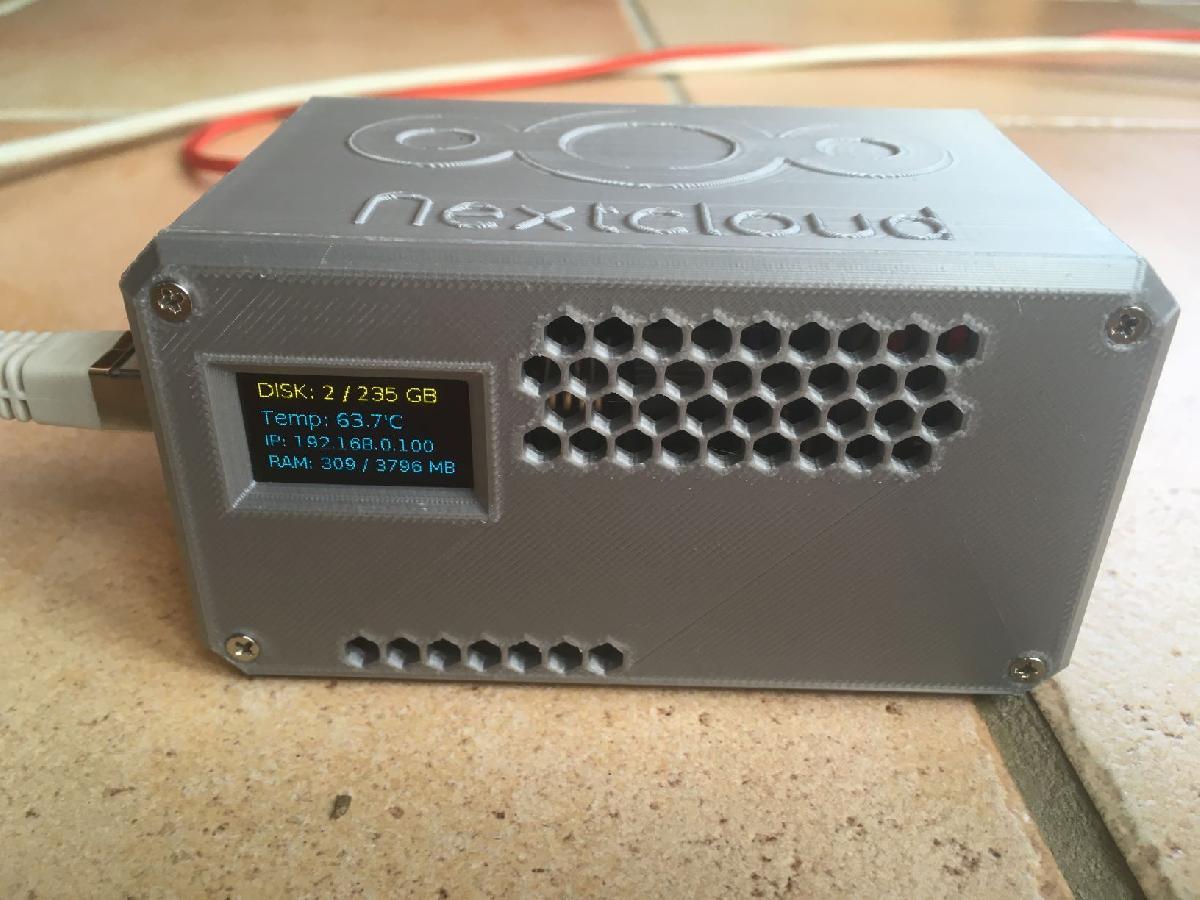

- **Logotipo do Nextcloud com suporte para ventilador:** Atende tanto o aspecto estético quanto funcional para os usuários da plataforma Nextcloud.

2. **Opções Laterais:**
- **Padrão:** Um design limpo e funcional.
- **Suporte para display OLED SSD1306:** Para quem pretende monitorar informações do sistema, como temperatura e uso de memória.

3. **Detalhe do Adaptador USB:**
- O modelo inclui uma tampa específica para o adaptador USB, evitando que os pinos expostos causem curtos-circuitos.

4. **Montagem:**
- A capa é projetada para ser montada com parafusos OEM e requer 8 parafusos autoatarraxantes do tipo flathead 2x10mm, facilmente encontráveis a preços acessíveis.

### Refrigeração

Para garantir que o Raspberry Pi 4 opere em temperaturas seguras, é sugerido o uso de um ventilador controlado por temperatura. Há também a opção de implementar outros métodos de refrigeração, já que o design do modelo oferece espaço para a maioria dos sistemas de resfriamento, permitindo uma abordagem personalizada.

### Display OLED SSD1306

O modelo permite a adição de um display OLED SSD1306, cujo uso é detalhado por meio de um adaptador. Sugere-se imprimir essa peça, fixar o display derretendo os pinos e colá-lo na lateral do invólucro, o que adiciona uma funcionalidade prática ao projeto.

### Instruções Adicionais

O autor disponibiliza links para tutoriais que ajudam a integrar o ventilador e o display OLED ao Raspberry Pi, além de um código base para monitoramento de temperatura, uso de memória e espaço em disco, que pode ser facilmente modificado e implementado.

### Conclusão

O "Caso modulável RPI4 + x857ssd" é um projeto inteligente e otimizado que reflete a combinação de funcionalidade e estética, permitindo personalizações conforme as necessidades do usuário. Com várias opções de montagem e suporte para opções de refrigeração, este modelo é ideal tanto para iniciantes quanto para usuários avançados da plataforma Raspberry Pi.
