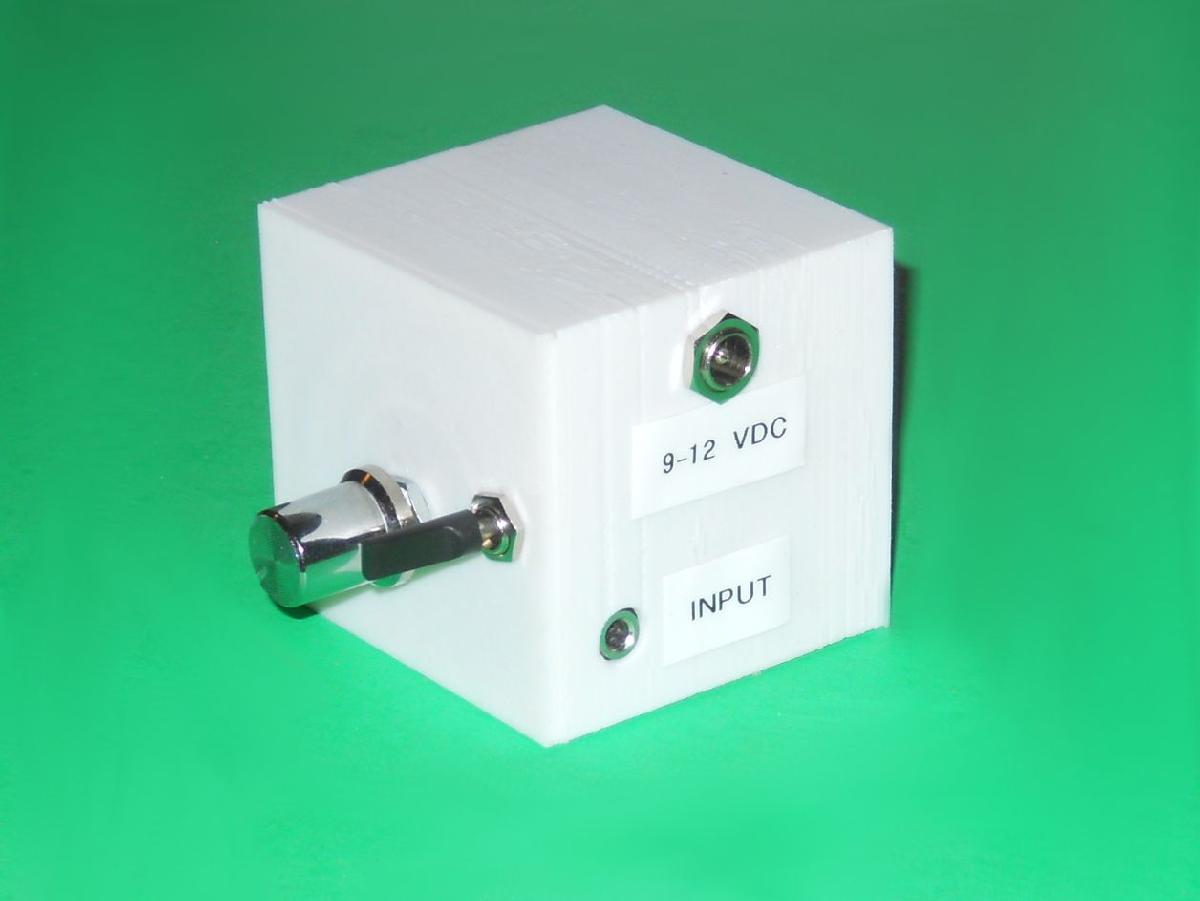

Caso do Amplificador Estereo de 15W

Áudio

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caso do Amplificador Estereo de 15W

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Caso do Amplificador Estereo de 15W foi projetado para Impressora 3D. Este e um case para uma placa amplificadora de audio de 15W que pode ser encontrada no eBay,AliExpress, ... como https://www.aliexpress.com/store/product/Hot-Sale-1pc-TDA7297-Version-B-2-15W-Digital-For-Audio-Amplifier-Board-Dual-Channel-AC/1959068_32666077241.html?spm=2114.12010615.0.0.7a894502EdjFEn . Eu uso esteamplificador para uma Asus Tinker Board.Voce tambem vai precisar de um interruptor de palheta mini, um conector de energia tipo barrel e um conector estereo de 1/8" e alguns fios de 22 gauge. O buraco para o conector de energia tem 8,25 mm. O buracopara o conector de audio tem 6,25 mm.A placa e fixada no case com um parafuso M3 de 8 mm na parte frontal. Como osparafusos na parte de tras sao dificeis de alcancar, usar parafusos M3 de 20 mm ajuda. Entao,com uma pinca, e possivel colocar a porca em cima do parafuso. As cabecas dosparafusos estao na parte inferior do case.A pagina principal deste objeto e:http://www.ctheroux.com/15w-stereo-amplifier-case/.Voce pode solicitar os arquivos fonte na pagina mencionada acima.

Baixar

O "Caso do Amplificador Estéreo de 15W" é um projeto de modelo 3D projetado para ser impresso em impressoras 3D, facilitando a montagem e proteção de uma placa amplificadora de áudio de 15W. Este amplificador, baseado no circuito TDA7297, é popular entre entusiastas de áudio e pode ser encontrado em sites como eBay e AliExpress.

### Descrição do Projeto

**Objetivo:** O principal objetivo deste modelo 3D é criar um case que não apenas acomoda a placa amplificadora, mas também permite fácil acesso aos conectores e interruptores necessários para seu funcionamento. O projeto é especialmente útil para quem utiliza a placa em conjunto com uma Asus Tinker Board, proporcionando uma solução organizada e compacta.

### Componentes Necessários

Para montar o amplificador no case, você precisará de:
- **Interruptor de palheta mini:** Para controlar a alimentação do amplificador.
- **Conector de alimentação tipo barrel:** Com um orifício de 8,25 mm, permitindo a conexão da fonte de energia.
- **Conector estéreo de 1/8":** Com um orifício de 6,25 mm, para conexão de dispositivos de áudio.
- **Fios de 22 AWG:** Para as conexões elétricas apropriadas.
- **Parafusos M3:** Para fixar a placa no case. Um parafuso de 8 mm é usado na parte frontal, enquanto parafusos de 20 mm são recomendados para a parte traseira, onde o acesso pode ser complicado.

### Montagem

A montagem do caso é simples, mas requer alguma atenção à ordem de instalação dos componentes:
1. **Fixação da Placa:** Utilize um parafuso M3 de 8 mm para prender a placa na frente do case.
2. **Instalação dos Parafusos Traseiros:** Para facilitar a instalação dos parafusos traseiros, que são mais difíceis de alcançar, recomenda-se usar parafusos de 20 mm. Depois de posicionar a placa, insira a porca no parafuso usando uma pinça, já que o acesso pode ser limitado.
3. **Cabeças dos Parafusos:** As cabeças dos parafusos ficam na parte inferior do case, oferecendo um visual limpo.

### Recursos e Downloads

O projeto está disponível online e os usuários podem solicitar os arquivos fonte para personalização e melhorias. Para mais informações, acesse a página principal do projeto: [Caso do Amplificador Estéreo de 15W](http://www.ctheroux.com/15w-stereo-amplifier-case/). Essa página fornece detalhes adicionais sobre o design e a solicitação dos arquivos.

### Conclusão

Este case é uma excelente solução para quem busca um projeto acessível e funcional para proteger e organizar uma placa amplificadora de 15W. A facilidade de impressão em 3D e a possibilidade de personalização tornam este projeto atrativo para makers e entusiastas da eletrônica.
