Sobre o objeto 3D Caso de Laboratorio de Eletronica Labrador

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

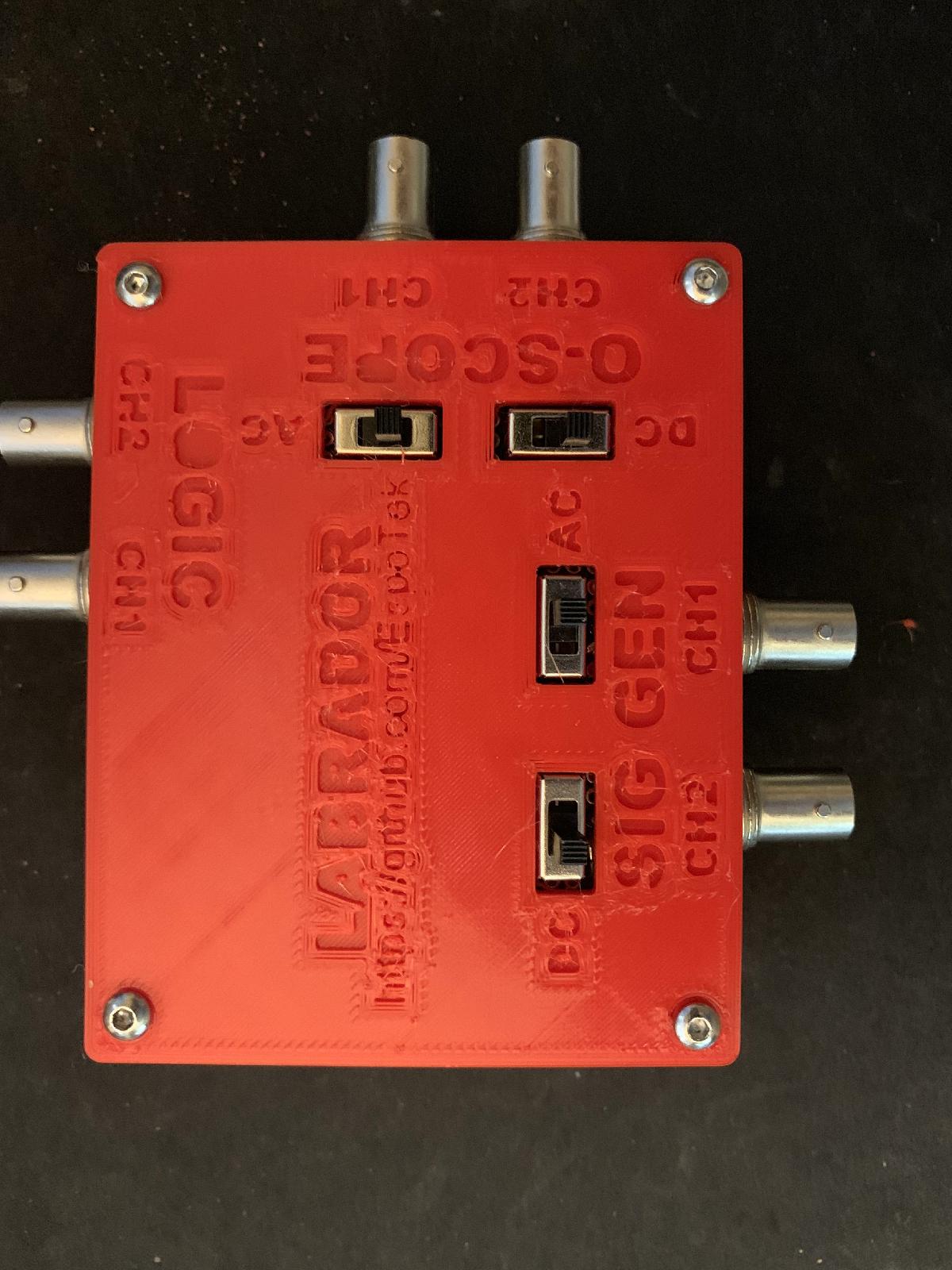

Caso de Laboratorio de Eletronica Labrador foi projetado para Impressora 3D. Este e um suporte para o dispositivo USB Labrador que fornece um osciloscopio, gerador de sinal, multimetro e mais. O dispositivo real esta disponivel em espotek.com e o software e mantido no GitHub.com/EspoTek.A placa entregue e muito pequena e otima como dispositivo de prototipagem. Mas eu queria um dispositivo que eu pudesse colocar na minha mesa e tirar quando quisesse analisar um sinal, em vez de montar meu osciloscopio Tektronix de 10 kg. Entao, criei algo que me permitisse segurar uma placa de prototipo de 70x90cm e montar alguns conectores BNC.Os conectores BNC foram comprados no eBay e o numero do item e 111223480693. Outros tambem podem funcionar, mas minha caixa foi construida em torno deste. A placa de prototipo 80x90 esta disponivel em varias fontes. Comprei a minha na Amazon.Inclui duas "tampas" - uma possui rotulos em relevo enquanto a outra esta em branco. Nao expus toda a funcionalidade do Labrador, entao voce pode fazer outras escolhas. Voce pode adicionar seus proprios rotulos com Tinkercad ou da maneira antiga com uma etiquetadora.Usei suportes na tampa com a escrita porque a imprimi de frente para cima. Nao tenho certeza se isso e necessario. Certifique-se de que suas configuracoes de retracao estejam otimizadas, pois a escrita pode causar gotejamento, exigindo que voce a limpe com uma lamina de barbear.Os parafusos sao apenas M3 e os furos ja estao cortados. Eu recomendaria colocar o parafuso de qualquer maneira para quebrar as roscas. Observe que algumas bordas foram cortadas da placa de prototipo para permitir que ela se encaixasse. Eu provavelmente removeria mais se estivesse fazendo isso novamente, pois pode dificultar a rosca dos parafusos.

Baixar

O arquivo "Caso de Laboratório de Eletrônica Labrador" é um modelo 3D projetado para ser impresso em impressoras 3D e serve como um suporte para o dispositivo USB Labrador, que combina a funcionalidade de um osciloscópio, gerador de sinal, multímetro e outros instrumentos eletrônicos em um único dispositivo. O autor criou esse modelo visando proporcionar uma solução prática para quem deseja ter um equipamento de prototipagem acessível e que possa ser facilmente manuseado em comparação com os equipamentos mais pesados e complexos, como o osciloscópio Tektronix mencionado.

### Características do Modelo:

1. **Dimensões e Compatibilidade**:
- O suporte foi projetado para acomodar uma placa de protótipo de 70x90 cm, permitindo um espaço adequado para a montagem de conectores BNC.
- O modelo é flexível o suficiente para permitir que usuários coloquem diferentes dispositivos, desde que as dimensões sejam compatíveis.

2. **Conectores BNC**:
- O autor recomenda o uso de conectores BNC específicos (item# 111223480693) adquiridos no eBay, embora outros conectores também possam ser utilizados. A construção do suporte foi feita em torno destes conectores, o que destaca a importância da escolha correta para uma montagem adequada.

3. **Tampas Personalizadas**:
- O modelo inclui duas tampas, uma com etiquetas em relevo e outra em branco, permitindo que os usuários personalizem a identificação dos instrumentos conforme necessário. Os usuários têm a liberdade de editar ou adicionar suas próprias etiquetas através de softwares como Tinkercad ou utilizando uma etiquetadora convencional.

4. **Impressão e Acabamento**:
- O autor faz observações sobre o processo de impressão, especialmente no que diz respeito à otimização das configurações de retração para evitar problemas de "stringing" (gotejamento de filamento). Isso é particularmente relevante durante a impressão das tampas, onde os detalhes em relevo podem ser afetados.
- Sugestões para o uso de lâminas de barbear para limpeza após a impressão também são fornecidas, mostrando um cuidado com o acabamento da peça.

5. **Montagem**:
- O modelo foi projetado para facilitar a montagem, com furos pré-furados para parafusos M3. Ao mesmo tempo, o autor aconselha que os parafusos sejam inseridos antes da montagem final para garantir que as roscas sejam formadas corretamente.
- Note-se que algumas bordas da placa de protótipo foram cortadas para um melhor encaixe, uma consideração importante para usuários que podem precisar adaptar seu próprio design.

### Considerações Finais:
O "Caso de Laboratório de Eletrônica Labrador" é um exemplo de como a impressão 3D pode ser utilizada para criar soluções personalizadas em eletrônica. Esse modelo não apenas atende a uma necessidade prática, mas também demonstra a flexibilidade do design 3D, permitindo que usuários adaptem o projeto conforme suas necessidades. Além disso, a inclusão de dicas práticas sobre o processo de impressão e montagem é valiosa para aqueles que desejam replicar ou modificar o projeto.
