Case Spectravideo SVI 728 para Computador Domestico Omega MSX Remix

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Case Spectravideo SVI 728 para Computador Domestico Omega MSX Remix

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

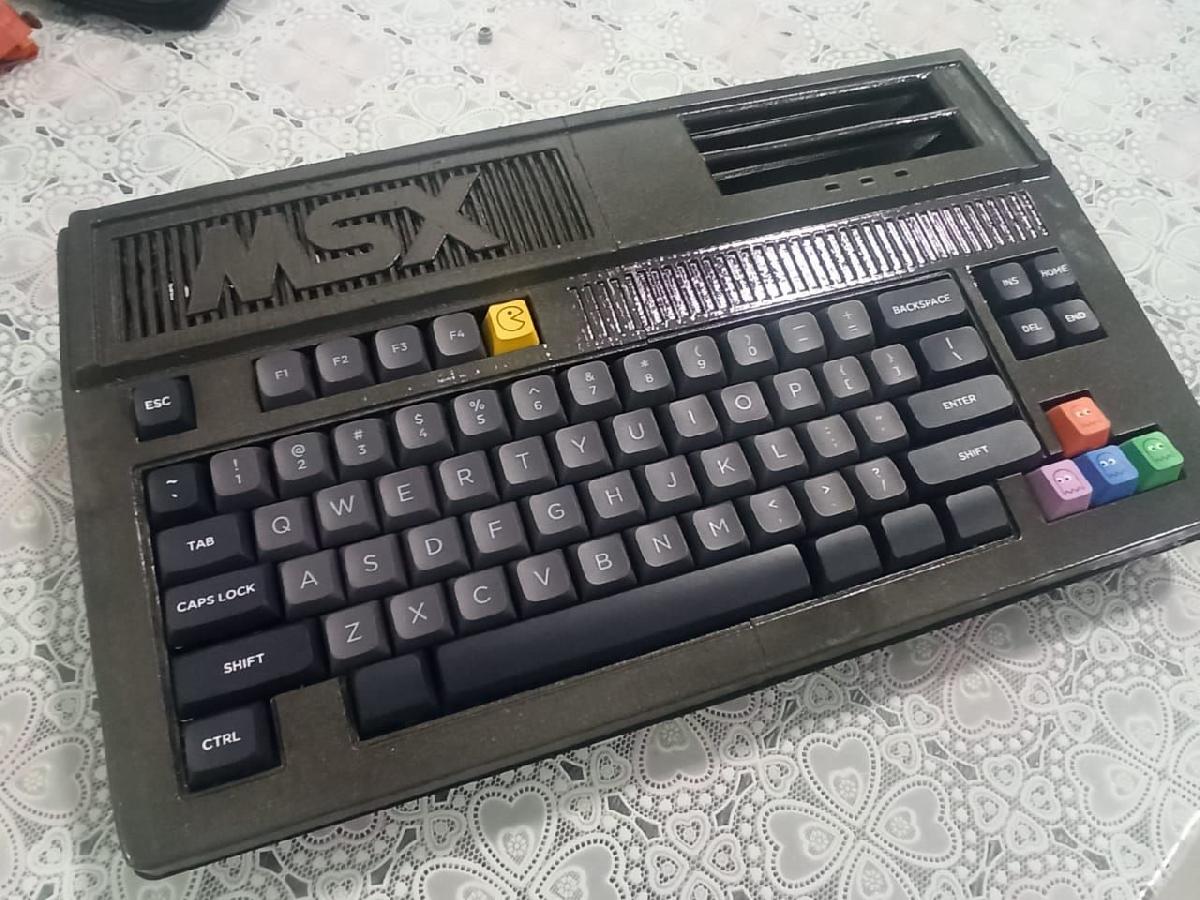

Case Spectravideo SVI 728 para Computador Domestico Omega MSX Remix foi projetado para Impressora 3D. Baseado no gabinete do computador domestico Spectra Video Omega. Para imprimir a parte inferior. Se o layout nao for do seu agrado, ele se encaixa perfeitamente na versao original. Com isso, apenas o design superior foi modificado de forma mais significativa. Na parte inferior modifiquei o botao liga / desliga para o lado direito, o botao reset para o lado esquerdo e as saidas do joystick para a frente. Retirei a saida da impressora porque nao instalei na minha e nao tenho interesse em adicionar porque nao vou imprimir nada. Adicionado um espaco ao local de saida da impressora para a saida de um conector VGA. Arredondei as saidas traseiras dos conectores RGB e de datacorder. Na foto anexa do case, o logotipo do MSX ainda nao havia sido adicionado no canto superior esquerdo. Eu uso este case para uma versao Omega MSX merlinkv. Lista de materiais (a mesma do case original): 22 x Parafuso M3x12 ISO 7380-1 18 x Parafuso 2,9x9,5 DIN 7982 18 x Porca M3 DIN 934 / ISO 4032 2 x extensor DB9 50cm Botao de pressao 7mm branco Botao liga/desliga 4 x almofadas de feltro adesivas 20mm

Baixar

O arquivo "Case Spectravideo SVI-728 para Computador Doméstico Omega MSX Remix" é um projeto de modelo 3D voltado para impressão em impressoras 3D, inspirado no icônico gabinete do computador doméstico Spectra Video Omega. Este modelo foi atualizado em 12 de abril de 2024, trazendo diversas melhorias e adaptações para atender à demanda de entusiastas do MSX e da retrocomputação.

### Atualizações e Modificações

Na nova versão do case, foram introduzidas alterações significativas ao design, especialmente na parte superior. Aqui estão as principais adições e modificações:

- **Novos Designs**:
- **Omega MSX Direito Superior Final.stl** e **Omega MSX Esquerda Superior Final.stl**: Uma redesign da parte superior do gabinete, que provavelmente mantém uma estética mais moderna, sem perder a essência retro.

- **Correção de Tamanho**:
- **Omega MSX Direita Inferior com saída VGA.stl**: O design foi ajustado para acomodar corretamente a saída VGA, essencial para conectar o computador a monitores mais modernos.

- **Reconfiguração de Botões**:
- A posição do botão de reset foi alterada, permitindo um acesso mais intuitivo, enquanto o botão liga/desliga agora se encontra do lado direito, em vez de em uma posição central.

- **Saídas de Conectores**:
- As saídas para joystick foram reposicionadas para a parte frontal, facilitando o uso. Além disso, as saídas traseiras dos conectores RGB e do datacorder foram arredondadas, o que não só melhora a estética, mas também pode facilitar o uso de cabos.

- **Espaço para Conector VGA**: Uma abertura foi adicionada na parte inferior para permitir a conexão de cabos VGA, aumentando a funcionalidade do case.

### Materiais Necessários

Para montar este case, a lista de materiais permanece a mesma do original e inclui:

- **Parafusos e porcas**:
- 22 x Parafuso M3x12 ISO 7380-1
- 18 x Parafuso 2,9x9,5 DIN 7982
- 18 x Porca M3 DIN 934 / ISO 4032

- **Conectores**:
- 2 x Extensor DB9 de 50cm

- **Botões**:
- Botão de pressão de 7mm (branco)
- Botão liga/desliga

- **Acessórios**:
- 4 x Almofadas de feltro adesivas (20mm)

### Notas do Autor

O autor ainda menciona que o logotipo do MSX foi adicionado em uma versão posterior às fotos disponíveis, e que ele utiliza este case em sua própria versão do Omega MSX merlinkv, destacando a personalização e a utilidade do design.

Esse modelo é uma excelente opção para entusiastas da retrocomputação que desejam não apenas preservar um clássico, mas também atualizá-lo com conectividade moderna, tornando-o compatível com tecnologias atuais sem comprometer sua estética vintage. A flexibilidade de ajuste para se encaixar na versão original do gabinete é uma adição bem-vinda, garantindo que aqueles que preferem manter o design original ainda possam fazê-lo.
