Sobre o objeto 3D Case Pi Zero4U + Tela Touchscreen TFT de 2,8

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

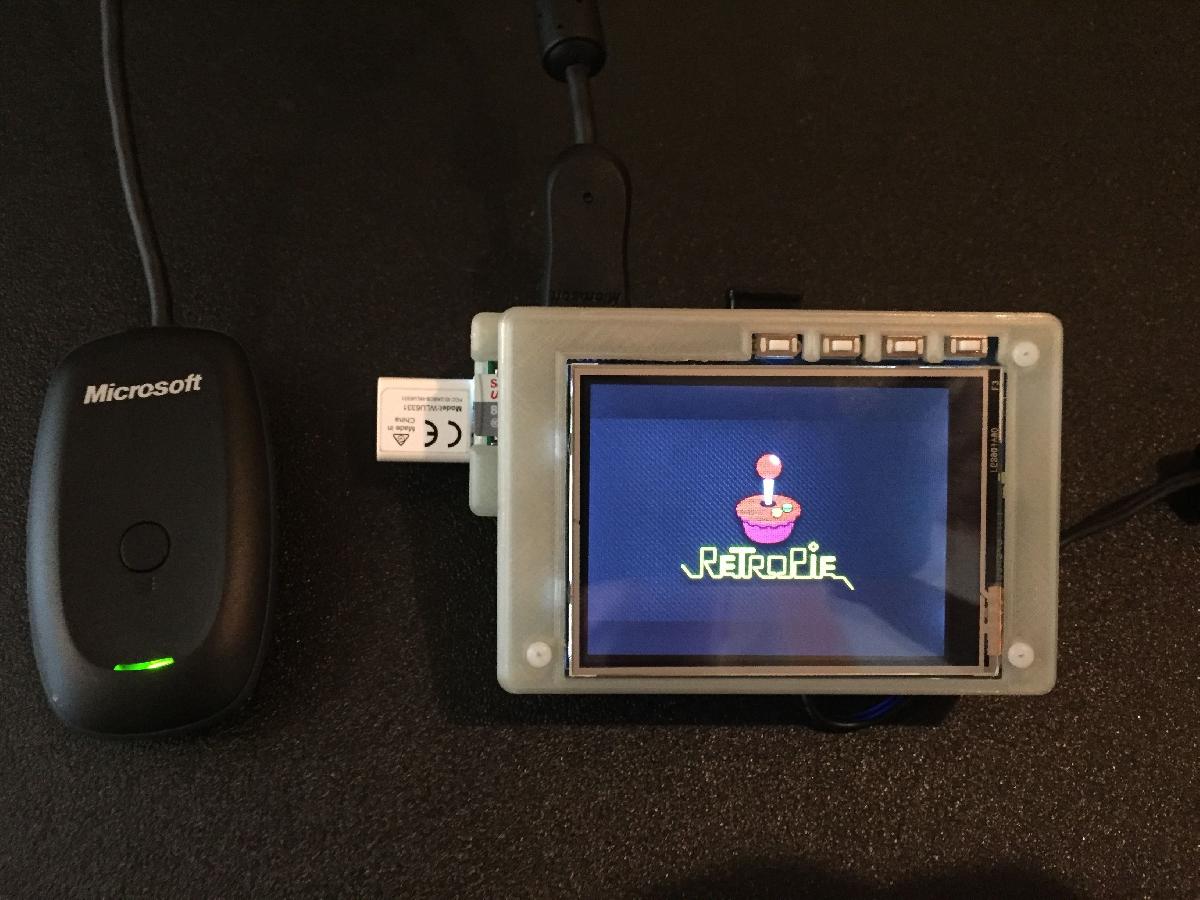

Case Pi Zero4U + Tela Touchscreen TFT de 2,8 foi projetado para Impressora 3D. Eu realmente gosto do case Pi Zero4U do ttocsneb e ele foi gentil o suficiente para postar os arquivos STEP para facil modificacao. Eu tinha uma tela sensivel ao toque Adafruit 2.8in TFT mais antiga para um Raspberry Pi 1 A/B com o antigo conector GPIO 13x2 que eu nao estava usando, mas queria. Este case foi perfeito para modificar e tambem acomodar o TFT. Ele se encaixa bem no conector GPIO do RPi Zero e, quando esta em uso, fica em um bom angulo de visao. Eu so precisei modificar aqueles arquivos STEP, Obrigado ttocsneb !!!!Esta combinacao de case e tela TFT e muito minimalista, mas e tambem isso que eu gosto tanto. Funciona bem e proporciona um bom angulo de visao ao usar a tela TFT. Eu forneci meus arquivos STEP, e ttocsneb tambem, entao este design pode ser modificado tanto quanto qualquer um quiser. Estou realmente ansioso para ver como outros podem modificar o design e usa-lo como base para personaliza-lo para seus usos. Os arquivos STEP podem ser abertos em muitos pacotes de software de design, incluindo o GRATUITO AutoDesk Fusion 360.Ja estou considerando personalizar o espaco aberto abaixo da tela TFT para incluir os componentes necessarios para rodar essa configuracao com uma bateria recarregavel. O encaixe por pressao tambem seria otimo, ja que o design original do ttocsneb se encaixa muito bem. A tela TFT torna isso dificil, mas eu acho que pode ser feito com um pouco de reflexao.O primeiro numero nos nomes dos arquivos refere-se as mudancas que fiz. Eu inclui arquivos STL e STEP, ambos tem os mesmos nomes:Eu abri o recorte do GPIO, aprofundando-o 1mm no interior do corpo e adicionei a placa traseira para montagem do display TFT. Eu tambem abri as aberturas HDMI e micro USB, elevando-as 1mm cada.Tudo e igual ao #1, mas eu tambem fechei o recorte do conector GPIO para dar ao case uma aparencia mais limpa agora que os GPIOs estao em uso, alinhando-se com o fechamento do TFT. Este e o que eu imprimi, mas e identico ao #1, exceto pelo fechamento do recorte do GPIO.Esta e a estrutura ou parede que envolve e protege o TFT quando montado. O TFT tambem repousa sobre os suportes no interior das paredes, dando suporte ao usar a tela sensivel ao toque. Isso precisa ser colocado no lugar antes de assentar o TFT em cima dele e alinhar e montar o conector GPIO.Este e o Bezel que fica em cima e cobre o TFT, expondo apenas a tela e os botoes do TFT. Ele protege o TFT e cobre os pinos GPIO expostos soldados ao TFT, deixando-o com uma aparencia limpa e mantendo os dedos longe das conexoes eletricamente ativas. Este bezel tambem tem impressao entre os botoes do TFT.Este e o mesmo Bezel que o #4, mas sem a impressao entre os botoes do TFT.A parte do case que vai sobre o hub USB Zero4U nao foi modificada de forma alguma. Pode ser encontrada com o case Original Zero4U do ttocsneb.Eu fixei toda a modificacao no case com tres parafusos de nylon de 2mm com 20mm de comprimento e porcas de nylon.Aproveite-Matt
