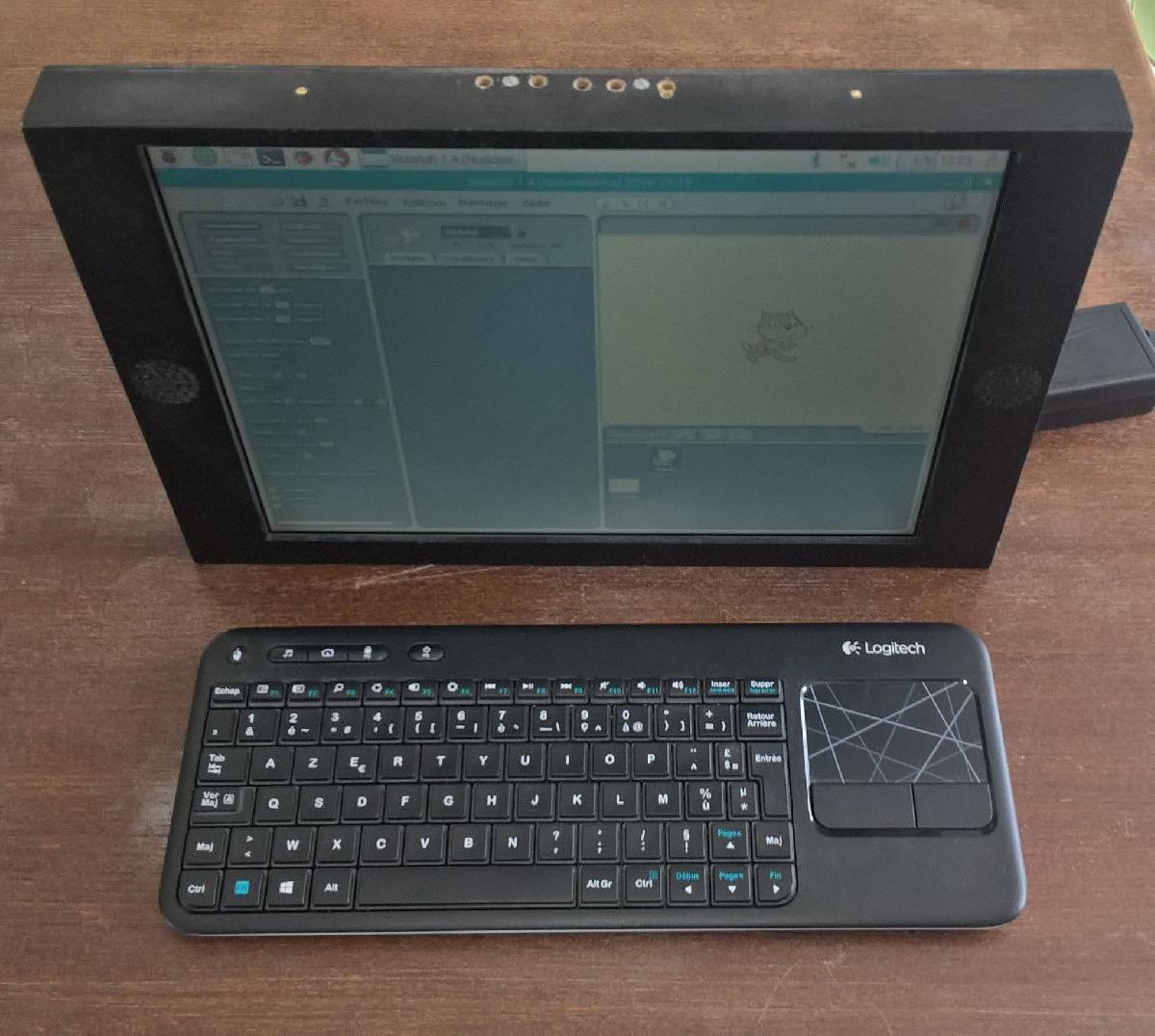

Case personalizavel para reciclar painel LCD

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Case personalizavel para reciclar painel LCD

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Case personalizavel para reciclar painel LCD foi projetado para Impressora 3D. Nota a referencia do painel LCD e procure suas caracteristicas em http://www.panelook.comNota a referencia do painel LCD e procure suas caracteristicas em http://www.panelook.comCaracteristicas importantes:Caracteristicas importantes:Resolucao (ex:1024x768, 1920x1080, ....)Interface (LVDS, TTL)alimentaca (3.3v, 5v, 12v)Alimentacao (3.3v, 5v, 12v)canal LVDS (simples, duplo)Canal LVDS (1 ou 2)Largura LVDS (6bits, 8bits, 10bits)Numero de bits LVDSConector LVDS (20 pinos, 30 pinos, 40 pinos,...)Conector LVDS (20, 30, 40 pinos)retroiluminacao (LED, 1, 2 ou 4 CCFL)Retroiluminacao (LED, 1, 2, 3 ou 4 tubos fluorescentes)Voce precisa:Voce tem necessidadePlaca controladora LCD universal programada para a resolucao, tensao e canal LVDS & largura do painel LCD (ex: v29, v56, pcb800099, NT68676, z.vst.3463.a1, ....)Controlador LCD universal programado para a resolucao, a tensao e o numero de bits e canais da interface LVDScabo LVDS adaptado ao canal LVDS & largura (S6, D6, S8, ou D8)Cabo LVDS adaptado ao numero de canais e bitsse CCFL, inversor para 1, 2 ou 4 CCFLum inversor para os tubos fluorescentesalto-falantealto-falantefonte de alimentacao para o controlador LCDUma fonte para o controlador LCD

Baixar

### Modelo 3D: Case Personalizável para Reciclar Painel LCD

A proposta deste projeto é criar um case personalizável que permita a reciclagem de painéis LCD, possibilitando a transformação de dispositivos inativos em monitores úteis e personalizados. Neste texto, abordaremos a importância do design do case, juntamente com as especificações técnicas necessárias para garantir a funcionalidade e adequação do projeto ao painel LCD que se deseja utilizar.

#### 1. O Que É um Case Personalizável?

O case personalizável é um modelo tridimensional que pode ser impresso em impressoras 3D e que tem a finalidade de abranger um painel LCD, oferecendo suporte ao seu funcionamento e proteção contra danos externos. A personalização é uma das características mais notáveis desse modelo, pois permite que os usuários adaptem o case de acordo com suas preferências estéticas e funcionais.

#### 2. Importância da Reciclagem de Painéis LCD

Reciclar painéis LCD representa uma forma sustentável de reaproveitar tecnologia que, de outra forma, poderia ser descartada. Esses painéis podem ser encontrados em aparelhos que não estão mais em uso, como TVs, monitores de computador antigos, ou até mesmo notebooks quebrados. A reciclagem não apenas reduz o desperdício, mas também economiza recursos e energia que seriam utilizados na fabricação de novos dispositivos.

#### 3. Características do Painel LCD

Ao escolher um painel LCD para reciclagem, é fundamental entender suas especificações técnicas. Cada painel possui uma única combinação de características que determinará como ele deve ser integrado ao case 3D. O site [Panelook](http://www.panelook.com) fornece um recurso valioso para encontrar essas informações. A seguir, estão algumas características importantes que devem ser consideradas:

- **Resolução**: A qualidade da imagem do LCD. Exemplos incluem 1024x768, 1920x1080, entre outros. A resolução deve ser considerada ao projetar a interface do case e ao programar a placa controladora.

- **Interface**: É a conexão entre o painel LCD e a placa controladora. Os formatos mais comuns são LVDS (Low-Voltage Differential Signaling) e TTL (Transistor-Transistor Logic). O tipo de interface afetará o cabo LVDS que deve ser utilizado.

- **Alimentação**: A tensão necessária para o funcionamento do painel, comumente 3.3V, 5V ou 12V. O design do case deve levar em conta a inclusão de uma fonte de alimentação adequada.

- **Canal LVDS**: O número de sinais transmitidos pelo LVDS; pode ser simples (single) ou duplo (dual). Isso impacta na escolha do cabo e na largura do LVDS.

- **Largura LVDS**: Relaciona-se ao número de bits utilizado, podendo ser 6bits, 8bits ou 10bits. Essa característica está diretamente ligada à taxa de transmissão de dados e à qualidade da imagem.

- **Conector LVDS**: A quantidade de pinos do conector, que pode ser de 20, 30 ou 40 pinos, entre outros. É crucial para garantir que o cabo LVDS se encaixe corretamente no painel.

- **Retroiluminação**: Os tipos de retroiluminação mais comuns incluem LED e tubos fluorescentes (CCFL). A escolha do tipo de retroiluminação afetará a necessidade de um inversor no projeto.

#### 4. Componentes Necessários

Para criar um monitor funcional a partir de um painel LCD reciclado, você precisará de uma série de componentes:

- **Controlador LCD Universal**: É uma placa que traduz o sinal do computador para o painel LCD. Ela precisa ser programada de acordo com a resolução, tensão, canal e largura LVDS do painel em uso. Modelos como v29, v56, PCB800099, NT68676 e Z.VST.3463.A1 são opções populares.

- **Cabo LVDS**: Deve ser adaptado para o canal e a largura levantados anteriormente (S6, D6, S8 ou D8). O cabo é responsável pela transmissão dos dados entre o controlador e o painel.

- **Inversor (se necessário)**: Para painéis com retroiluminação CCFL, é preciso um inversor que suporte o número de tubos fluorescentes em uso, podendo ser 1, 2 ou 4.

- **Alto-Falante**: Para sistemas que necessitam de áudio, um ou mais alto-falantes deverão ser integrados ao case, permitindo que o usuário desfrute de uma experiência multimídia.

- **Fonte de Alimentação**: Para alimentar o controlador LCD, que deverá ser compatível com a tensão requerida pelo painel (3.3V, 5V ou 12V).

#### 5. Design do Case

Ao criar o design do case para o painel LCD, há várias considerações importantes:

- **Personalização**: O modelo deve permitir que os usuários adicionem elementos decorativos ou funcionais, como suportes para smartphones ou tablet, organização de cabos ou ventilação para evitar superaquecimento.

- **Ergonomia**: A altura e o ângulo do monitor devem ser confortáveis para os usuários. Um design ajustável pode permitir uma melhor visualização.

- **Acessibilidade**: O design deve facilitar o acesso a portas, botão de liga/desliga, e ajustes de brilho ou volume, dependendo das funcionalidades disponíveis.

- **Facilidade de Montagem**: O case deve ser projetado para uma montagem simples e intuitiva, permitindo que mesmo aqueles sem muita experiência consigam concluir o projeto.

- **Ventilação e Dissipação de Calor**: É fundamental garantir que haja ventilação suficiente para os componentes eletrônicos, especialmente se o painel LCD estiver operando por longos períodos.

#### 6. Impressão 3D e Materiais

Para a impressão 3D do case, é recomendável utilizar materiais que garantam durabilidade, como PLA, ABS ou PETG. Enquanto o PLA é fácil de trabalhar e biodegradável, o ABS oferece resistência e maior flexibilidade. Já o PETG fornece uma combinação de resistência e facilidade de manuseio, além de ser seguro em contato com calor.

#### 7. Conclusão

O projeto de um case personalizável para reciclar painéis LCD é uma excelente maneira de dar uma nova vida a tecnologia que, de outra forma, poderia se tornar obsoleta. Ao seguir as especificações técnicas e adaptar o design às necessidades do usuário, é possível criar um produto funcional, esteticamente agradável e sustentável. A capacidade de imprimir o case em 3D também permite uma personalização sem igual, tornando cada projeto único. A reciclagem, além de ser uma prática ecológica, estimula a criatividade e a inovação, oferecendo a chance de criar algo verdadeiramente excepcional a partir de componentes que já cumpriram sua função original.
