Case para Chorus RF Laptimer

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

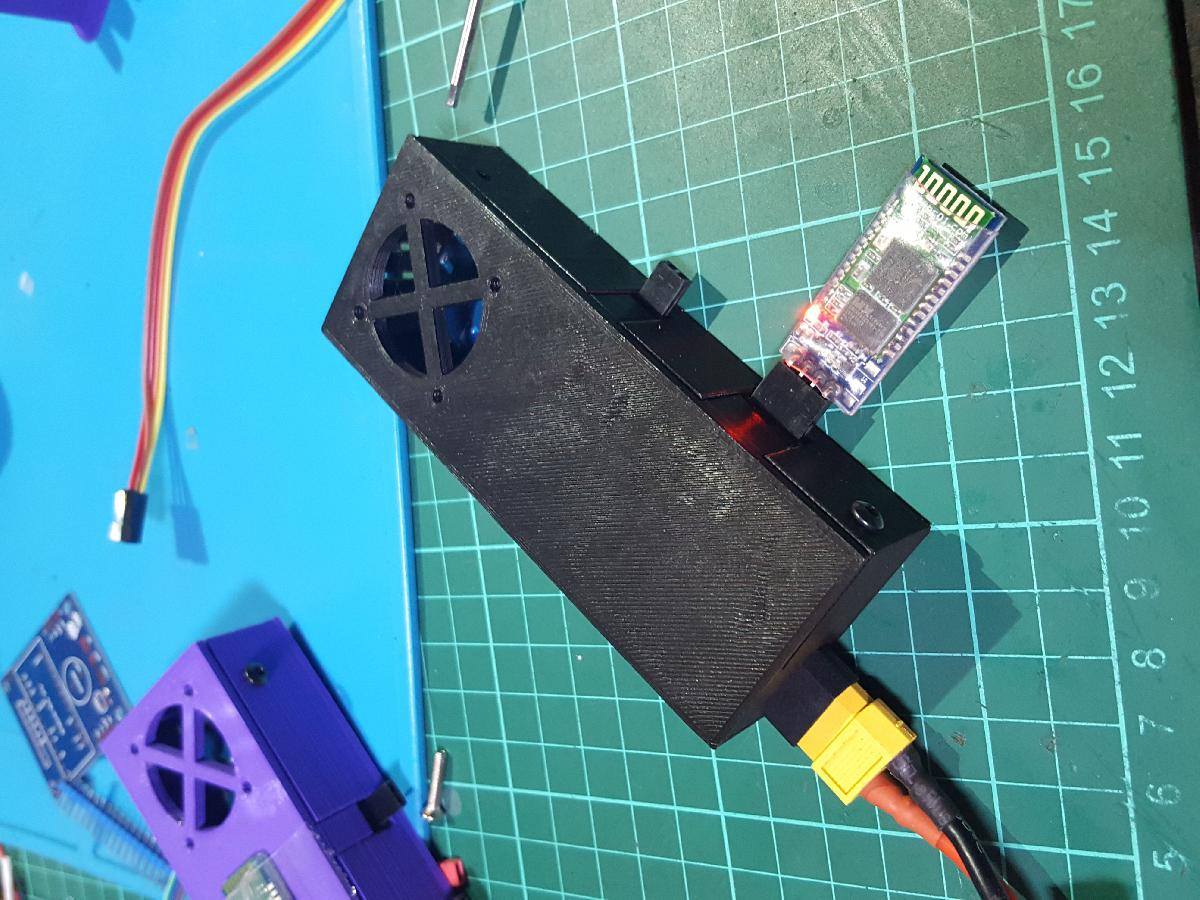

Sobre o objeto 3D Case para Chorus RF Laptimer

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Case para Chorus RF Laptimer foi projetado para Impressora 3D. https://youtu.be/UfGwfbJc-jsVideotutorial completo da montagem de um contador de voltas baseado no projeto Chorus RF Laptimer de voroshkov, com a PCB de J.R.Reis. Contador de voltas baseado na leitura do vtx que levamos em nossos drones. Material necessario, soldagens, programacao de Arduino, configuracao do modulo Bluetooth, uso da aplicacao EXCLUSIVA para Android e teste do projeto. Nao foi detalhado o esquema eletronico, assumindo que trabalharemos sobre uma PCB especifica. De momento, funciona apenas com ANDROID. Estao sendo procurados desenvolvedores para iOS.ESCLARECIMENTO DA MONTAGEM: O par de pinos que esta ao lado do buzzer serve para fechar/abrir (por meio de jumper) a alimentacao para os seguintes modulos a partir de onde esta a bateria. O modulo que fica a esquerda do grupo deve ter os pinos TX e RX (do grupo de 4 pinos na parte inferior esquerda) conectados por um jumper.Se voce tiver alguma duvida, por favor, me avise nos comentarios do video. Juntos podemos contribuir para tornar este videotutorial mais completo.HC-06COMANDOS PARA O MODULO BLUETOOTH (a partir do Arduino IDE)AT+BAUD8 - muda a taxa de transmissao para 115200AT+NAMEnomeescolhido - substitua "nomeescolhido" pelo nome que voce desejaAT+PINxxxx - substitua "xxxx" pelo PIN numerico que voce escolher.HC-05Adaptador TTL: https://goo.gl/2RCeD2apenas quatro fios necessarios; RX, TX, +5V e GND(TX-RX cruzados)E necessario entrar no modo AT2 (pressionar o botao ao conectar ao TTL e soltar) com a luz LED piscando 1 vez/segJanela de comandos a 38400 bauds (Ambos NL & CR)Introduzimos:AT+UART=115200,1,0AT+NAME=NOMEo PIN sera 1234Com essa configuracao funcionam perfeitamenteSempre partir da configuracao original.MATERIAL:RX5808: https://goo.gl/f3nrktArduino: https://goo.gl/SWZoyvModulo Bluetooth HC-06: https://goo.gl/yj4M19Buzzer ativo: https://goo.gl/E1DFayBEC regulavel. https://goo.gl/VhiGfRPinos M-H 2.54: https://goo.gl/dcyU1BFERRAMENTASSOLDADOR: https://goo.gl/zMaVgpBASE DE SILICONE: https://goo.gl/uBBGxTFTDI: https://goo.gl/uZa7etLINKS:Projeto original: https://github.com/voroshkov/Chorus-RF-LaptimerProjeto Arduino (.zip): clique em "clone or download"IDE Arduino: https://www.arduino.cc/en/Main/SoftwareAPK Android: https://github.com/voroshkov/Chorus-RF-Laptimer/blob/master/Android/ChorusRFLaptimer/app/ChorusRFLaptimer-release.apkAPK Maikel rf laptimer: em breve...Canal JLO fpv: https://goo.gl/t6yq5QGrupo de TELEGRAM: https://goo.gl/RDRACSComunidade do Facebook: https://goo.gl/qFVj8AInstagram: https://goo.gl/1KCvPR

Baixar

O modelo 3D intitulado "Case para Chorus RF Laptimer" é um projeto interessante e útil para entusiastas de drones e tecnologia. Ele foi desenvolvido para abrigar um contador de voltas baseado no projeto Chorus RF Laptimer de Voroshkov, utilizando uma PCB criada por J.R. Reis. O contador de voltas é especialmente projetado para fazer a leitura de sinais de vídeo (VTX) utilizados em drones para registrar e contabilizar voltas em corridas.

### Características do Projeto

1. **Montagem e Funcionamento**: O vídeo-tutorial que acompanha o projeto fornece instruções detalhadas sobre a montagem do contador, incluindo soldagem, programação do Arduino, configuração do módulo Bluetooth (HC-06 ou HC-05) e uso de um aplicativo exclusivo para Android. Isso permite que mesmo aqueles com conhecimento básico em eletrônica possam replicar o projeto corretamente.

2. **Interface e Configuração**: O dispositivo é configurado para funcionar com Android, e estão sendo realizados esforços para desenvolver uma versão compatível com iOS. O autor do projeto destaca que as instruções de montagem não incluem o esquema eletrônico detalhado, pois presume-se o uso de uma PCB específica.

3. **Componentes Necessários**:
- RX5808 (módulo receptor de vídeo)
- Arduino (microcontrolador)
- Módulo Bluetooth HC-06 ou HC-05
- Buzzer ativo (para notificações sonoras)
- BEC regulável (para controlar a alimentação)
- Conectores e pinos específicos.

4. **Instruções para Bluetooth**: O tutorial fornece comandos específicos que podem ser usados no Arduino IDE para configurar os módulos Bluetooth, incluindo ajustes de taxa de transmissão e nomes.

5. **Material e Ferramentas**: O projeto lista uma série de materiais e ferramentas necessárias, como soldadores, bases de silicone e adaptadores fósseis, que são essenciais para a montagem do dispositivo.

6. **Comunidade e Suporte**: O autor do projeto encoraja a interação com os usuários, solicitando que dúvidas sejam deixadas nos comentários do vídeo para contribuir na melhoria do tutorial.

### Conclusão

O "Case para Chorus RF Laptimer" é mais do que um simples modelo 3D, é uma oportunidade para aprender sobre eletrônica, programação e montagem de dispositivos. O envolvimento da comunidade e a disposição dos autores em apoiar novos usuários são aspectos positivos que podem enriquecer a experiência de montadores. Com as ferramentas e materiais listados, bem como o vídeo tutorial, os entusiastas podem facilmente criar um contador de voltas funcional e incorporá-lo em suas corridas de drones.
