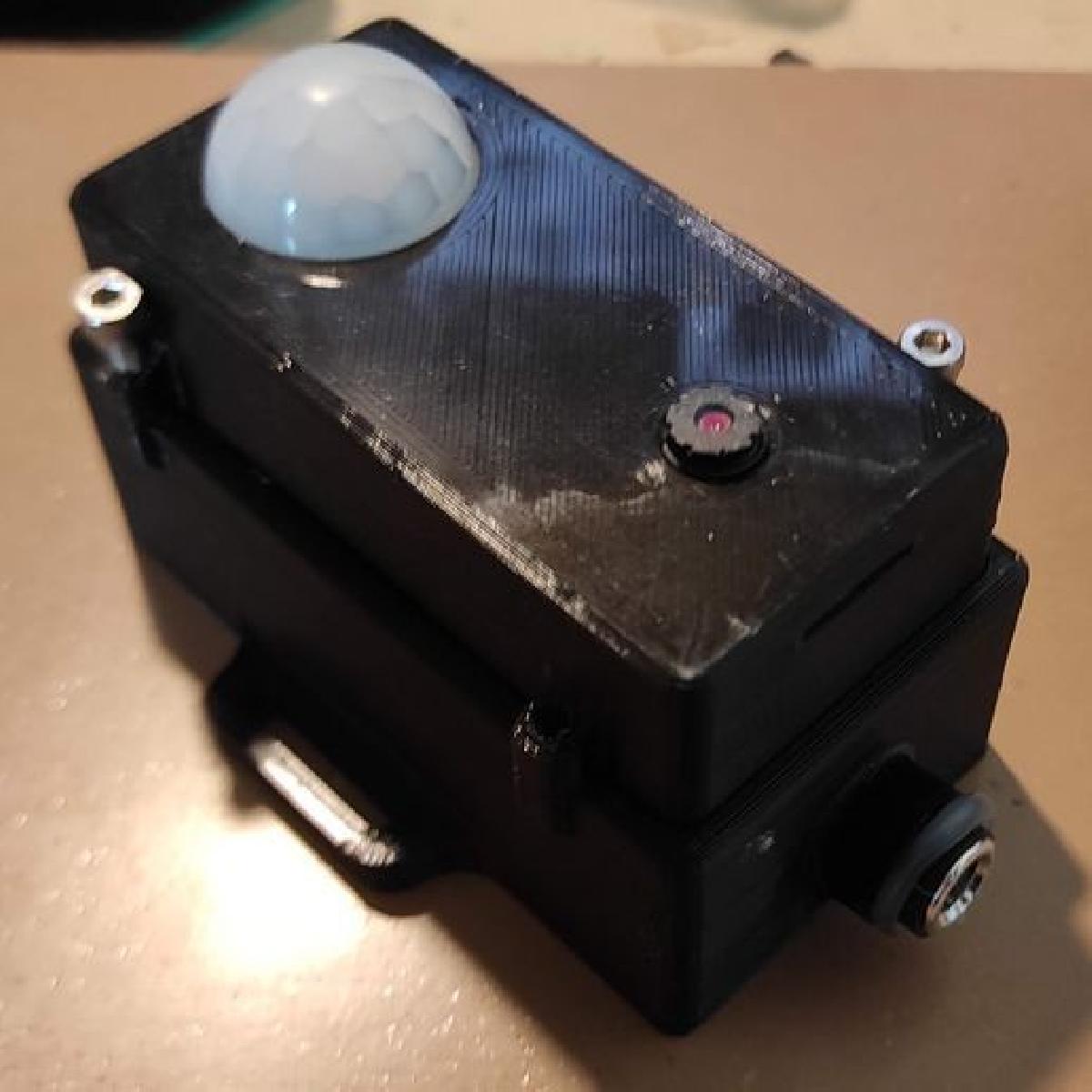

Case para camera de trilha ESP32_cam, sensor PIR, bateria 18650, cartao SD, sem suportes.
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Case para camera de trilha ESP32_cam, sensor PIR, bateria 18650, cartao SD, sem suportes.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Case para camera de trilha ESP32_cam, sensor PIR, bateria 18650, cartao SD, sem suportes. foi projetado para Impressora 3D. Eu fiz o meu melhor para manter o custo baixo para poder fazer muitos deles, se voce tiver baterias recuperadas, entao o custo sera inferior a 10$. Como sempre, recomendo fortemente pesquisar para encontrar as melhores pecas com o melhor custo de envio para a sua localizacao. Caso de camera trail DIY para o modulo ESP_32 CAM com deteccao de movimento PIR. Eu uso a camera sem conexoes Wi-Fi e simplesmente salvo fotos em um cartao SD. Voce sempre pode alterar o codigo para o seu proprio projeto, mas se voce so quer salvar as fotos em um cartao SD como eu, entao eu recomendo o codigo deste site incrivel (funciona sem nenhuma modificacao): https://randomnerdtutorials.com/esp32-cam-take-photo-save-microsd-card/ Eu uso um mosfet para ligar/desligar a energia do modulo ESP32 usando a saida de sinal analogico do modulo PIR. Dessa forma, nao ha corrente extra sendo consumida pelo ESP32 em modo de espera. Mas a desvantagem de nao usar o modo de sono profundo e que o atraso do movimento a foto e de cerca de 1,5-2 segundos. Se voce quiser, pode seguir outro tutorial de: https://randomnerdtutorials.com/esp32-cam-pir-motion-detector-photo-capture/ Com o modo de sono profundo, o atraso e reduzido para cerca de 1 segundo. Pecas que usei: Modulo ESP32_CAM: https://s.click.aliexpress.com/e/_DD3fJIR Modulo PIR: https://s.click.aliexpress.com/e/_DmmGQWL Plugue de alimentacao de 5,5 mm: https://s.click.aliexpress.com/e/_DkJxaDv (Este sera usado para carregar as baterias internas, ja que eu nao usei um carregador interno, voce precisara fornecer corrente limitada de 8,4V deste plugue para as baterias) BMS de bateria de litio 2S: https://s.click.aliexpress.com/e/_DkcUfV5 (Se voce tiver celulas balanceadas e souber o que esta fazendo, entao esta peca nao e necessaria, eu usei baterias antigas recuperadas, entao comprei uma placa de carregamento balanceado para aproveitar ao maximo minhas celulas 18650) Parafusos 3M para fechar o case: https://s.click.aliexpress.com/e/_DBwgovt (Eu recomendo esses kits, se voce fizer muitas coisas DIY, eles sao realmente uteis ;) Mosfet para ligar/desligar o ESP32: https://s.click.aliexpress.com/e/_DeTXjYj (Voce pode usar qualquer tipo de mosfet que tiver disponivel, apenas certifique-se de que eles suportem pelo menos 200mA de corrente, tambem recomendo novamente kits para que voce tenha opcoes disponiveis para projetos futuros: https://s.click.aliexpress.com/e/_DmG6wcr) Cola para manter tudo no lugar: Eu apenas usei um pouco de cola quente. ISENCAO DE RESPONSABILIDADE: Os links acima sao links afiliados e, se voce comprar esses itens, eu receberei um pequeno valor de comissao. Eu tentei encontrar as opcoes mais baratas, mas sempre recomendo que voce pesquise e encontre o melhor valor para sua localizacao! Bateria de litio 18650: Use qualquer tipo de bateria que voce tenha. Voce precisara de 2 celulas em serie para obter uma tensao adequada para o ESP32. Qualquer regulador de tensao ativo consumira energia, e o uso de 2 celulas mantera o consumo de energia baixo. Eu testei com celulas de litio antigas de um laptop quebrado que tinham cerca de 900mah de capacidade restantes e, apos um mes de funcionamento e cerca de 200 fotos, as celulas ainda estavam em cerca de 3,85V≈70%. A IMPERMEABILIZACAO - Se voce planeja usar o case do lado de fora, eu tenho uma lista de coisas que fiz para fazer o case durar mais. Use cola adesiva de silicone para colar as partes que ficam para fora do case, como ao redor do sensor da camera e ao redor do sensor PIR. Eu uso esmalte transparente para revestir as placas de circuito e conectores. Use bastante cola/silicone ao redor da fenda entre a camera e a caixa da bateria. Depois de ter certeza de que o sensor PIR estava configurado, eu tapei os orificios do sensor PIR com silicone. O unico buraco que deve ficar e o slot do cartao SD na parte inferior, e ele permanecera aberto para que a agua ou umidade que entrar tenha uma saida do case. O sensor PIR tera que ser configurado para que o ESP32 fique ligado tempo suficiente para tirar e salvar a foto; voce tera que ajustar o tempo usando o potenciometro no sensor PIR. Eu deixo ligado por cerca de 15 segundos a cada ativacao. IMPRIMINDO: Use PETG XT 3D Fila ou ABS se possivel, PLA 3D Fila se degrada ao ar livre apos um ou dois anos. Imprimido com um bico de 0,6mm. Camadas de 0,2mm. Suportes nao sao necessarios. Certifique-se de que nao ha subextrusoes para manter o plastico solido e a prova d'agua. Na foto, eu tenho um case de PLA 3D Fila para testar como ele sobrevivera em comparacao com o PETG XT 3D Fila.
