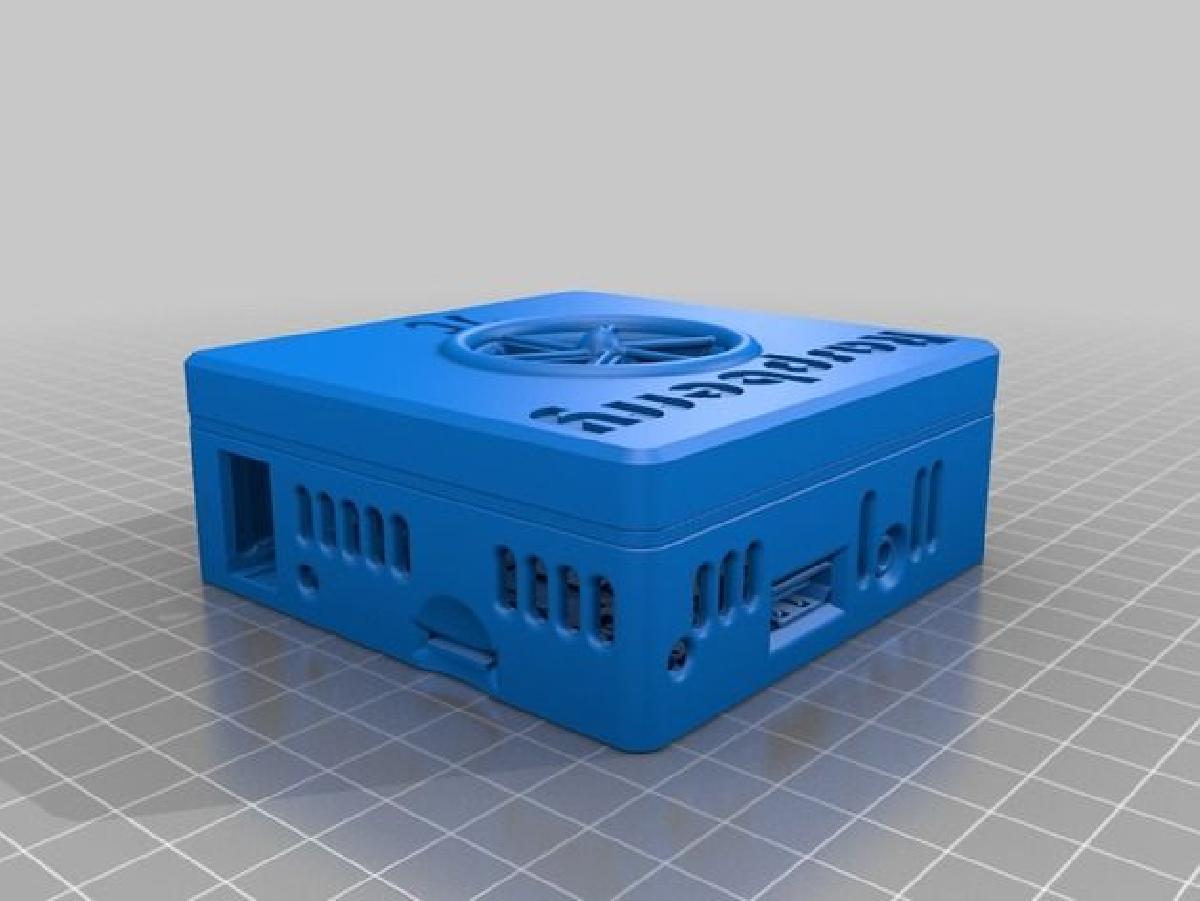

Sobre o objeto 3D Case legal para Raspberry Pi

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Case legal para Raspberry Pi foi projetado para Impressora 3D. Eu estava cansado de procurar fontes de 5v com potencia suficiente para usar com raspberry pi. Eu tambem estava cansado de usar esse maldito plugue micro usb.Entao eu criei um novo case para raspberry pi com ventilador de resfriamento integrado e conversor step down.Agora nao e problema alimentar o pi, um ventilador, alguns leds e todos os gadgets perifericos que voce quiser usar.Eu uso uma fonte de 12v 1.5A e um conversor step down lm2596 para alimentar o pi.Esses conversores step down sao utilizaveis ate 3 Amperes, mas entao voce precisa usar um dissipador de calor.Ou voce usa o conversor step down XL4015. Eles podem ser usados ate 4.5A.Entao nao e problema fazer overclock no pi.Para construir este case voce precisara de uma impressora 3D, filamento, parafusos m3 x 6mm e porcas m3 para montar o pi e o conversor step down e parafusos m3 x 16mm para montar o ventilador e a parte superior do case.Eu uso no case prototipo um ventilador de 40mm com leds azuis integrados. No segundo case eu uso um ventilador de 40mm silencioso e duas tiras de led, coladas ao lado do ventilador.Ambas as versoes parecem legais.o interruptor de energia pode ser encontrado aqui: https://www.reichelt.de/Wippschalter/WIPPE-1803-6102/3/index.html?ACTION=3&LA=2&ARTICLE=154419&GROUPID=7596&artnr=WIPPE+1803.6102&trstct=pol_14ou este aqui: https://www.reichelt.de/Wippschalter/WIPPE-1801-6115/3/index.html?ACTION=3&LA=2&ARTICLE=108235&GROUPID=7596&artnr=WIPPE+1801.6115&trstct=pol_10Eu soldei a fonte de alimentacao diretamente ao interruptor e ao conversor step down. Se voce quiser usar um conector DC para conectar a fonte de alimentacao ao raspberry pi, sinta-se a vontade para furar o buraco nas medidas corretas com cuidado.Certifique-se de ajustar o conversor step down exatamente para 5V antes de alimentar seu pi !!!Se nao, pode causar danos ao seu raspberry pi.Certifique-se de conectar ambas as conexoes de terra (- in e - out) do conversor step down juntas, para estabilizar a saida de energia. Mas apenas os aterramentos, nao o lado + !Informacoes uteis sobre como alimentar seu pi podem ser encontradas aqui:https://www.modmypi.com/blog/how-do-i-power-my-raspberry-piA tampa superior deve ser colada a parte superior do case, todas as outras partes podem ser aparafusadas juntas.O ventilador azul pode ser encontrado aqui: https://www.conrad.de/de/pc-gehaeuse-luefter-akasa-ak-160bl-s-blau-b-x-h-x-t-40-x-40-x-10-mm-998689.htmlConversores step down podem ser encontrados no ebay ou aqui: https://www.roboter-bausatz.de/search?sSearch=step+downQuando voce quiser montar o pi e o case, e melhor colocar o pi primeiro com as portas usb nos buracos e entao pressionar um pouco para que o conector de fone de ouvido e a porta hdmi se encaixem no lugar.Se houver alguma duvida, sinta-se a vontade para perguntar.Eu desejo a voce muita diversao com este case.AtenciosamentePB

Baixar
