Case HB MOD UART USB

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Case HB MOD UART USB

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

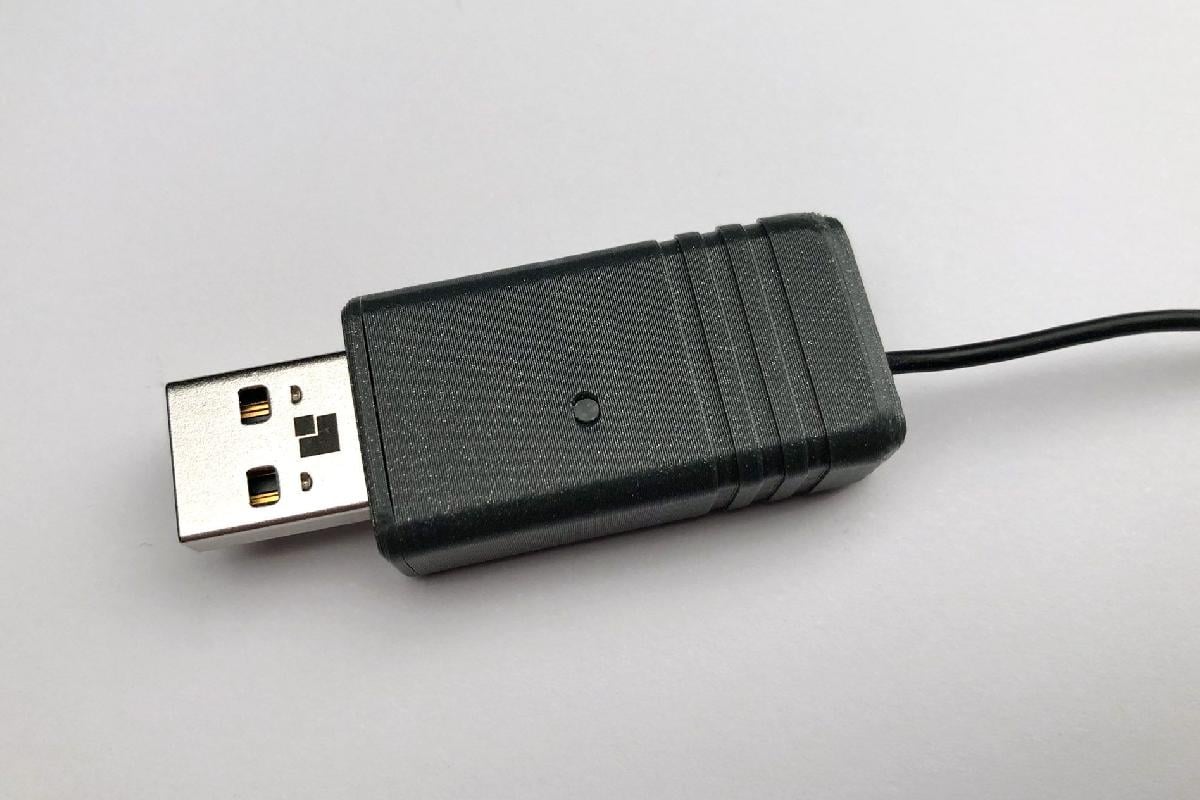

Case HB MOD UART USB foi projetado para Impressora 3D. Case para o "HB-MOD-UART-USB" USB stick com modulo de radio HM-MOD-UART e FT232R.https://github.com/stan23/myPCBs/tree/master/HB-MOD-UART-USBO buraco na lateral esta na posicao do LED, por exemplo, um filamento transparente de 3mm pode ser inserido ali. O encaixe da carcaca e bem apertado. A tampa pode ser parafusada na carcaca na parte inferior. Voce vai precisar de um parafuso 1.4x3mm.
