Case estilo IBM PS/2 para Raspberry Pi 2/3/4

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Case estilo IBM PS/2 para Raspberry Pi 2/3/4

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Case estilo IBM PS/2 para Raspberry Pi 2/3/4 foi projetado para Impressora 3D. Ola,Este e um case em escala de aproximadamente 1/3 do estilo IBM PS/2 Model 30 para os modelos Raspberry Pi 2, 3 e 4 (editado, verifiquei e o case tambem se ajusta a um modelo 4).Existem algumas maneiras de imprimir a parte superior do case; se voce estiver confortavel em remover suportes da frente, entao imprima o modelo superior como esta, com o lado de cima para baixo.No entanto, tambem forneci a caixa e o painel frontal separadamente. Imprimir o painel frontal com a parte de tras voltada para baixo proporcionara um acabamento melhor (e foi assim que eu imprimi). Eu entao colei o painel frontal ao corpo superior usando resina epoxi. A parte superior e as laterais devem ficar niveladas entre o painel frontal e o case superior ao fazer isso (apoie-os em uma superficie plana enquanto a epoxi seca).Quanto ao case inferior, ele foi projetado para acomodar um ventilador de 3cm e tambem para usar extensores para o HDMI e a alimentacao (veja as imagens), para que todos os cabos fiquem organizados e arrumados no painel traseiro. Eu colei esses no lugar usando resina epoxi. O Pi deve se encaixar diretamente nos suportes, e eu o fixei aplicando uma pequena quantidade de epoxi nos suportes para evitar o movimento da unidade Pi.Para o cartao MicroSD, usei um adaptador MicroSD (macho) para SD (femea), do qual removi a tampa de plastico e colei no plinto localizado na parte frontal do case inferior (veja as fotos). Ao fazer isso, voce quer cerca de 4mm de sobra na borda frontal, o que permitira inserir cartoes SD atraves da abertura da unidade de disquete no painel frontal uma vez montado. CUIDADO: tenha muito cuidado assim que a tampa de plastico ao redor do slot SD for removida; o cabo de fita fino esta apenas levemente soldado a placa e e muito delicado. Eu recomendaria aplicar uma fita isolante sobre o cabo de fita na area onde esta soldado a placa para evitar danos acidentais a essa conexao delicada; no entanto, nao aplique fita na area que deve ser colada ao case.Por fim, os furos para parafusos nas laterais tem 3mm de diametro, entao use quaisquer parafusos adequados que voce tenha disponiveis. Eu usei os que vieram com o ventilador de resfriamento :) .Abaixo estao as pecas adicionais que eu usei na minha montagem (adequadas para Pi 2 e 3):Ventilador de Resfriamento 3x3x1cm:https://ebay.us/EhaW0F Cabo Micro USB interno de 25cm macho para femea:https://ebay.us/OJc2jWCabo HDMI interno de 15cm macho para femea (embora um mais curto possa ser melhor):https://ebay.us/7pBEEUCabo Micro SD macho para SD femea (novamente, um cabo mais curto provavelmente seria melhor):https://ebay.us/JaDVmsPara um Pi 4, voce so precisaria trocar os conectores HDMI e USB internos por Micro HDMI e USB C para permitir o encaixe correto :) .Finalmente, divirta-se e fique a vontade para comentar se tiver alguma duvida!ATUALIZACAO: Tambem adicionei o logo em formato PowerPoint. Esta corretamente dimensionado para papel A4, entao basta imprimi-lo como esta na configuracao de qualidade mais alta, recorta-lo e cola-lo na indentacao do painel frontal.

Baixar

## Introdução

A popularidade dos microcomputadores como o Raspberry Pi tem crescido exponencialmente nos últimos anos. Esses pequenos dispositivos apresentam uma flexibilidade incrível, permitindo sua utilização em uma variedade de projetos, desde automação residencial até servidores de mídia. No entanto, um desafio comum é proteger e oferecer uma estética atraente a esses dispositivos. O case no estilo IBM PS/2 Model 30 para Raspberry Pi 2/3/4 é uma solução criativa. Estatisticamente, os cases 3D projetados para impressoras 3D não apenas austeramente protegem o hardware, mas também oferecem uma oportunidade de personalização e um toque de nostalgia para os entusiastas da tecnologia.

## O Caso PS/2 para Raspberry Pi

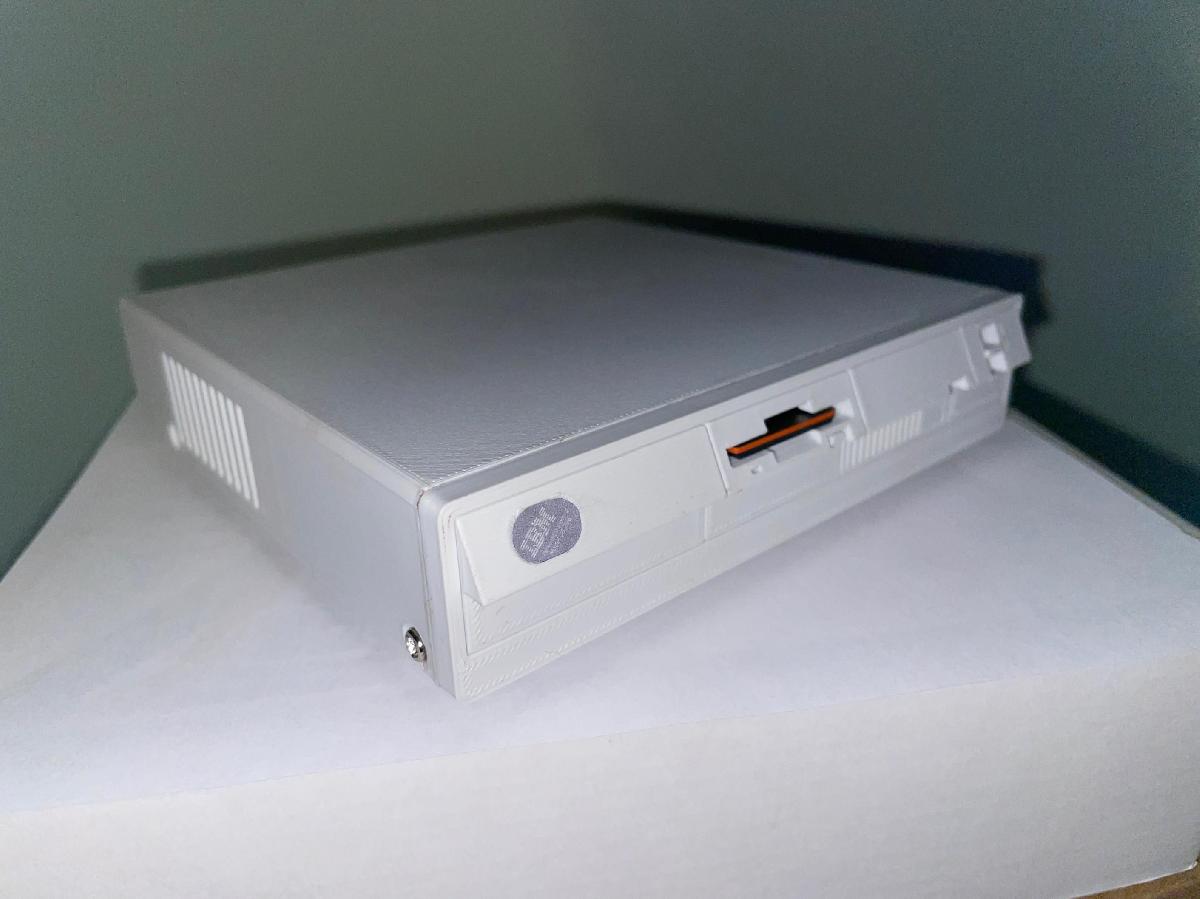

O design deste case é uma homenagem ao icônico IBM PS/2 Model 30, um computador que teve seu auge nos anos 80 e é lembrado por seu design clássico. Este case foi projetado em uma escala aproximada de 1/3 do seu original, o que o torna perfeito para abrigar os modelos Raspberry Pi 2, 3 e 4. Essa escolha de design não só apela à estética retro, mas também oferece funcionalidade e praticidade, elementos essenciais para qualquer projeto de hardware.

### Estrutura do Case

O case é dividido em duas partes principais: a parte superior e a parte inferior. A parte superior, que representa grande parte da estética do modelo PS/2, pode ser impressa de diferentes maneiras. O autor sugere duas abordagens para essa impressão:

1. **Face Superior para Baixo**: Esta técnica permite uma impressão mais direta e geralmente resulta em um acabamento liso. No entanto, o apoio dos suportes pode ser necessário, o que pode impactar a estética final ao se remover esses suportes.

2. **Painel Frontal com Face de Trás para Baixo**: Para um acabamento ainda melhor, o autor recomenda impressão separada do painel frontal. Ao colar depois, utilizando resina epóxi, garante não apenas um acabamento mais fino, mas facilita a ativação de detalhes estéticos que poderiam ser comprometidos na impressão original.

Esses detalhes mostraram um cuidado incrível em garantir que o usuário tenha a opção de personalizar a impressão baseado em suas preferências e habilidades.

### Sistema de Ventilação

Um dos pontos críticos ao lidar com Raspberry Pis, especialmente em projetos que exigem processamento intenso, é o gerenciamento térmico. O case inferior foi pensado para acomodar um ventilador de 3 cm, garantindo que o Raspberry Pi tenha um fluxo de ar adequado. Além disso, o design organiza todos os cabos – HDMI e de alimentação – para que não fiquem emaranhados, proporcionando um visual limpo e funcional.

Imprimir o case inferior com espaço apropriado para esses componentes é essencial para garantir que a montagem interna do Raspberry Pi não só fique organizada, mas também seja eficiente em termos de resfriamento.

### Adaptação de Conectores

A versatilidade de adaptar o design para diferentes modelos de Raspberry Pi é um grande atrativo. Para usuários que desejam usar o Pi 4, a simples troca dos conectores HDMI e USB internos por Micro HDMI e USB-C é necessária. Isso demonstra uma excelente previsão e adaptação às mudanças tecnológicas, permitindo que o case se torne relevante para diferentes versões do Raspberry Pi.

### Slot Para Cartão MicroSD

Um detalhe que muitas vezes passa despercebido em cases para Raspberry Pi é o espaço para cartões MicroSD. O autor deste design fez um trabalho notável ao incluir um adaptador de MicroSD para SD feminino, que pode ser facilmente acessado através de uma abertura que reflete um compartimento de disquete. Essa abordagem não só é funcional, mas também reforça a estética retro que o design busca recriar.

No entanto, é importante tomar cuidado ao remover a capa de plástico do adaptador – a fragilidade do cabo de fita que conecta à placa pode ser um ponto crítico. Portanto, o autor recomenda o uso de fita isolante como uma medida em prol da proteção do hardware, o que demonstra um cuidado adicional com a durabilidade do projeto.

### Montagem e Conclusão

Para realizar a montagem, o autor sugere a utilização de resinas epóxi tanto para colar a parte superior ao painel frontal quanto para garantir que o Raspberry Pi se mantenha seguro em suas suportes. O cuidado em alinhar adequadamente todas as partes durante a secagem da epóxi é primordial para evitar desajustes, extraindo o máximo do design.

Além disso, a solicitação de que os buracos para os parafusos tenham 3 mm de diâmetro permite que qualquer um com um conjunto básico de ferramentas consiga completar a montagem. Essa acessibilidade é um grande atrativo, especialmente para iniciantes.

## Acessórios e Complementos

O autor fornece uma lista útil de componentes adicionais que podem ser usados na montagem do case. Estas recomendações incluem um ventilador de resfriamento e cabos específicos que simplificam a conexão do Raspberry Pi. O fato de que ele incluiu links para esses produtos torna o projeto ainda mais acessível, permitindo que qualquer um consiga reunir o necessário para completar sua construção de forma fácil, fazendo uso de plataformas de compras online.

## Visual Nostálgico

Além da funcionalidade, um dos principais atrativos deste case é seu design nostálgico. O autor não apenas recriou um modelo venerado, mas também validou a ideia de que a tecnologia moderna pode e deve dialogar com as experiências do passado. Para aqueles que cresceram nos anos 80 e 90, a estética do IBM PS/2 é imediatamente reconhecível e traz memórias valiosas. Assim, o case não apenas protege o hardware – ele proporciona um elo com a história da computação.

## Conclusão

O case estilo IBM PS/2 para Raspberry Pi 2/3/4 é uma demonstração brilhante de como a impressão 3D pode oferecer soluções criativas e encantadoras para a tecnologia moderna. Com sua combinação de funcionalidade, facilidade de uso e um toque nostálgico, este projeto se destaca como uma das muitas maneiras pelas quais entusiastas da tecnologia podem personalizar, preservar e, mais importante, celebrar a história da computação. Assim, além de servir como um protetor físico para o Raspberry Pi, ele se torna uma peça de conversa, um projeto DIY divertido e uma expressão de apreço pela evolução da tecnologia ao longo do tempo.
